Αρχή λειτουργίας του μετρητή σφιγκτήρα Ταξινόμηση του μετρητή σφιγκτήρα
Το αμπερόμετρο σφιγκτήρα που αναφέρεται ως μετρητής σφιγκτήρα, είναι ένα σύνολο μετασχηματιστή ρεύματος και αμπερόμετρου σε ένα όργανο, η αρχή λειτουργίας του και η μέτρηση ρεύματος του μετασχηματιστή ρεύματος είναι η ίδια. Το τμήμα εργασίας του αποτελείται κυρίως από ηλεκτρομαγνητικό αμπερόμετρο και μετασχηματιστή ρεύματος τύπου διαμπερούς κέντρου. Μέσω του πυρήνα μετασχηματιστή ρεύματος τύπου καρδιάς από κινητά ανοίγματα, και σε σφιγκτήρα, έτσι το όνομα αμπερόμετρο σφιγκτήρα. Δεν απαιτείται να αποσυνδέσετε το κύκλωμα μπορεί να μετρηθεί απευθείας κύκλωμα AC ρεύμα φορητά όργανα, ηλεκτρική συντήρηση στη χρήση πολύ βολικό, ευρέως χρησιμοποιούμενο.
Αρχή λειτουργίας του μετρητή σφιγκτήρα
Η αρχή λειτουργίας του μετρητή σφιγκτήρα είναι η ίδια με αυτή του μετασχηματιστή. Το πρωτεύον πηνίο περνά μέσα από το καλώδιο του πυρήνα του σφιγκτήρα, που ισοδυναμεί με 1 στροφή του πρωτεύοντος πηνίου του μετασχηματιστή, ο οποίος είναι ένας μετασχηματιστής ανόδου. Το δευτερεύον πηνίο και το αμπερόμετρο που χρησιμοποιείται για τη μέτρηση σχηματίζουν το δευτερεύον κύκλωμα. Όταν το καλώδιο διέρχεται εναλλασσόμενο ρεύμα, αυτή η στροφή του πηνίου παράγει ένα εναλλασσόμενο μαγνητικό πεδίο, στο δευτερεύον κύκλωμα παράγει ένα επαγόμενο ρεύμα, το μέγεθος του ρεύματος και την αναλογία του πρωτεύοντος ρεύματος, που είναι ισοδύναμο με το αντίστροφο αναλογία του αριθμού των στροφών του πρωτεύοντος και του δευτερεύοντος πηνίου. Το αμπερόμετρο σφιγκτήρα χρησιμοποιείται για τη μέτρηση μεγάλων ρευμάτων, εάν το ρεύμα δεν είναι αρκετά μεγάλο, μπορείτε να αυξήσετε τον αριθμό των στροφών του πρωτεύοντος αγωγού μέσω του μετρητή σφιγκτήρα, ταυτόχρονα τον αριθμό του μετρούμενου ρεύματος διαιρεμένο με τον αριθμό των στροφών. Σφίξτε το αμπερόμετρο μέσω του πυρήνα της περιέλιξης του μετασχηματιστή ρεύματος στη δευτερεύουσα πλευρά του πυρήνα και συνδεδεμένο με το αμπερόμετρο εναλλασσόμενου ρεύματος, το κύριο τύλιγμά του που είναι μέσω του κέντρου του καλωδίου μέτρησης του μετασχηματιστή. Το κουμπί είναι στην πραγματικότητα ένας διακόπτης επιλογής εμβέλειας και ο ρόλος του κλειδιού είναι να ανοίγει και να κλείνει το κινητό μέρος του πυρήνα του μετασχηματιστή πυρήνα για να τον κάνει να σφίγγει το μετρημένο καλώδιο. Μέτρηση ρεύματος, πιέστε το κλειδί, ανοίξτε τις σιαγόνες, ο μετρούμενος αγωγός που μεταφέρει ρεύμα τοποθετείται στο μέσο του μετασχηματιστή ρεύματος με κέντρο τη φθορά, όταν ο μετρούμενος αγωγός έχει εναλλασσόμενο ρεύμα μέσω της ροής εναλλασσόμενου ρεύματος στην αντίθετη πλευρά του μετασχηματιστή η περιέλιξη προκαλεί ένα ρεύμα, το οποίο διέρχεται από το πηνίο του ηλεκτρομαγνητικού αμπερόμετρου, έτσι ώστε ο δείκτης να εκτρέπεται στην κλίμακα επιλογέα επισήμανε ότι η μετρούμενη τιμή ρεύματος.
Ταξινόμηση μετρητή σφιγκτήρα
Σύμφωνα με τη δομή και τη χρήση του χωρίζεται σε τύπο αμοιβαίου επαγωγέα και ηλεκτρομαγνητικό σύστημα δύο ειδών. Συνήθως χρησιμοποιείται το αμπερόμετρο σφιγκτήρα τύπου μετασχηματιστή, από τα όργανα του μετασχηματιστή ρεύματος και του συστήματος ανορθωτή. Μπορεί να μετρήσει μόνο το ρεύμα AC. Η εκτροπή του κινητού τμήματος του ηλεκτρομαγνητικού οργάνου δεν έχει καμία σχέση με την πολικότητα του ρεύματος, επομένως, μπορεί να χρησιμοποιηθεί τόσο για AC όσο και για DC.

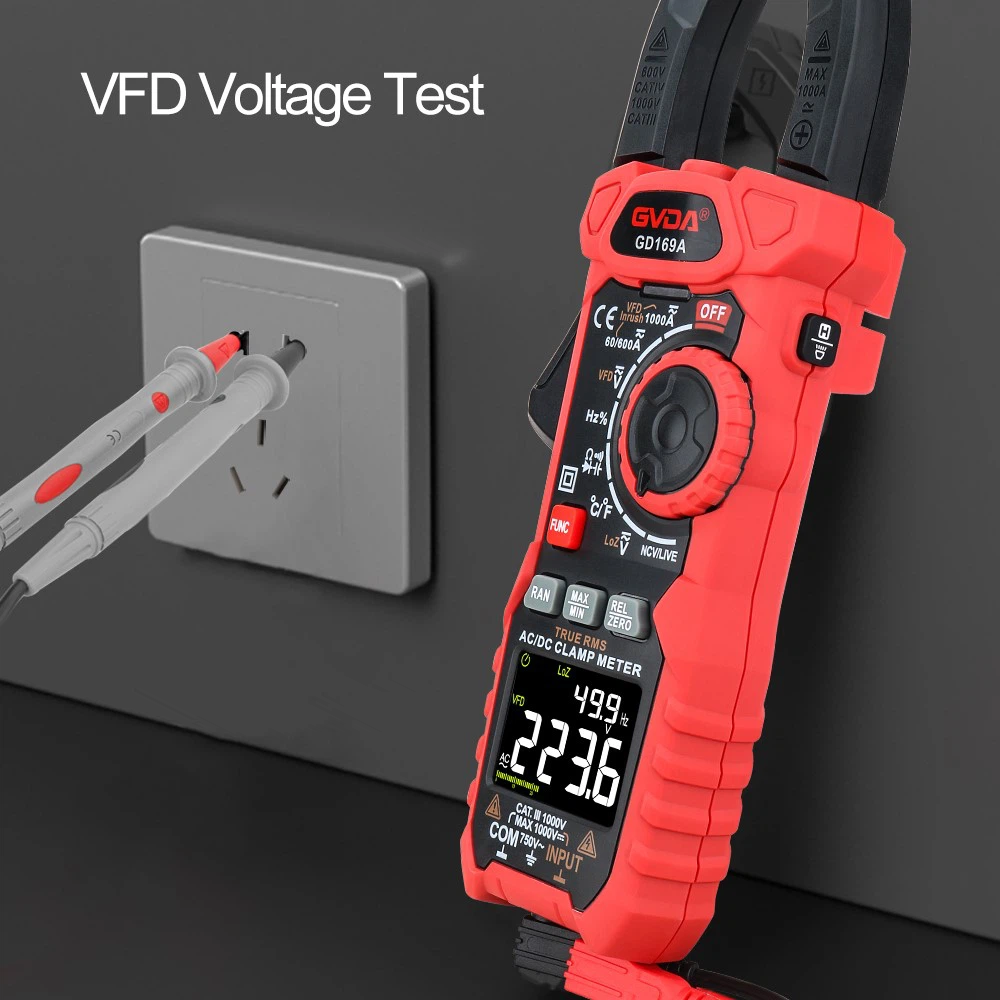

Χαρακτηριστικά μετρητή σφιγκτήρα
Ο μετρητής σφιγκτήρα μπορεί να αλλάξει σε διαφορετικές περιοχές με αλλαγή γραναζιών. Ωστόσο, η κλήση δεν επιτρέπεται να λειτουργεί με ηλεκτρικό ρεύμα. Η γενική ακρίβεια του μετρητή σφιγκτήρα δεν είναι υψηλή, συνήθως 2,5 ~ 5 επίπεδα. Προκειμένου να διευκολυνθεί η χρήση του πίνακα, υπάρχουν διαφορετικές περιοχές διακοπτών για τη μέτρηση διαφορετικών επιπέδων λειτουργίας μέτρησης ρεύματος και τάσης. Ο μετρητής σφιγκτήρα χρησιμοποιήθηκε αρχικά για τη μέτρηση του ρεύματος AC, αλλά τώρα το πολύμετρο έχει τη λειτουργία που έχει επίσης, μπορεί να μετρήσει AC και DC τάση, ρεύμα, χωρητικότητα, δίοδο, τρανζίστορ, αντίσταση, θερμοκρασία, συχνότητα και ούτω καθεξής.
