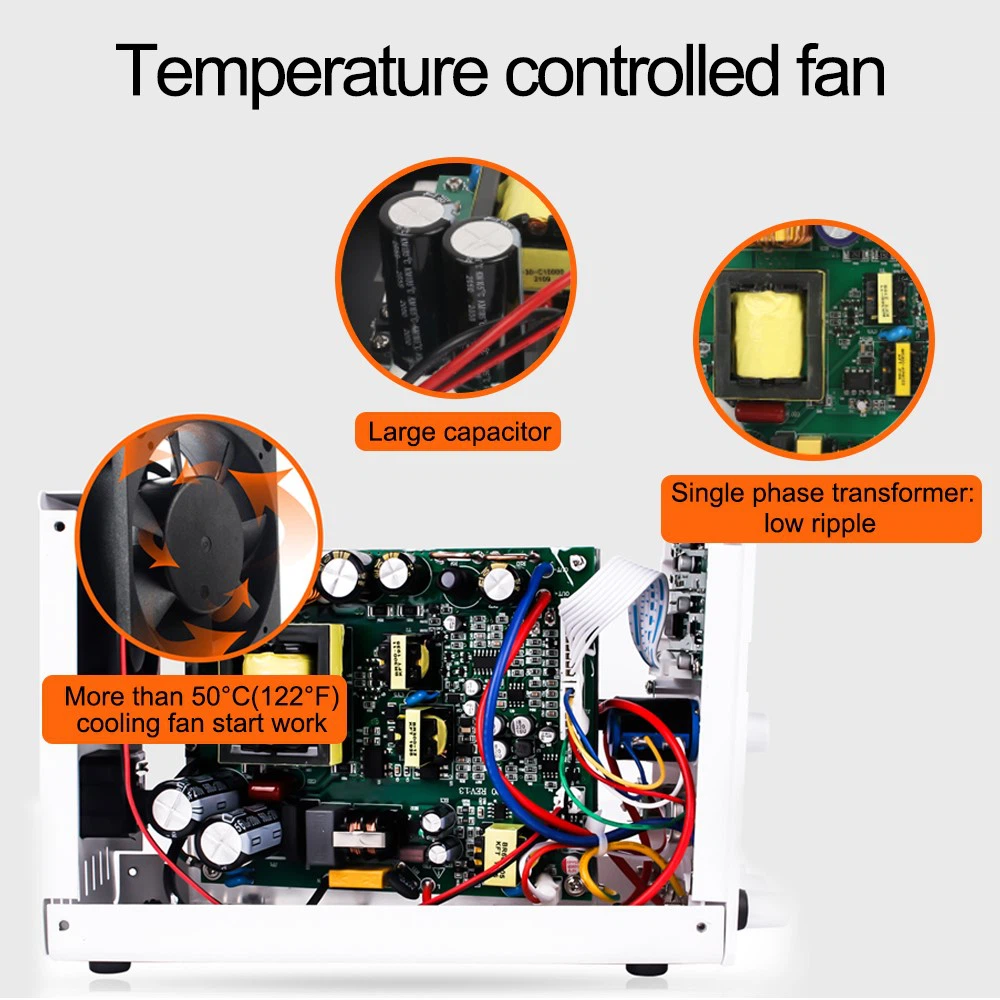

Σύγκριση γραμμικής τροφοδοσίας και τροφοδοσίας μεταγωγής
Το κύκλωμα ανάδρασης τάσης του γραμμικού τροφοδοτικού λειτουργεί σε γραμμική (ενισχυμένη) κατάσταση και το τροφοδοτικό μεταγωγής σημαίνει ότι ο σωλήνας που χρησιμοποιείται για τη ρύθμιση της τάσης λειτουργεί στην περιοχή κορεσμού και αποκοπής, δηλαδή στην κατάσταση μεταγωγής.
Η κύρια αρχή λειτουργίας του συνηθισμένου τροφοδοτικού μεταγωγής μισής γέφυρας είναι ότι οι σωλήνες μεταγωγής της άνω γέφυρας και της κάτω γέφυρας (όταν η συχνότητα είναι υψηλή, ο σωλήνας μεταγωγής είναι VMOS) ενεργοποιούνται με τη σειρά τους. Πρώτον, το ρεύμα ρέει μέσω του σωλήνα μεταγωγής της άνω γέφυρας. Στο πηνίο, ο σωλήνας διακόπτη της άνω γέφυρας είναι τελικά απενεργοποιημένος και ο σωλήνας διακόπτη της κάτω γέφυρας είναι ενεργοποιημένος και το πηνίο επαγωγής και ο πυκνωτής συνεχίζουν να παρέχουν ισχύ προς τα έξω. Στη συνέχεια, απενεργοποιήστε το σωλήνα διακόπτη της κάτω γέφυρας και, στη συνέχεια, ανοίξτε την επάνω γέφυρα για να μπει το ρεύμα και επαναλάβετε έτσι, επειδή οι δύο σωλήνες διακόπτη πρέπει να ενεργοποιούνται και να απενεργοποιούνται με τη σειρά τους, γι 'αυτό ονομάζεται ισχύς μεταγωγής Προμήθεια.
Η γραμμική παροχή ρεύματος είναι διαφορετική. Δεδομένου ότι δεν υπάρχει διακόπτης, ο επάνω σωλήνας νερού εκκενώνει πάντα νερό. Εάν υπάρχει πολύ νερό, θα διαρρεύσει. Αυτό είναι που βλέπουμε συχνά σε ορισμένους σωλήνες γραμμικής ρύθμισης τροφοδοσίας. Η ατελείωτη ηλεκτρική ενέργεια μετατρέπεται όλη σε θερμική ενέργεια. Από αυτή την άποψη, η απόδοση μετατροπής του γραμμικού τροφοδοτικού είναι πολύ χαμηλή και όταν η θερμότητα είναι υψηλή, η διάρκεια ζωής των εξαρτημάτων είναι βέβαιο ότι θα μειωθεί, επηρεάζοντας το αποτέλεσμα της τελικής χρήσης.
Από τα κύρια χαρακτηριστικά της: η τεχνολογία γραμμικής τροφοδοσίας είναι πολύ ώριμη, το κόστος παραγωγής είναι χαμηλό, μπορεί να επιτύχει υψηλή σταθερότητα, ο κυματισμός είναι μικρός και οι δικές της παρεμβολές και θόρυβος είναι σχετικά μικροί, αλλά επειδή λειτουργεί σε συχνότητα ισχύος (50Hz ), ο μετασχηματιστής Ο όγκος είναι σχετικά μεγάλος και η απόδοση είναι χαμηλή (γενικά, η απόδοση της λειτουργίας πλήρους φορτίου είναι μόνο περίπου 80 τοις εκατό ). Ο συνολικός όγκος είναι σχετικά μεγάλος και φαίνεται να είναι δυσκίνητος. Και το εύρος της τάσης εισόδου είναι υψηλό. και το τροφοδοτικό μεταγωγής βρίσκεται σε κατάσταση λειτουργίας υψηλής συχνότητας και ο όγκος του μετασχηματιστή είναι σχετικά μικρός. , είναι σχετικά ελαφρύ, αλλά ο κυματισμός εξόδου είναι μεγαλύτερος από αυτόν των γραμμικών τροφοδοτικών, αλλά λόγω της απλής δομής, του χαμηλού κόστους και της υψηλής απόδοσης (η απόδοση των τροφοδοτικών μεταγωγής στην αγορά μπορεί επίσης να φτάσει περισσότερο από 90 τοις εκατό ) έχει αντικαταστήσει γραμμικά τροφοδοτικά σε πολλές περιπτώσεις. Η τάση της μελλοντικής ανάπτυξης ισχύος.
Απλή σύγκριση γραμμικής τροφοδοσίας, τροφοδοσίας θυρίστορ και κυκλώματος τροφοδοσίας μεταγωγής
Όσον αφορά τη δομή του κυκλώματος, είτε πρόκειται για γραμμικό τροφοδοτικό, τροφοδοτικό θυρίστορ ή τροφοδοτικό μεταγωγής εξαρτάται από τη συγκεκριμένη περίσταση και πρέπει να χρησιμοποιείται εύλογα. Αυτά τα τρία κυκλώματα χρησιμοποιούνται ευρέως τόσο στο εσωτερικό όσο και στο εξωτερικό και το καθένα έχει τα δικά του χαρακτηριστικά. Το τροφοδοτικό SCR, με την ισχυρή ισχύ εξόδου του, καθιστά αναντικατάστατα τη γραμμική τροφοδοσία και την τροφοδοσία μεταγωγής. Το γραμμικό τροφοδοτικό χρησιμοποιείται ευρέως για την υψηλή ακρίβεια και την ανώτερη απόδοσή του. Επειδή το τροφοδοτικό μεταγωγής εξοικονομεί τον ογκώδη μετασχηματιστή συχνότητας ισχύος, ο όγκος και το βάρος μειώνονται σε διάφορους βαθμούς και χρησιμοποιείται επίσης ευρέως σε πολλές περιπτώσεις όπου η τάση εξόδου και το ρεύμα εξόδου είναι σχετικά σταθερά.
