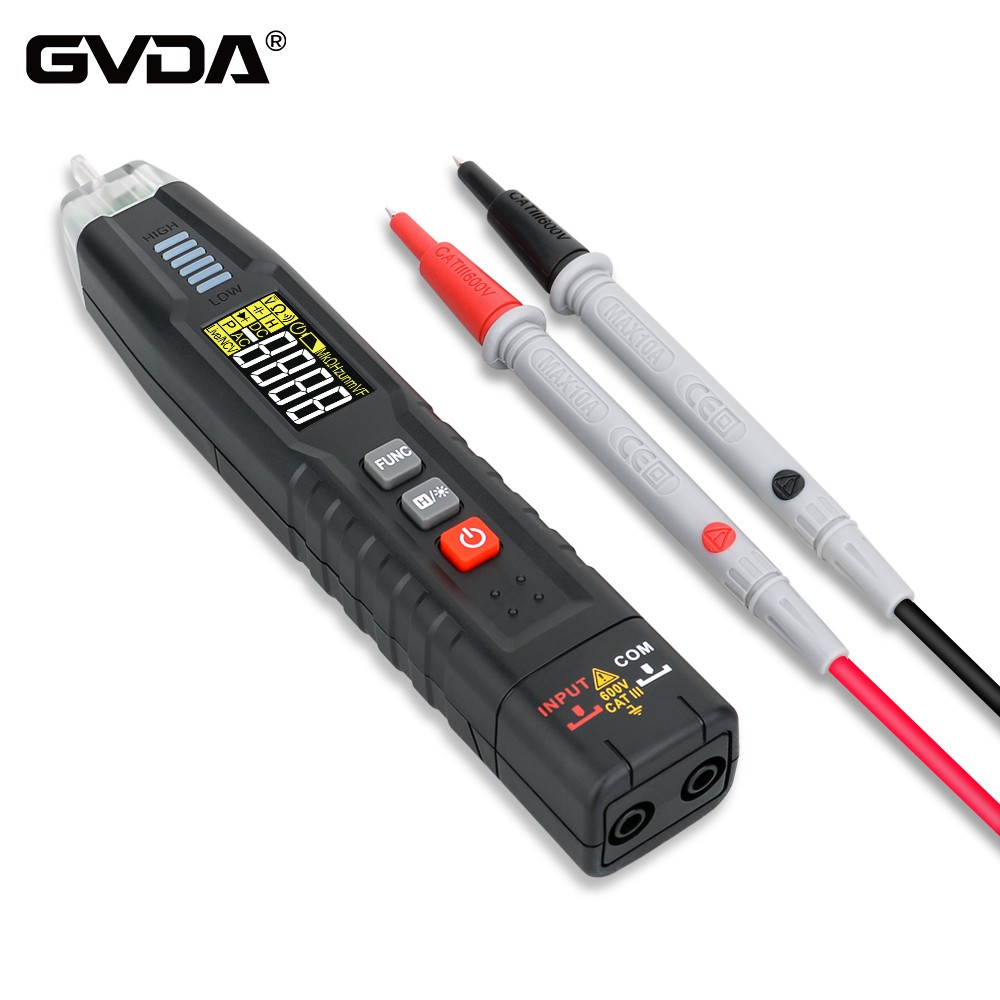

Ψηφιακό πολύμετρο για την ανίχνευση τάσεων διόδου
Σε αυτό το γρανάζι, το κόκκινο στυλό συνδέεται με την εσωτερική θετική τροφοδοσία του πολύμετρου και το μαύρο στυλό συνδέεται με το εσωτερικό αρνητικό τροφοδοτικό του πολύμετρου. Η σύνδεση μεταξύ των δύο στυλό και της διόδου. Εάν μετρηθεί σύμφωνα με τη μέθοδο σύνδεσης, η μετρούμενη δίοδος είναι αγώγιμη, το πολύμετρο εμφανίζει τη θετική τάση αγωγιμότητας της διόδου, η μονάδα είναι mV. συνήθως η καλή θετική τάση αγωγιμότητας διόδου πυριτίου πρέπει να είναι 500mV ~ 800mV, η καλή θετική τάση αγωγιμότητας διόδου γερμανίου πρέπει να είναι 200mV ~ 300mV. εάν εμφανίζεται το "000", σημαίνει ότι η δίοδος χαλάει και βραχυκυκλώνεται, εάν εμφανίζεται το "000", σημαίνει ότι η δίοδος σπάει. Εάν εμφανίζεται η ένδειξη "000", σημαίνει ότι η δίοδος είναι βραχυκυκλωμένη, εάν εμφανίζεται η ένδειξη "1", σημαίνει ότι η δίοδος δεν είναι διαθέσιμη προς τα εμπρός. Εάν εμφανίζεται η ένδειξη "1", σημαίνει ότι η δίοδος έχει αντίστροφη αποκοπή και εάν εμφανιστεί η ένδειξη "000" ή άλλες τιμές, σημαίνει ότι η δίοδος έχει αντιστραφεί. Αυτό το αρχείο μπορεί επίσης να χρησιμοποιηθεί για τον προσδιορισμό της καλής και κακής αναγνώρισης τριόδου και καρφίτσας. Μέτρηση, πρώτα ένα στυλό συνδεδεμένο με έναν αναγνωρισμένο πείρο, ένα άλλο στυλό συνδέεται διαδοχικά με τις υπόλοιπες δύο ακίδες, εάν μετρηθεί δύο φορές είναι ενεργοποιημένο ή δεν είναι ενεργοποιημένο και, στη συνέχεια, αντικαταστήστε τα δύο στυλό και μετά μετρήθηκαν, και τα δύο δεν είναι ενεργοποιημένα ή ενεργοποιημένα , μπορεί να προσδιοριστεί ότι το τρανζίστορ είναι καλό και μπορεί να προσδιοριστεί ότι η αναγνωρισμένη ακίδα είναι η βάση του τρανζίστορ. Εάν το κόκκινο στυλό είναι συνδεδεμένο στη βάση, το μαύρο στυλό συνδέθηκε με τους άλλους δύο πόλους είναι ενεργοποιημένοι, τότε το τρανζίστορ είναι τύπου NPN και αντίστροφα είναι τύπου PNP. Τέλος, συγκρίνετε το μέγεθος της τάσης θετικής αγωγιμότητας των δύο συνδέσμων PN, η ένδειξη είναι μεγαλύτερη σε διασταύρωση, η ένδειξη είναι μικρότερη διασταύρωση bc, επομένως ο συλλέκτης και ο πομπός αναγνωρίζονται.
