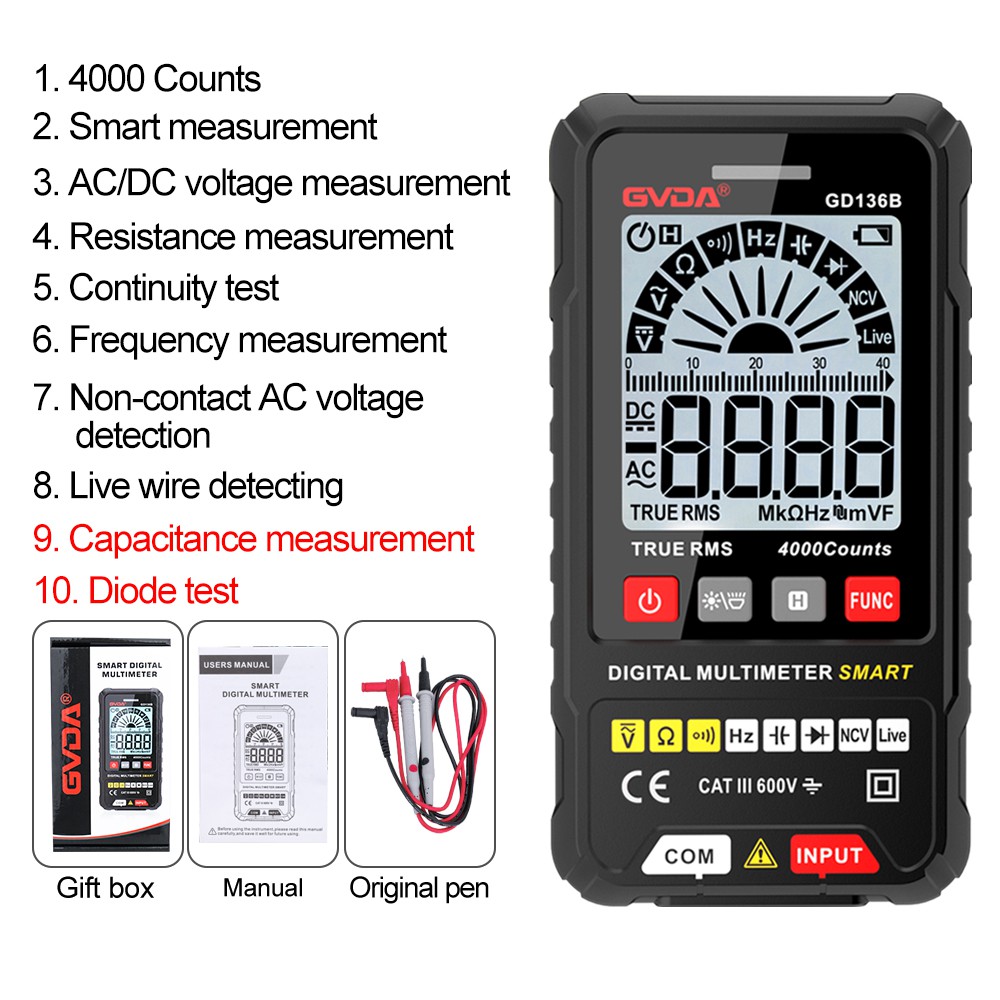

Ψηφιακό πολύμετρο για τη μέτρηση της συνέχειας των καλωδίων
1. Ένα ψηφιακό πολύμετρο είναι ένα ισχυρό εργαλείο για ηλεκτρονική μέτρηση. Μπορεί να χρησιμοποιηθεί για τη μέτρηση του on-off των γραμμών στην καθημερινή ζωή. Τα πολύμετρα χωρίζονται σε ψηφιακά πολύμετρα και σε πολύμετρα δείκτη. Γενικά χωρίζεται σε αρχείο τάσης (AC συν DC), αρχείο ρεύματος (AC συν DC), αρχείο αντίστασης. Είναι η απλούστερη λειτουργία για τη χρήση του γραναζιού αντίστασης για τη μέτρηση της συνέχειας.
2. Παίρνουμε ένα οδοντιατρικό καθετήρα ως παράδειγμα για να το δείξουμε. Ο καθετήρας είναι μια πλαστική λαβή που συνδέεται με δύο μεταλλικές βελόνες, η οποία είναι παρόμοια με το συνηθισμένο δερμάτινο σύρμα μας. Για να προσδιορίσουμε εάν τα σημεία Α και Β είναι συνδεδεμένα, χρησιμοποιούμε τα ακόλουθα βήματα:
1) Πρώτα βεβαιωθείτε ότι η καλωδίωση είναι σωστή, ότι το μαύρο καλώδιο έχει εισαχθεί στην υποδοχή COM και το κόκκινο καλώδιο έχει εισαχθεί στο V (διεπαφή omiga ή διόδου)
2) Το γρανάζι τοποθετείται στα 200 του γραναζιού αντίστασης, ή του γραναζιού "buzzer, diode".
3) Συνδέστε το κόκκινο στυλό ή το μαύρο στυλό στα άκρα Α και Β που πρόκειται να μετρηθούν αντίστοιχα. Εάν τα Α και Β αποσυνδεθούν, η οθόνη LCD θα εμφανίσει "1", που σημαίνει ότι η αντίσταση είναι άπειρη.
4) Χρησιμοποιήστε την ίδια μέθοδο για να μετρήσετε τα σημεία Α και Γ για να προσδιορίσετε εάν είναι συνδεδεμένα. Εάν το καλώδιο είναι συνδεδεμένο, θα ακουστεί ένας ήχος βομβητή και η οθόνη LCD θα εμφανίσει έναν αριθμό κοντά στο "0", σε αυτήν την περίπτωση, "0.001". όταν χρησιμοποιείτε το γρανάζι αντίστασης, εάν το καλώδιο είναι συνδεδεμένο, θα εμφανίζει αριθμούς Beating μικρότερους από 200. Η ακρίβεια του πολύμετρου είναι διαφορετική και ο αριθμός μέτρησης είναι επίσης διαφορετικός, αλλά όταν είναι ενεργοποιημένος, θα είναι ένας αριθμός κοντά στο μηδέν.
Η παραπάνω μέθοδος μπορεί να χρησιμοποιηθεί στην καθημερινή ζωή, όπως μέτρηση on-off καλωδίων, on-off ηλεκτρικών διακοπτών κ.λπ.
3. Στην καθημερινή ζωή υπάρχουν και άλλες συσκευές που μπορούν επίσης να μετρηθούν με αυτή τη μέθοδο, όπως ακουστικά, ηχεία κ.λπ., αλλά η αντίστασή τους θα είναι ελαφρώς μεγαλύτερη. Το παρακάτω σχήμα είναι ένα σχηματικό διάγραμμα ενός ακουστικού. Φαίνεται ότι υπάρχουν δύο αριστερό και δεξιό κανάλι. Η ουσία είναι ότι το κοινό άκρο και το αριστερό και το δεξί άκρο καναλιού συνδέονται αντίστοιχα με ένα πηνίο, το οποίο δονείται και ακούγεται όταν ενεργοποιείται. Η αντίσταση του πηνίου είναι συνήθως 30-100 ohms.
Ψηφιακό πολύμετρο για τη μέτρηση της συνέχειας των καλωδίων
4. Κατά τη διάρκεια της πραγματικής μέτρησης, μπορείτε να συνδέσετε το κόκκινο και το μαύρο στυλό δοκιμής στο κοινό άκρο και στο αριστερό και το δεξί άκρο καναλιού αντίστοιχα. Προσέξτε να μην αγγίξετε τις γραμμές μεταξύ των κόκκινων και μαύρων δοκιμαστικών στυλό. Όπως μπορείτε να δείτε στο παρακάτω παράδειγμα, η αντίσταση μεταξύ του αριστερού καναλιού και του κοινού ακροδέκτη μετράται στα 33 ohms, υποδεικνύοντας ότι αυτό το κανάλι είναι κανονικό. Το άλλο κανάλι μπορεί επίσης να κριθεί με τον ίδιο τρόπο.
5. Για το πολύμετρο δείκτη:
1) Συνδέστε σωστά το κόκκινο καλώδιο δοκιμής και το μαύρο καλώδιο δοκιμής
2) Τα κόκκινα και μαύρα καλώδια δοκιμής συνδέονται και στα δύο άκρα της προς μέτρηση γραμμής
3) Εάν η αντίσταση του δείκτη είναι κοντά στο μηδέν, ή σχετικά μικρή, η γραμμή συνδέεται. Εάν δεν κινείται ή η αντίσταση είναι υψηλή, το σύρμα είναι σπασμένο.
