Πώς να επιλέξετε το σωστό ανεμόμετρο και μετρητή όγκου ανέμου;
Το εύρος μέτρησης της ταχύτητας ροής από {{0}} έως 100m/s μπορεί να χωριστεί σε τρία τμήματα: χαμηλή ταχύτητα: 0 έως 5m/s; μεσαία ταχύτητα: 5 έως 40 m/s. υψηλή ταχύτητα: 40 έως 100 m/s. Ο θερμικός καθετήρας του ανεμόμετρου χρησιμοποιείται για ακριβή μέτρηση από 0 έως 5 m/s. ο περιστροφικός καθετήρας του ανεμόμετρου είναι ιδανικός για τη μέτρηση της ταχύτητας ροής από 5 έως 40 m/s. αποτέλεσμα. Ένα επιπλέον κριτήριο για τη σωστή επιλογή του ανιχνευτή ταχύτητας ενός ανεμόμετρου είναι η θερμοκρασία και συνήθως ο θερμικός αισθητήρας ενός ανεμόμετρου λειτουργεί σε θερμοκρασία περίπου συν -7˚C. Ο αισθητήρας ρότορα του ειδικού ανεμόμετρου μπορεί να φτάσει τους 35˚C. Οι σωλήνες Pitot χρησιμοποιούνται άνω των 35˚C.
Η αρχή λειτουργίας του θερμικού καθετήρα του ανεμόμετρου
Βασίζεται στη ροή αέρα ψυχρής πρόσκρουσης που αφαιρεί τη θερμότητα στο θερμαντικό στοιχείο. Με τη βοήθεια ενός ρυθμιστικού διακόπτη για να διατηρείται σταθερή η θερμοκρασία, το ρυθμιστικό ρεύμα είναι ανάλογο του ρυθμού ροής. Όταν χρησιμοποιείτε θερμικούς ανιχνευτές σε τυρβώδη ροή, η ροή αέρα από όλες τις κατευθύνσεις προσκρούει στο θερμικό στοιχείο ταυτόχρονα, γεγονός που μπορεί να επηρεάσει την ακρίβεια των αποτελεσμάτων της μέτρησης. Κατά τη μέτρηση σε τυρβώδη ροή, η τιμή ένδειξης του αισθητήρα ροής θερμικού ανεμόμετρου είναι συχνά υψηλότερη από αυτή του περιστροφικού καθετήρα. Το παραπάνω φαινόμενο μπορεί να παρατηρηθεί στη διαδικασία μέτρησης του αγωγού. Ανάλογα με το σχεδιασμό του διαχειριζόμενου στροβιλισμού σωλήνων, ακόμη και σε χαμηλές ταχύτητες. Επομένως, η διαδικασία μέτρησης του ανεμόμετρου θα πρέπει να πραγματοποιείται στο ευθύγραμμο τμήμα του αγωγού. Το σημείο εκκίνησης του τμήματος της ευθείας γραμμής πρέπει να είναι τουλάχιστον 10×D (D=διάμετρος σωλήνα, η μονάδα είναι CM) πριν από το σημείο μέτρησης. το τελικό σημείο πρέπει να βρίσκεται τουλάχιστον 4×D πίσω από το σημείο μέτρησης. Το τμήμα ροής δεν πρέπει να παρεμποδίζεται με κανέναν τρόπο. (Γωνίες, βαριές αναρτήσεις, αντικείμενα κ.λπ.) Ανιχνευτές τροχών για ανεμόμετρα

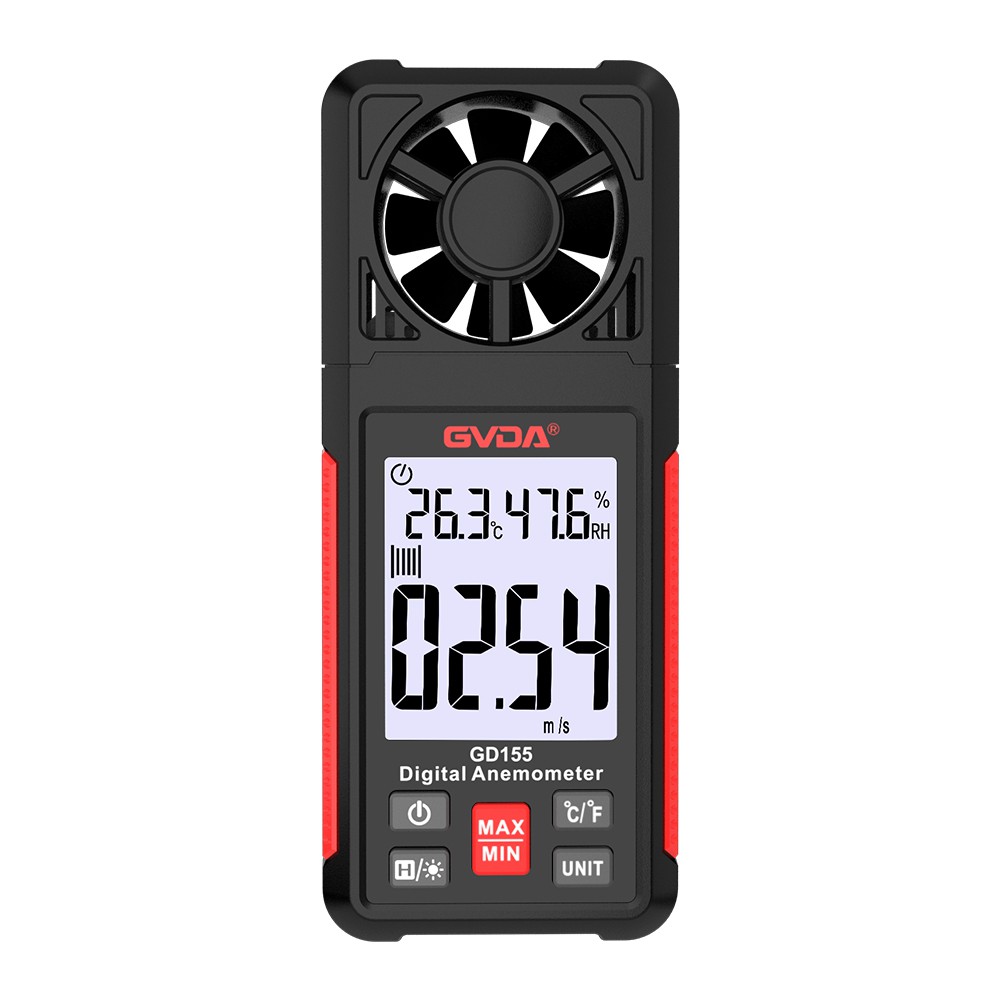

Η αρχή λειτουργίας του καθετήρα περιστρεφόμενου τροχού του ανεμόμετρου βασίζεται στη μετατροπή της περιστροφής σε ηλεκτρικό σήμα. Αρχικά, περνά μέσα από έναν αισθητήρα εγγύτητας, σταματά να «μετράει» την περιστροφή του περιστρεφόμενου τροχού και δημιουργεί μια σειρά παλμών και στη συνέχεια τον μετατρέπει και τον απορρίπτει μέσω του ανιχνευτή. Λάβετε την τιμή της ταχύτητας. Ο καθετήρας μεγάλης διαμέτρου (60mm, 100mm) του ανεμόμετρου είναι κατάλληλος για τη μέτρηση τυρβώδους ροής με μεσαίες και μικρές ταχύτητες ροής. Ο ανιχνευτής μικρού διαμετρήματος του ανεμόμετρου είναι πιο κατάλληλος για τη μέτρηση της ροής αέρα όπου η διατομή του σωλήνα είναι περισσότερο από 100 φορές μεγαλύτερη από την περιοχή διατομής της κεφαλής εξερεύνησης.
Τοποθέτηση ανεμόμετρου στη ροή αέρα
Η σωστή θέση ρύθμισης του καθετήρα ρότορα του ανεμόμετρου είναι ότι η κατεύθυνση ροής αέρα είναι παράλληλη με τον άξονα του ρότορα. Όταν ο αισθητήρας περιστρέφεται ελαφρά στη ροή αέρα, η υποδεικνυόμενη τιμή θα αλλάξει ανάλογα. Όταν η ένδειξη φτάσει στη μέγιστη τιμή, υποδεικνύει ότι ο αισθητήρας βρίσκεται στη σωστή θέση μέτρησης. Κατά τη μέτρηση στον αγωγό, η απόσταση από το σημείο εκκίνησης του ευθύγραμμου τμήματος του αγωγού μέχρι το σημείο μέτρησης πρέπει να είναι μεγαλύτερη από 0XD και η επίδραση της τυρβώδους ροής στον θερμικό καθετήρα και στο σωλήνα pitot του ανεμόμετρου είναι σχετικά μικρό.
Ανεμόμετρο για τη μέτρηση της ταχύτητας ροής αέρα στον αγωγό
Η θεωρία αποδεικνύει ότι ο καθετήρας των 16 mm του ανεμόμετρου είναι ο πιο ευρέως χρησιμοποιούμενος. Το μέγεθός του όχι μόνο εξασφαλίζει καλή διαπερατότητα, αλλά μπορεί επίσης να δεχτεί ταχύτητα ροής έως και 60 m/s. Ως μία από τις εφικτές μεθόδους μέτρησης, η μέτρηση της ταχύτητας ροής αέρα στον αγωγό μπορεί να εφαρμοστεί στη μέτρηση του αέρα με τη διαδικασία έμμεσης μέτρησης (μέθοδος μέτρησης πλέγματος).
Ο αεραγωγός θα αλλάξει πολύ τη σχετικά ισορροπημένη κατάσταση κατανομής της ροής αέρα στον σωλήνα: σχηματίζεται μια περιοχή υψηλής ταχύτητας στην επιφάνεια του ελεύθερου αεραγωγού και μια περιοχή χαμηλής ταχύτητας σχηματίζεται σε άλλα μέρη και μια δίνη που δημιουργούνται στο πλέγμα. Σύμφωνα με τις διαφορετικές μεθόδους σχεδιασμού του πλέγματος, το τμήμα ροής αέρα είναι σχετικά σταθερό σε ένα συγκεκριμένο διάστημα (περίπου 20 cm) μπροστά από το πλέγμα. Σε αυτή την περίπτωση, συνήθως χρησιμοποιείται για μέτρηση ο δρομέας διαμετρήματος του μεγάλου ανεμόμετρου. Λόγω του μεγαλύτερου διαμετρήματος, ο μη ισορροπημένος ρυθμός ροής μπορεί να είναι ομοιόμορφος και η ομοιόμορφη τιμή του μπορεί να υπολογιστεί σε μεγαλύτερο εύρος.
Το ανεμόμετρο χρησιμοποιεί μια χοάνη ροής όγκου για να μετρήσει στην οπή αναρρόφησης:
Ακόμα κι αν δεν υπάρχει παρεμβολή στο πλέγμα στο σημείο αναρρόφησης, η διαδρομή ροής αέρα δεν έχει κατεύθυνση και το τμήμα ροής αέρα του είναι εξαιρετικά ανομοιόμορφο. Ο λόγος είναι ότι το μερικό κενό στον σωλήνα τραβάει τον αέρα στον αεροθάλαμο σε σχήμα χοάνης. Ακόμη και στην περιοχή κοντά στην άντληση, δεν υπάρχει θέση που να πληροί τις προϋποθέσεις μέτρησης για εργασίες μέτρησης. Για παράδειγμα, η μέθοδος μέτρησης πλέγματος με τη συνάρτηση υπολογισμού μέσης τιμής χρησιμοποιείται για μέτρηση και η μέθοδος ροής όγκου χρησιμοποιείται για μέτρηση και προσδιορίζεται η ροή όγκου κ.λπ. Μόνο η μέθοδος μέτρησης σωλήνα ή χοάνης μπορεί να παρέχει επαναλαμβανόμενα αποτελέσματα μέτρησης. Σε αυτήν την περίπτωση, οι χοάνες μέτρησης διαφορετικών μεγεθών μπορούν να ικανοποιήσουν τις απαιτήσεις της εφαρμογής. Η εφαρμογή της χοάνης μέτρησης μπορεί να δημιουργήσει μια σταθερή διατομή που πληροί τις συνθήκες μέτρησης της ταχύτητας ροής σε μια ορισμένη απόσταση μπροστά από τη βαλβίδα φύλλου, να μετρήσει και να εντοπίσει το κέντρο της διατομής και να σταθεροποιήσει τη διατομή, μέτρηση και εντοπίστε το κέντρο της διατομής και στερεώστε τη διατομή, μετρήστε και εντοπίστε το κέντρο της διατομής και στερεώστε το εδώ. Η μετρούμενη τιμή που λαμβάνεται από τον ανιχνευτή ρυθμού ροής πολλαπλασιάζεται με τον συντελεστή χοάνης για να υπολογιστεί η εξαγόμενη ροή όγκου. (π.χ. συντελεστής διοχέτευσης 20)
Μέθοδος δοκιμής ταχύτητας ανέμου
Η δοκιμή ταχύτητας ανέμου περιλαμβάνει τη δοκιμή της ομοιόμορφης ταχύτητας ανέμου και τη δοκιμή της συνιστώσας τυρβώδους ροής (αναταράξεις ανέμου 1 ~ 150 KHz, η οποία είναι διαφορετική από τη διακύμανση). Οι μέθοδοι για τη δοκιμή της ομοιόμορφης ταχύτητας ανέμου περιλαμβάνουν θερμικό τύπο, τύπο υπερήχων, τύπο πτερωτής και τύπο δέρματος.
Μέθοδος δοκιμής ταχύτητας θερμικού ανέμου
Αυτή η μέθοδος είναι να δοκιμάσετε την αλλαγή αντίστασης όταν ο αισθητήρας ψύχεται από τον άνεμο όταν είναι ενεργοποιημένος, έτσι ώστε να ελέγξετε την ταχύτητα του ανέμου. Δεν υπάρχουν πληροφορίες για την κατεύθυνση του ανέμου. Εκτός από το ότι είναι εύκολο και βολικό στη μεταφορά, η σχέση κόστους-απόδοσης είναι υψηλή και χρησιμοποιείται ευρέως ως τυπικό προϊόν ανεμόμετρου. Τα στοιχεία των θερμικών ανεμομέτρων χρησιμοποιούν σύρματα πλατίνας, θερμοστοιχεία και ημιαγωγούς, αλλά η εταιρεία μας χρησιμοποιεί σύρματα πλατίνας. Το υλικό του σύρματος πλατίνας είναι το πιο σταθερό υλικό. Έτσι, υπάρχουν πλεονεκτήματα στη μακροπρόθεσμη σταθερότητα και στην αντιστάθμιση θερμοκρασίας.
