Πώς να μετρήσετε εναλλασσόμενο ρεύμα και συνεχές ρεύμα με πολύμετρο
Πώς να μετρήσετε εναλλασσόμενο ρεύμα και συνεχές ρεύμα με πολύμετρο

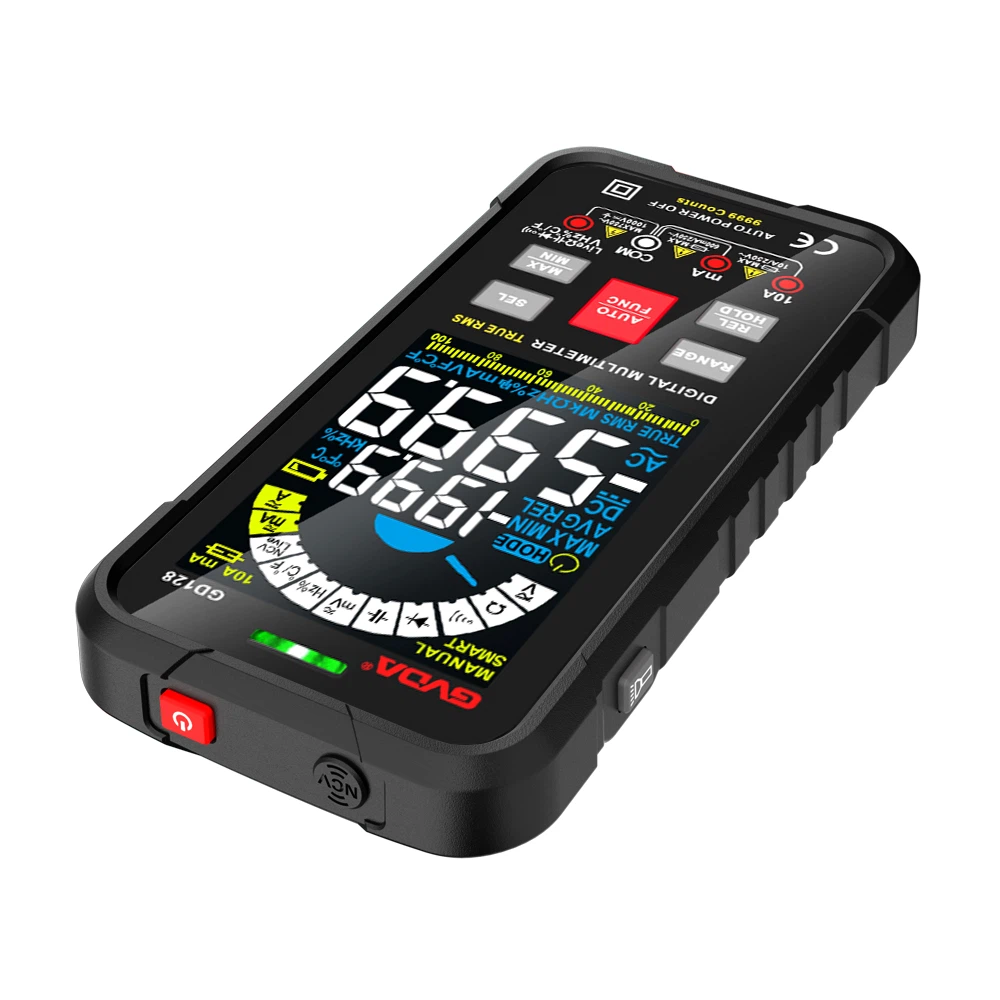

Το πολύμετρο πρέπει να μετρά την πραγματική τιμή, δηλαδή τη μέση τετραγωνική τιμή ρίζας, κατά τη μέτρηση AC και DC.
Πώς να μετρήσετε εναλλασσόμενο ρεύμα και συνεχές ρεύμα με πολύμετρο
Μέτρηση τάσης εναλλασσόμενου ρεύματος με ψηφιακό πολύμετρο: συνδέστε τη μαύρη γραφίδα στη γείωση ή τη γείωση (σημειωμένη στην υποδοχή της γραφίδας) και συνδέστε την κόκκινη γραφίδα στο AC (ή προσθέστε μια τρύπα κάτω από το γράμμα V). Το γρανάζι αναφέρεται στο εύρος των 750 (μερικά είναι 1000) (αν είναι 220 V) στη στήλη AC. Στη συνέχεια, οι δύο διαδρομές αγγίζουν τις δύο οπές της πρίζας αντίστοιχα, και η ένδειξη είναι η τιμή της τάσης AC.
Ο μετρητής δείκτη μετρά την τάση εναλλασσόμενου ρεύματος: η μαύρη γραφίδα συνδέεται με αρνητικό ή γείωση, η κόκκινη γραφίδα είναι συνδεδεμένη στο συν, το γρανάζι έχει ρυθμιστεί σε AC~500V και δύο μετρήσεις εισάγονται με το ψηφιακό πολύμετρο. Ο αριθμός που δείχνει ο δείκτης θα πρέπει να διαβάζεται που αντιστοιχεί στο μέγιστο εύρος στα δεξιά: δηλαδή, εάν έχει επιλεγεί το γρανάζι 500 V, η ένδειξη πρέπει να βασίζεται στη σειρά που σημειώνεται με 50 στη δεξιά πλευρά του πίνακα ανάγνωσης. Εάν ο δείκτης δείχνει στο 20, η ένδειξη είναι 200 V V.
Μέτρηση τάσης συνεχούς ρεύματος με ψηφιακό πολύμετρο: μετρήστε ταυτόχρονα το AC, μόνο η κόκκινη γραφίδα είναι συνδεδεμένη στην οπή συν και η κόκκινη γραφίδα συνδέεται επίσης στο τροφοδοτικό συν πόλο. Η θέση ταχύτητας είναι DC (ή μια μικρή οριζόντια γραμμή κάτω από το γράμμα V), και η εμβέλεια εξαρτάται από τη συγκεκριμένη κατάσταση, από μεγάλο σε μικρό. Για παράδειγμα, αν μετρήσετε μια μπαταρία Νο. 5, επιλέξτε την περιοχή 2V. Εάν η δοκιμή πολικότητας αντιστραφεί, θα εμφανιστεί μια ένδειξη αρνητικού ηλεκτροδίου πριν από την ανάγνωση.
Μέτρηση τάσης συνεχούς ρεύματος με πολύμετρο δείκτη: ίδια με τη μέτρηση με ψηφιακό πολύμετρο και η ένδειξη είναι ίδια με τη μέτρηση της τάσης AC παραπάνω. Όταν δεν μπορείτε να προσδιορίσετε τους θετικούς και αρνητικούς πόλους της τάσης DC, μπορείτε να τη μετρήσετε πρώτα ως AC, αλλά δεν σας ενδιαφέρει η ένδειξη. Απλώς αλλάζετε την πολικότητα της γραφίδας για να δείτε ποια από τις δύο μετρήσεις θα εκτραπεί, ώστε η γραφίδα να αγγίζει τη σωστή θετική και αρνητική πολικότητα. Στη συνέχεια, καλέστε το γρανάζι στο κατάλληλο εύρος τάσης DC και μετρήστε ξανά την ένδειξη.
Το ψηφιακό πολύμετρο έχει τα πλεονεκτήματα της ακριβούς μέτρησης, της βολικής επιλογής τιμής και των πλήρων λειτουργιών, επομένως είναι πολύ δημοφιλές στους λάτρεις του ραδιοφώνου. Το πιο κοινό ψηφιακό τετραγωνικό μέτρο έχει γενικά μέτρηση αντίστασης, ανίχνευση ήχου on-off και μέτρηση τάσης προς τα εμπρός αγωγιμότητας διόδου. Μέτρηση τάσης και ρεύματος AC/DC, μεγέθυνση τριόδου και μέτρηση απόδοσης κ.λπ. Ορισμένα ψηφιακά πολύμετρα προσθέτουν τις λειτουργίες μέτρησης χωρητικότητας, μέτρησης συχνότητας, μέτρησης θερμοκρασίας, μνήμης δεδομένων και μέτρησης φωνής, κάτι που προσφέρει μεγάλη ευκολία στην πραγματική εργασία ανίχνευσης. Ωστόσο, λόγω ακατάλληλης χρήσης του ψηφιακού μετρητή, είναι εύκολο να προκληθούν ζημιές στα εξαρτήματα του μετρητή και να προκληθούν σφάλματα στην πραγματική δοκιμή. Σύμφωνα με την πραγματική κατάσταση που προκαλεί τη βλάβη του ψηφιακού πολύμετρου, συνοψίζω τα θέματα που χρήζουν προσοχής στη χρήση του ψηφιακού τετραγωνικού μέτρου για την αναφορά των αρχαρίων, ώστε να αποφευχθεί όσο το δυνατόν περισσότερο η ζημιά του ψηφιακού πολύμετρου.
Στις περισσότερες περιπτώσεις, η βλάβη του ψηφιακού πολύμετρου προκαλείται από λάθος εργαλείο μέτρησης. Για παράδειγμα, κατά τη μέτρηση της παροχής AC, ο μηχανισμός μέτρησης τοποθετείται στο ηλεκτρικό μπλοκ. Σε αυτήν την περίπτωση, μόλις η γραφίδα αγγίξει την παροχή ρεύματος, τα εσωτερικά εξαρτήματα του πολύμετρου μπορεί να καταστραφούν αμέσως. Επομένως, είναι απαραίτητο να ελέγξετε εάν το εργαλείο μέτρησης είναι σωστό πριν μετρήσετε με πολύμετρο. Μετά τη χρήση, τοποθετήστε τη μέτρηση στα 750V AC ή 1000V DC, έτσι ώστε όποιες παράμετροι και αν μετρηθούν κατά λάθος, το ψηφιακό πολύμετρο να μην καταστραφεί.
Ορισμένα ψηφιακά πολύμετρα έχουν καταστραφεί επειδή η μετρούμενη τάση και ρεύμα υπερβαίνουν το εύρος. Εάν η εμπορική ισχύς μετρηθεί με το γρανάζι AC 20V, είναι εύκολο να προκληθεί ζημιά στο κύκλωμα ενισχυτή AC του ψηφιακού πολύμετρου και να χάσει το πολύμετρο τη λειτουργία μέτρησης AC. Κατά τη μέτρηση της τάσης DC, η μετρούμενη τάση υπερβαίνει το εύρος μέτρησης, γεγονός που είναι επίσης εύκολο να προκαλέσει αστοχία κυκλώματος στο μετρητή. Κατά τη μέτρηση του ρεύματος, εάν η πραγματική τιμή ρεύματος υπερβαίνει το εύρος, γενικά θα προκαλέσει μόνο την έκρηξη της ασφάλειας στο πολύμετρο και δεν θα προκαλέσει άλλη ζημιά. Επομένως, κατά τη μέτρηση των παραμέτρων τάσης, εάν δεν γνωρίζετε το κατά προσέγγιση εύρος της μετρούμενης τάσης, θα πρέπει πρώτα να βάλετε το όργανο μέτρησης στην υψηλότερη ταχύτητα και, στη συνέχεια, να αλλάξετε το γρανάζι αφού μετρήσετε την τιμή του για να λάβετε μια πιο ακριβή τιμή. Εάν η προς μέτρηση τιμή τάσης υπερβαίνει κατά πολύ το μέγιστο εύρος που μπορεί να μετρηθεί με πολύμετρο, θα πρέπει να παρέχεται ένας αισθητήρας μέτρησης υψηλής αντίστασης. Όπως η ανίχνευση της δεύτερης ανόδου υψηλής τάσης και η εστίαση της υψηλής τάσης της ασπρόμαυρης έγχρωμης τηλεόρασης.
Το ανώτερο εύρος τάσης συνεχούς ρεύματος των περισσότερων ψηφιακών πολύμετρων είναι 1000V, επομένως κατά τη μέτρηση της τάσης συνεχούς ρεύματος, η μέγιστη τάση είναι κάτω από 1000V, κάτι που δεν θα βλάψει το πολύμετρο γενικά. Αν ξεπεράσει τα 1000V, είναι πιθανό να προκαλέσει ζημιά στο πολύμετρο. Ωστόσο, το ανώτερο όριο της μετρήσιμης τάσης διαφορετικών ψηφιακών πολύμετρων μπορεί να είναι διαφορετικό. Εάν η μετρούμενη τάση είναι εκτός εύρους, μπορεί να μετρηθεί μειώνοντας την τάση με αντίσταση. Επιπλέον, κατά τη μέτρηση της υψηλής τάσης συνεχούς ρεύματος 40o ~ 1000 V, η γραφίδα πρέπει να βρίσκεται σε καλή επαφή με το σημείο μέτρησης χωρίς τρεμούλιασμα, διαφορετικά το πολύμετρο μπορεί να καταστραφεί και η μέτρηση να είναι ανακριβής και σε σοβαρές περιπτώσεις Το πολύμετρο μπορεί να μην έχει οθόνη.
