Σύνθεση και Μέθοδος Χρήσης Πολυμέτρου

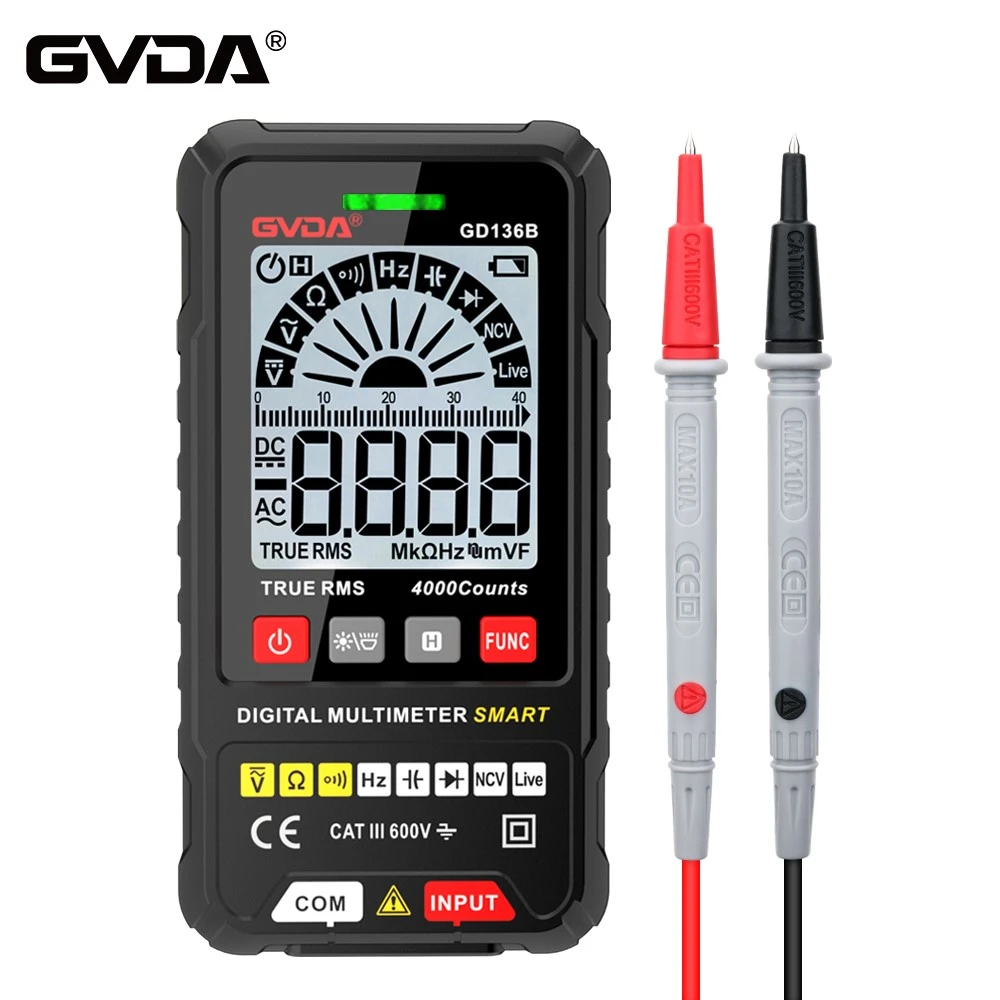

Ένα πολύμετρο αποτελείται από τρία κύρια μέρη: την κεφαλή του μετρητή, το κύκλωμα μέτρησης και τον διακόπτη μετατροπής. Ένα πολύμετρο είναι ένα θεμελιώδες εργαλείο στον τομέα των ηλεκτρονικών δοκιμών και ένα ευρέως χρησιμοποιούμενο όργανο δοκιμών. Ένα πολύμετρο, γνωστό και ως πολύμετρο, το πολύμετρο (A, V, Ω, γνωστό και ως ρεύμα, τάση και αντίσταση), πολύμετρο και πολύμετρο χωρίζονται σε πολύμετρο δείκτη και ψηφιακό πολύμετρο. Υπάρχει επίσης ένα πολύμετρο παλμογράφου με λειτουργία παλμογράφου, το οποίο είναι ένα πολυλειτουργικό και πολλαπλών εύρους όργανο μέτρησης. Ένα γενικό πολύμετρο μπορεί να μετρήσει το ρεύμα DC, την τάση DC, την τάση AC, την αντίσταση και το επίπεδο ήχου. Μερικοί μπορούν επίσης να μετρήσουν AC ρεύμα, χωρητικότητα, επαγωγή, θερμοκρασία και ορισμένες παραμέτρους ημιαγωγών (δίοδοι, τρανζίστορ). Τα ψηφιακά πολύμετρα έχουν γίνει mainstream και έχουν αντικαταστήσει τα αναλογικά όργανα. Σε σύγκριση με τα αναλογικά όργανα, τα ψηφιακά όργανα έχουν υψηλή ευαισθησία, υψηλή ακρίβεια, καθαρή οθόνη, ισχυρή ικανότητα υπερφόρτωσης, είναι εύκολα στη μεταφορά και είναι πιο βολικά και απλά στη χρήση.
Μέθοδος ανίχνευσης σφαλμάτων του πολύμετρου
1. Μέθοδος αίσθησης
Βασιζόμενοι στην αισθητηριακή αντίληψη για τον άμεσο προσδιορισμό της αιτίας του σφάλματος, μέσω οπτικής επιθεώρησης, μπορεί να διαπιστωθεί ότι υπάρχουν ζητήματα όπως σπασμένα καλώδια, αποκόλληση, βραχυκυκλώματα στη γείωση, σπασμένοι σωλήνες ασφαλειών, καμένα εξαρτήματα, μηχανικές βλάβες, στρέβλωση του φύλλου χαλκού και θραύση στο τυπωμένο κύκλωμα κ.λπ. Μπορείτε να αγγίξετε την αύξηση της θερμοκρασίας της μπαταρίας, της αντίστασης, του τρανζίστορ και του ενσωματωμένου μπλοκ και ανατρέξτε στο διάγραμμα κυκλώματος για να βρείτε την αιτία της μη φυσιολογικής αύξησης της θερμοκρασίας. Επιπλέον, μπορείτε επίσης να ελέγξετε με το χέρι εάν τα εξαρτήματα είναι χαλαρά, εάν οι ακροδέκτες του ολοκληρωμένου κυκλώματος έχουν τοποθετηθεί σταθερά και εάν ο διακόπτης μετατροπής έχει κολλήσει. Μπορείτε να ακούσετε και να μυρίσετε τυχόν ασυνήθιστους ήχους ή μυρωδιές.
2. Μέθοδος μέτρησης τάσης
Η μέτρηση της τάσης λειτουργίας κάθε βασικού σημείου μπορεί να εντοπίσει γρήγορα το σημείο σφάλματος. Μετρήστε την τάση λειτουργίας, την τάση αναφοράς κ.λπ. του μετατροπέα A/D.
3. Μέθοδος βραχυκυκλώματος
Η μέθοδος βραχυκυκλώματος χρησιμοποιείται γενικά στην επιθεώρηση μετατροπέων A/D που αναφέρθηκαν προηγουμένως, η οποία χρησιμοποιείται πιο συχνά στην επισκευή αδύναμων και μικροηλεκτρικών οργάνων.
4. Μέθοδος διακοπής κυκλώματος
Αποσυνδέστε το ύποπτο τμήμα από ολόκληρο το κύκλωμα του μηχανήματος ή της μονάδας. Εάν το σφάλμα εξαφανιστεί, σημαίνει ότι το σφάλμα βρίσκεται στο αποσυνδεδεμένο κύκλωμα. Αυτή η μέθοδος είναι κυρίως κατάλληλη για καταστάσεις όπου υπάρχει βραχυκύκλωμα στο κύκλωμα.
5. Μέθοδος στοιχείων μέτρησης
Όταν το σφάλμα έχει περιοριστεί σε ένα ή περισσότερα στοιχεία, μπορεί να μετρηθεί online ή offline. Εάν είναι απαραίτητο, αντικαταστήστε με καλά εξαρτήματα. Εάν το σφάλμα εξαφανιστεί, σημαίνει ότι το εξάρτημα έχει σπάσει.
6. Μέθοδος παρεμβολής
Χρησιμοποιώντας την τάση που προκαλείται από τον άνθρωπο ως σήμα παρεμβολής για την παρατήρηση των αλλαγών στην οθόνη LCD, χρησιμοποιείται συνήθως για να ελεγχθεί εάν το κύκλωμα εισόδου και το τμήμα της οθόνης είναι άθικτα.
