Εισαγωγή εφαρμογής τρέχοντος σφιγκτήρα
Το αμπερόμετρο αναφέρεται στο όργανο που χρησιμοποιείται για τη μέτρηση του ρεύματος σε κυκλώματα AC και DC. Στο διάγραμμα κυκλώματος, το σύμβολο για το αμπερόμετρο είναι "κύκλος Α". Η τρέχουσα τιμή είναι σε "A" ή "A" ως τυπική μονάδα.
Το αμπερόμετρο κατασκευάζεται σύμφωνα με τη δράση του αγωγού που μεταφέρει ρεύμα στο μαγνητικό πεδίο από τη δύναμη του μαγνητικού πεδίου. Υπάρχει ένας μόνιμος μαγνήτης μέσα στο αμπερόμετρο, ο οποίος δημιουργεί ένα μαγνητικό πεδίο μεταξύ των πόλων. Υπάρχει ένα πηνίο στο μαγνητικό πεδίο. Υπάρχει ένα ελατήριο μαλλιών και στα δύο άκρα του πηνίου. Κάθε ελατήριο συνδέεται με έναν ακροδέκτη του αμπερόμετρου. Το ελατήριο και το πηνίο συνδέονται με έναν περιστρεφόμενο άξονα. Στο μπροστινό μέρος του αμπερόμετρου, υπάρχει ένας δείκτης. Όταν ρέει ρεύμα, το ρεύμα διέρχεται από το μαγνητικό πεδίο κατά μήκος του ελατηρίου και του περιστρεφόμενου άξονα και το ρεύμα κόβει τη γραμμή μαγνητικής επαγωγής. Επομένως, υπό τη δράση της δύναμης του μαγνητικού πεδίου, το πηνίο εκτρέπεται, γεγονός που οδηγεί τον περιστρεφόμενο άξονα και τον δείκτη σε εκτροπή. Δεδομένου ότι το μέγεθος της δύναμης του μαγνητικού πεδίου αυξάνεται με την αύξηση του ρεύματος, το μέγεθος του ρεύματος μπορεί να παρατηρηθεί μέσω της εκτροπής του δείκτη, που ονομάζεται μαγνητοηλεκτρικό αμπερόμετρο.

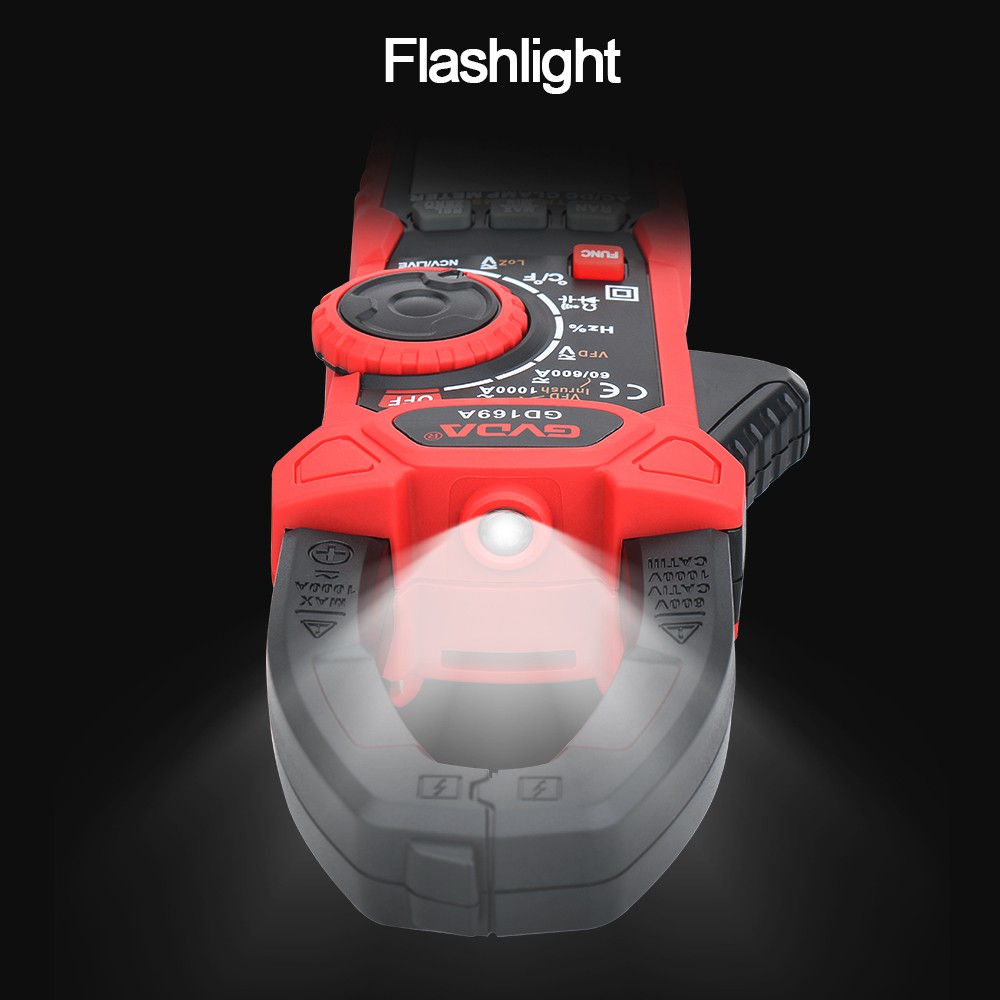

Το αμπερόμετρο με σφιγκτήρα είναι ένα είδος αμπερόμετρου, το οποίο χρησιμοποιείται για τη μέτρηση της τιμής ρεύματος στο κύκλωμα, που αναφέρεται ως σφιγκτήρας ρεύματος.
Στην ηλεκτρική και ηλεκτρονική μηχανική, ένας σφιγκτήρας ρεύματος (ή ανιχνευτής ρεύματος) είναι ένας αισθητήρας με δύο ανοιγόμενους σφιγκτήρες, ο οποίος χρησιμοποιείται για τη σύσφιξη των ηλεκτρικών αγωγών γύρω από τον ηλεκτρικό εξοπλισμό και ο αισθητήρας δεν χρειάζεται να έρχεται σε επαφή με το αγώγιμο μέρος του εξοπλισμού , δηλαδή, δεν χρειάζεται να αποσυνδεθεί Το καλώδιο της συσκευής χρησιμοποιείται για την εισαγωγή ανιχνευτή για τη μέτρηση των ιδιοτήτων του ρεύματος που διαρρέει τον αγωγό. Οι σφιγκτήρες ρεύματος χρησιμοποιούνται συνήθως για τη μέτρηση ημιτονοειδών ρευμάτων (εναλλασσόμενο ρεύμα (AC)). Σε συνεργασία με πιο προηγμένα όργανα δοκιμών, η φάση και η κυματομορφή μπορούν επίσης να δοκιμαστούν. Σε γενικές γραμμές, το πολύ υψηλό ρεύμα εναλλασσόμενου ρεύματος (πάνω από 1000A) είναι εύκολο να μετρηθεί, ενώ το ρεύμα συνεχούς ρεύματος και το πολύ χαμηλό ρεύμα AC (στάθμη milliamp) είναι δύσκολο να μετρηθούν με ακρίβεια.
Συνήθως, όταν χρησιμοποιείτε ένα συνηθισμένο αμπερόμετρο για τη μέτρηση του ρεύματος, το κύκλωμα πρέπει να αποκοπεί πριν συνδεθεί το αμπερόμετρο για μέτρηση, κάτι που είναι πολύ ενοχλητικό και μερικές φορές ένας κινητήρας κανονικής λειτουργίας δεν το επιτρέπει. Αυτή τη στιγμή, είναι πολύ πιο βολικό να χρησιμοποιήσετε ένα αμπερόμετρο με σφιγκτήρα, το οποίο μπορεί να μετρήσει το ρεύμα χωρίς να κόψει το κύκλωμα.
Το μετρούμενο καλώδιο κυκλώματος που διέρχεται από τον πυρήνα του σιδήρου γίνεται το κύριο πηνίο του μετασχηματιστή ρεύματος και το ρεύμα επάγεται στο δευτερεύον πηνίο περνώντας το ρεύμα. Έτσι ώστε το αμπερόμετρο που είναι συνδεδεμένο στο δευτερεύον πηνίο να έχει ένδειξη ----- μετρήστε το ρεύμα της γραμμής υπό δοκιμή. Ο μετρητής σφιγκτήρα μπορεί να αλλάξει σε διαφορετικές περιοχές αλλάζοντας το γρανάζι του διακόπτη. Δεν επιτρέπεται όμως η λειτουργία με ηλεκτρισμό κατά την αλλαγή ταχυτήτων.
Ο μετρητής σφιγκτήρα γενικά δεν έχει υψηλή ακρίβεια, συνήθως 2,5 έως 5 βαθμούς. Για ευκολία χρήσης, υπάρχουν διακόπτες διαφορετικών περιοχών στο μετρητή για τη λειτουργία μέτρησης διαφορετικών επιπέδων ρεύματος και τάσης μέτρησης.
