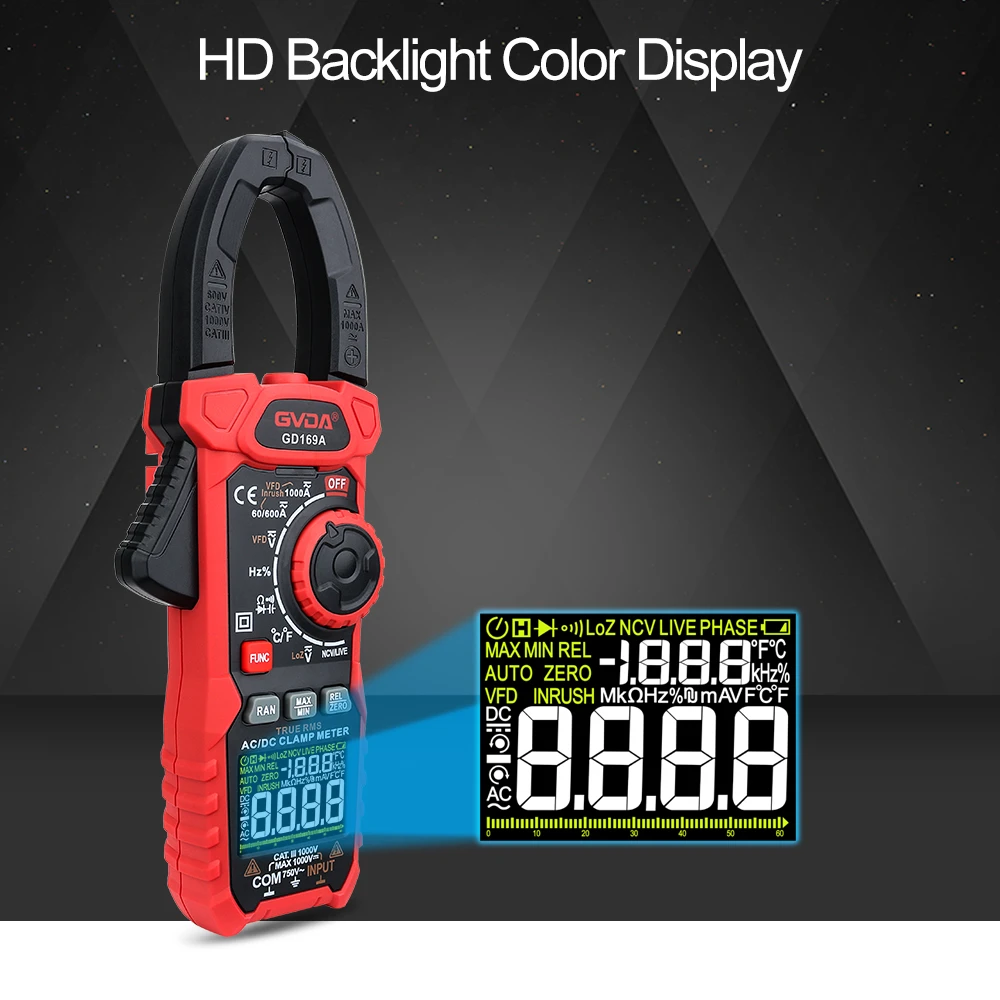

1. Χρήση μετρητών σφιγκτήρα σε οικιακές εφαρμογές
Για τους ηλεκτρολόγους οικιακών βοηθημάτων, ο μετρητής σφιγκτήρα είναι ένα απαραίτητο εργαλείο μέτρησης. Ενώ ένας επιτόπιος έλεγχος του ρεύματος είναι συχνά επαρκής, μερικές φορές αυτός ο έλεγχος δεν παρέχει πλήρη εικόνα καθώς το φορτίο ενεργοποιείται και απενεργοποιείται, σε πολλούς κύκλους κ.λπ.
Η τάση σε ένα ηλεκτρικό σύστημα πρέπει να είναι σταθερή, αλλά το ρεύμα ποικίλλει ευρέως. Για να ελέγξετε αν υπάρχουν φορτία αιχμής ή στη χειρότερη περίπτωση σε ένα κύκλωμα, χρησιμοποιήστε έναν μετρητή σφιγκτήρα με λειτουργία min/max που έχει σχεδιαστεί για τη μέτρηση υψηλών ρευμάτων που υπάρχουν για περισσότερο από 100 ms ή περίπου 8 κύκλους. Αυτά τα ρεύματα μπορεί να προκαλέσουν διαλείπουσες συνθήκες υπερφόρτωσης που μπορεί να προκαλέσουν ενοχλητική ενεργοποίηση του διακόπτη κυκλώματος.
Το φορτίο σε κάθε κύκλωμα διακλάδωσης μετράται στον πίνακα διανομής Η μέτρηση πραγματοποιείται στην πλευρά φορτίου ενός διακόπτη ή ασφάλειας που θα ανοίξει το κύκλωμα σε περίπτωση τυχαίου βραχυκυκλώματος, το οποίο είναι ιδιαίτερα σημαντικό για κάθε τύπο τάσης άμεσης επαφής μέτρηση, ακόμη και αν οι σφιγκτήρες του μετρητή σφιγκτήρα είναι μονωμένοι, λόγω του γεγονότος ότι δεν υπάρχει επίπεδο προστασίας για τη μέτρηση της τάσης απευθείας επαφής, απαιτείται προσοχή.
Ένα κοινό πρόβλημα στις ηλεκτρικές εργασίες σε οικιακές εγκαταστάσεις είναι η χαρτογράφηση των ηλεκτρικών πριζών σε διακόπτες κυκλώματος και οι μετρητές σφιγκτήρα είναι χρήσιμοι για τον προσδιορισμό του κυκλώματος στο οποίο βρίσκεται μια συγκεκριμένη πρίζα. Αρχικά, μετρήστε τη γραμμή βάσης του ρεύματος του κυκλώματος στον πίνακα. Στη συνέχεια, βάλτε τον μετρητή σφιγκτήρα σε λειτουργία max/max. Πηγαίνετε στην αντίστοιχη πρίζα, συνδέστε ένα φορτίο (το σεσουάρ είναι ιδανικό) και ανάψτε το για ένα ή δύο λεπτά. Βεβαιωθείτε ότι η μέγιστη ένδειξη ρεύματος του μετρητή σφιγκτήρα δεν έχει αλλάξει, ένα πιστολάκι μαλλιών συνήθως τραβάει 10-13 A, επομένως θα πρέπει να υπάρχει αξιοσημείωτη διαφορά. Εάν οι ενδείξεις είναι ίδιες, ο διακόπτης κυκλώματος δεν είναι σωστός.
2. Χρήση μετρητών σφιγκτήρα σε εμπορικές εφαρμογές
Οι μετρητές σφιγκτήρα χρησιμοποιούνται για τη μέτρηση των φορτίων κυκλώματος στους τροφοδότες και στα κυκλώματα διακλάδωσης στους πίνακες διανομής. Εάν υπάρχει διακόπτης κυκλώματος ή ασφάλεια, η μέτρηση του τροφοδότη πρέπει να γίνεται πάντα στην πλευρά του φορτίου του διακόπτη κυκλώματος ή της ασφάλειας (π.χ. σε κλειστή μίζα κινητήρα).
Θα πρέπει να ελέγχονται οι συνθήκες ισορροπίας και φορτίου των καλωδίων τροφοδοσίας: τα ρεύματα και στις τρεις φάσεις πρέπει να είναι περίπου τα ίδια για να ελαχιστοποιηθούν τα ρεύματα που επιστρέφουν στο ουδέτερο.
Η ουδέτερη γραμμή θα πρέπει επίσης να ελεγχθεί για υπερφόρτωση. Με αρμονικά φορτία, ακόμη και αν οι φάσεις του τροφοδότη είναι ισορροπημένες, ο ουδέτερος αγωγός μπορεί να μεταφέρει περισσότερο ρεύμα από τον τροφοδότη. Κάθε κύκλωμα διακλάδωσης θα πρέπει επίσης να ελέγχεται για πιθανή υπερφόρτωση.
Τέλος, οι βρόχοι γείωσης πρέπει να ελεγχθούν. Στην ιδανική περίπτωση, δεν θα πρέπει να υπάρχει ρεύμα στην επιστροφή γείωσης, αν και λιγότερο από 300 mA είναι φυσιολογικό.
3. Σφίξτε το μετρητή για να ελέγξετε το ρεύμα διαρροής
Για να ελέγξετε για ρεύμα διαρροής σε ένα κύκλωμα διακλάδωσης, τοποθετήστε τα ηλεκτροφόρα και ουδέτερα καλώδια στις σιαγόνες του μετρητή σφιγκτήρα. Κάθε ρεύμα που μετράται είναι ρεύμα διαρροής, δηλαδή ρεύμα που επιστρέφει στη γείωση. Το ρεύμα τροφοδοσίας (μαύρη γραμμή) και το ρεύμα επιστροφής (λευκή γραμμή) δημιουργούν αντίθετα μαγνητικά πεδία. Τα ρεύματα πρέπει να είναι ίσα (και αντίθετα) και τα αντίθετα μαγνητικά πεδία να αλληλοεξουδετερώνονται. Εάν δεν υπάρχει ακύρωση, σημαίνει ότι κάποιο ρεύμα (που ονομάζεται ρεύμα διαρροής) επιστρέφει από άλλη διαδρομή και η μόνη άλλη διαδρομή είναι η επιστροφή γείωσης.
Εάν εντοπίσετε ένα καθαρό ρεύμα μεταξύ του ρεύματος τροφοδοσίας και του ρεύματος επιστροφής, πρέπει να λάβετε υπόψη τη φύση του φορτίου και του κυκλώματος. Ένα λανθασμένο κύκλωμα μπορεί να προκαλέσει έως και το ήμισυ του συνολικού ρεύματος φορτίου να ρέει μέσω του γειωμένου συστήματος. Εάν το μετρούμενο ρεύμα είναι πολύ υψηλό, πιθανότατα υπάρχει πρόβλημα καλωδίωσης. Το ρεύμα διαρροής μπορεί επίσης να προκληθεί από διαρροή φορτίου ή κακή μόνωση.
Οι φθαρμένες περιελίξεις στον κινητήρα ή η υγρασία στον μηχανισμό σύσφιξης είναι συνήθεις ένοχοι. Εάν υποψιάζεστε διαρροή, μια δοκιμή διακοπής ρεύματος με ένα μεγοχόμετρο θα βοηθήσει στην αξιολόγηση της ακεραιότητας της μόνωσης του κυκλώματος και θα σας βοηθήσει να προσδιορίσετε εάν και πού είναι το πρόβλημα.
Τέταρτον, ο μετρητής σφιγκτήρα μετρά κάθε φορτίο
Για τη μέτρηση μεμονωμένων φορτίων, μπορεί να χρησιμοποιηθεί ένα pinout στην πρίζα. Είναι απλά ένα εκτεταμένο καλώδιο με την εξωτερική μόνωση απογυμνωμένη για να εκτεθούν τα μαύρα, άσπρα και πράσινα καλώδια. Αυτό είναι πολύ πιο εύκολο από το να τραβήξετε την πρίζα για πρόσβαση στα καλώδια. Συνδέστε το φορτίο στο καλώδιο και συνδέστε το καλώδιο στην πρίζα. Για να μετρήσετε το ρεύμα φορτίου, σφίξτε το μαύρο καλώδιο. Πραγματοποιήστε έλεγχο ρεύματος γείωσης απευθείας στο πράσινο καλώδιο ή στο μαύρο καλώδιο μαζί με το λευκό καλώδιο.
Πέντε, κύκλωμα ελέγχου κινητήρα μετρητή σφιγκτήρα και ελέγχου κινητήρα
Ένα από τα πιο δύσκολα σημεία για να κάνετε τρέχουσες μετρήσεις είναι ο πίνακας ελέγχου, ειδικά όταν χρησιμοποιεί εξαρτήματα τύπου IEC. Τα ανταλλακτικά τύπου IEC που προέρχονται από την Ευρώπη είναι πολύ πιο συμπαγή από τα αντίστοιχα εξαρτήματα NEMA και η καλωδίωση μπορεί να συσκευάζεται αρκετά σφιχτά. Οι σφιγκτήρες της σειράς Fluke 330 οδηγούν φορτία ανεμιστήρα και αντλίας. Ο κινητήρας μπορεί να ελεγχθεί από έναν ηλεκτρομηχανικό εκκινητή ή από έναν ηλεκτρονικό κινητήρα μεταβλητής ταχύτητας. Οι μονάδες μεταβλητής ταχύτητας γίνονται όλο και πιο συνηθισμένες επειδή εξοικονομούν πολύ ενέργεια.
Το Fluke 337 είναι ο ιδανικός μετρητής σφιγκτήρα για τις ακόλουθες μετρήσεις κινητήρα και μετάδοσης κίνησης:
Μέγεθος φορτίου: Η βύθιση ρεύματος κινητήρα, μετρούμενη ως ο μέσος όρος των τριών φάσεων, δεν πρέπει να υπερβαίνει την ονομαστική τιμή ρεύματος πλήρους φορτίου του κινητήρα. Ο κωνικός σφιγκτήρας και τα χαρακτηριστικά οπίσθιου φωτισμού του τραπεζιού είναι ιδανικά για αυτήν την εργασία μέτρησης. Πολλαπλασιασμός με τον επιτρεπόμενο συντελεστή υπερφόρτωσης»
Από την άλλη πλευρά, οι κινητήρες με ρεύματα φορτίου κάτω από το 60 τοις εκατό του ρεύματος πλήρους φορτίου (όπως είναι στις περισσότερες περιπτώσεις) γίνονται λιγότερο αποδοτικοί και ο συντελεστής ισχύος τους πέφτει.
Τρέχουσα ισορροπία: Η τρέχουσα ανισορροπία μπορεί να υποδεικνύει πρόβλημα με τις περιελίξεις του κινητήρα (για παράδειγμα, διαφορετικές αντιστάσεις στην περιέλιξη πεδίου λόγω εσωτερικών βραχυκυκλωμάτων (γενικά, η ανισορροπία πρέπει να είναι μικρότερη από 10 τοις εκατό). (Για να υπολογίσετε την ανισορροπία, υπολογίστε πρώτα το τριφασικός μέσος όρος των μετρήσεων· στη συνέχεια βρείτε τη μέγιστη απόκλιση από τον μέσο όρο και διαιρέστε με τον μέσο όρο.) Η εξαιρετικά υψηλή ανισορροπία ρεύματος είναι μονοφασική ανισορροπία όταν δεν υπάρχει ρεύμα σε μία από τις τρεις φάσεις. Αυτό συνήθως προκαλείται από αιτία ανοιχτής ασφάλειας.
Ρεύμα εισόδου: Οι κινητήρες που υπόκεινται σε άμεση πίεση (μέσω μηχανικού εκκινητή) έχουν ρεύμα εισόδου (το ρεύμα εισόδου μπορεί να είναι περίπου 500 τοις εκατό σε παλαιότερους κινητήρες και έως και 1200 τοις εκατό σε κινητήρες ενεργειακής απόδοσης. Πολύ υψηλό ρεύμα εισόδου συχνά προκαλεί τάση βυθίσεις και ενοχλητικό τριπάκι Η λειτουργία "Inrush Current" του μετρητή σφιγκτήρα Fluke 337 είναι μια μοναδική δυνατότητα που έχει σχεδιαστεί για να ενεργοποιεί ένα ρεύμα εισόδου και να καταγράφει την πραγματική του τιμή.
Φορτία αιχμής (φορτία κρούσης): Μερικοί κινητήρες αντιμετωπίζουν φορτία κρούσης που μπορεί να προκαλέσουν αρκετές υπερτάσεις ρεύματος για να απενεργοποιήσουν το κύκλωμα υπερφόρτωσης στον ελεγκτή κινητήρα.
Φανταστείτε να τρέχετε σε ένα αλυσοπρίονο με σκληρούς κόμπους. Η λειτουργία ελάχιστο/μέγιστο μπορεί να χρησιμοποιηθεί για την καταγραφή του ρεύματος στη χειρότερη περίπτωση που απορροφάται από το φορτίο κρούσης.
Οι μετρητές σφιγκτήρα είναι απαραίτητα εργαλεία για τους ηλεκτρολόγους, είτε σε οικιακές είτε εμπορικές εγκαταστάσεις.
