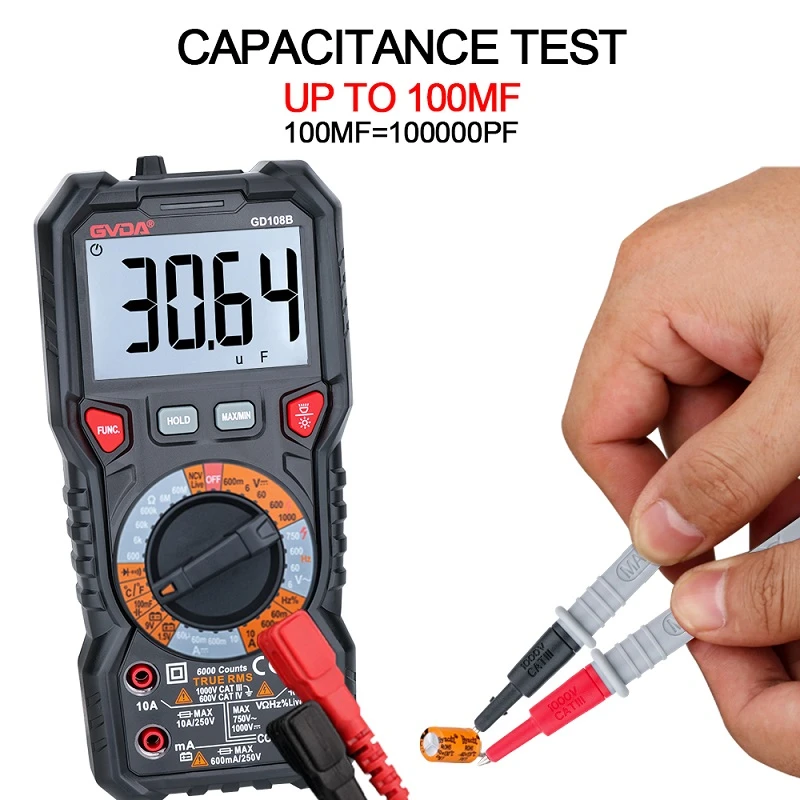

Πώς να χρησιμοποιήσετε ένα πολύμετρο για την ανίχνευση βραχυκυκλωμάτων σε ένα κύκλωμα
1) Απενεργοποιήστε πρώτα την τροφοδοσία, ρυθμίστε τον διακόπτη λειτουργίας του πολυμέτρου στη λειτουργία βομβητή και τοποθετήστε τους δύο αισθητήρες πολύμετρων στους δύο ακροδέκτες που πρόκειται να δοκιμαστούν. Εάν υπάρχει βραχυκύκλωμα, θα ακουστεί ένας ήχος βόμβου και θα εμφανιστεί μια μικρή τιμή τάσης αγωγιμότητας. Αυτή τη στιγμή, υπάρχει βραχυκύκλωμα μεταξύ αυτών των δύο δοκιμασμένων σημείων.
2) Η μέτρηση της μόνωσης ενός κυκλώματος με ένα πολύμετρο μπορεί να καθορίσει εάν το κύκλωμα είναι βραχυκυκλωμένο. Για παράδειγμα, κατά τη μέτρηση της μόνωσης μιας φάσης προς τη γείωση, εάν η τιμή μόνωσης είναι μηδέν (μεταλλική γείωση) ή πολύ χαμηλή (μη μεταλλική γείωση), μπορεί να προσδιοριστεί ότι η γραμμή φάσης είναι γειωμένη. Εάν δεν είναι γειωμένο, η τιμή μόνωσης είναι πολύ υψηλή. Μετρήστε ξανά τη μόνωση από φάση σε φάση. Εάν η μόνωση φάσης σε φάση είναι μηδέν, υποδηλώνει βραχυκύκλωμα μεταξύ των δύο φάσεων του κυκλώματος.
3) Βεβαιωθείτε ότι δεν υπάρχει ρεύμα στο κύκλωμα, χρησιμοποιήστε τη λειτουργία αντίστασης (με τον μετρητή δείκτη σε λειτουργία RX10 και τον ψηφιακό μετρητή σε λειτουργία ενεργοποίησης/απενεργοποίησης) και συνδέστε τις ράβδους των δύο μέτρων στα δύο σημεία (ή δύο καλώδια) να μετρηθεί. Εάν ο μετρητής δείκτη δεν κινείται, είναι ανοιχτό κύκλωμα και εάν είναι πλήρως ταλαντευμένο, είναι βραχυκύκλωμα. Ο αριθμός στον ψηφιακό μετρητή παραμένει αμετάβλητος και δεν ακούγεται ήχος όταν υπάρχει βραχυκύκλωμα. Θα ακουστεί το βραχυκύκλωμα ή ο αριθμός θα είναι μηδέν.
4) Διαχωρίστε τους πυρήνες των δύο άκρων του σύρματος χωρίς να ακουμπήσετε μεταξύ τους, μετά γυρίστε το πολύμετρο στην ίδια θέση όπως παραπάνω και τοποθετήστε τους ανιχνευτές σε δύο διαφορετικά χρωματιστά άκρα σύρματος. Εάν η μετρούμενη τιμή είναι πάνω από 0,5 megohms ή δείχνει άπειρο, τότε η μόνωση του κυκλώματος δεν είναι πρόβλημα, δηλαδή δεν υπάρχει διαρροή στο κύκλωμα. Εάν η μετρούμενη τιμή είναι κάτω από 0,5 megohms, τότε η μόνωση του κυκλώματος δεν είναι κατάλληλη και υπάρχει διαρροή. Αναζητήστε όλους τους συνδέσμους και τα κουτιά διακλάδωσης στο κύκλωμα μετά από αυτόν τον διακόπτη για να δείτε εάν η μόνωση των βυσμάτων δεν έχει γίνει σωστά. Στη συνέχεια, χρησιμοποιήστε τη μέθοδο μέτρησης αντίστασης για να ελέγξετε με ένα πολύμετρο σε κάθε σύνδεσμο και κουτί διακλάδωσης. Ο λόγος είναι ότι ένα υψηλό ρεύμα θα απενεργοποιήσει αυτόματα τον διακόπτη κυκλώματος όταν συμβεί βραχυκύκλωμα και το κύκλωμα δεν θα καεί πολύ. Γενικά, η θέση του βραχυκυκλώματος μπορεί να προσδιοριστεί με μέτρηση αντίστασης στον σύνδεσμο ή στο κουτί διακλάδωσης.
