Οδηγίες χρήσης μετρητών σφιγκτήρα AC και DC
1. Μέτρηση μονοφασικού ρεύματος
1. Κατά τη χρήση του μετρητή σφιγκτήρα, πρέπει να δίνεται ιδιαίτερη προσοχή σε θέματα ασφάλειας και το χέρι που κρατά το ρολόι πρέπει να φορά γάντια. Παρόλο που το όργανο έχει υψηλή απόδοση μόνωσης (το επίπεδο ασφαλείας είναι Κλάσης II), για να διασφαλιστεί η ασφάλεια, εξακολουθεί να είναι απαραίτητο να μην μετράται το ρεύμα των μη μονωμένων συρμάτων. Επιπλέον, πρέπει να δοθεί προσοχή ώστε να αποτραπεί η σύνδεση των ενεργών εξαρτημάτων με το έδαφος ή μεταξύ των φάσεων κατά τη διάρκεια της λειτουργίας μέτρησης. βραχυκύκλωμα.

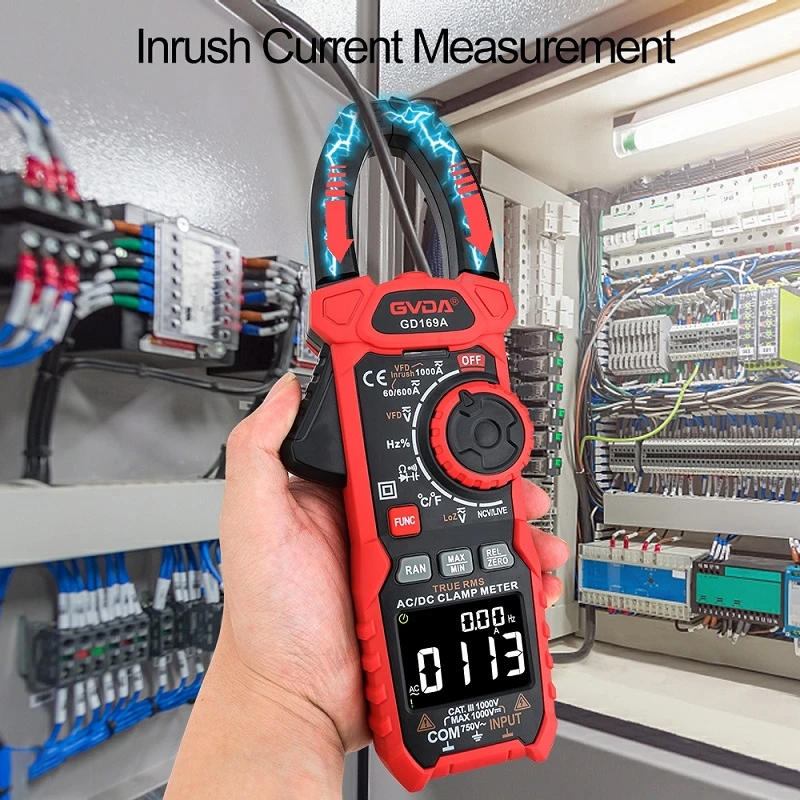

2. Κατά τη μέτρηση, το σύρμα πρέπει να βρίσκεται στο κέντρο των σιαγόνων όσο το δυνατόν περισσότερο, όπως φαίνεται στο παρακάτω σχήμα, τέτοια αποτελέσματα μέτρησης είναι σχετικά τα πιο ακριβή.
3. Όταν η προς μέτρηση τιμή είναι πολύ μικρή, προκειμένου να βελτιωθεί η ακρίβεια μέτρησης, το σύρμα μεταφοράς ρεύματος που πρόκειται να μετρηθεί μπορεί να τυλιχτεί πολλές φορές στον πυρήνα της σιαγόνας και η τιμή που εμφανίζεται από το όργανο θα επεκταθεί σε πολλαπλάσιο του αριθμού των περιελίξεων. Διαιρέστε την τιμή που εμφανίζεται από το μετρητή με τον αριθμό των στροφών για να λάβετε την πραγματική τρέχουσα τιμή. Όπως φαίνεται στο παρακάτω παράδειγμα, όταν το καλώδιο τροφοδοσίας διέρχεται μόνο μία φορά από τον σιδερένιο πυρήνα του μετρητή σφιγκτήρα, ο μετρητής εμφανίζει μια τιμή 0.5A; ο αριθμός των φορών που το σύρμα διέρχεται από την οπή του σιδερένιου πυρήνα είναι N=5 φορές , η εμφανιζόμενη τιμή είναι 2,5A, δηλαδή το πραγματικό ρεύμα γραμμής I1=2.5A/5=0. 5Α.
4. Οι συνηθισμένοι μετρητές σφιγκτήρα δεν μπορούν να μετρήσουν την τάση εξόδου και το ρεύμα της μονάδας AC, ειδικά την τάση, η οποία δύσκολα μπορεί να εμφανίσει σταθερές τιμές. Αυτό συμβαίνει επειδή η τάση εξόδου της μονάδας AC έχει τη μορφή διαμορφωμένου τετραγωνικού κύματος (κύμα PWM) χιλιάδων ή ακόμα και δεκάδων χιλιάδων Hertz, ενώ οι συνηθισμένοι μετρητές σφιγκτήρα μπορούν να μετρήσουν μόνο την πραγματική τιμή των ημιτονοειδών κυμάτων γύρω από τη συχνότητα ισχύος .
Επιπλέον, οι μετρητές σφιγκτήρα δεν είναι κατάλληλοι για τη μέτρηση ρευμάτων με πολύ χαμηλή συχνότητα (όπως ρεύμα ρότορα ασύγχρονου κινητήρα τυλιγμένου ρότορα κ.λπ.), επειδή όταν η συχνότητα είναι πολύ χαμηλή, η ένδειξη θα είναι πολύ μικρότερη από την πραγματική τιμή.
