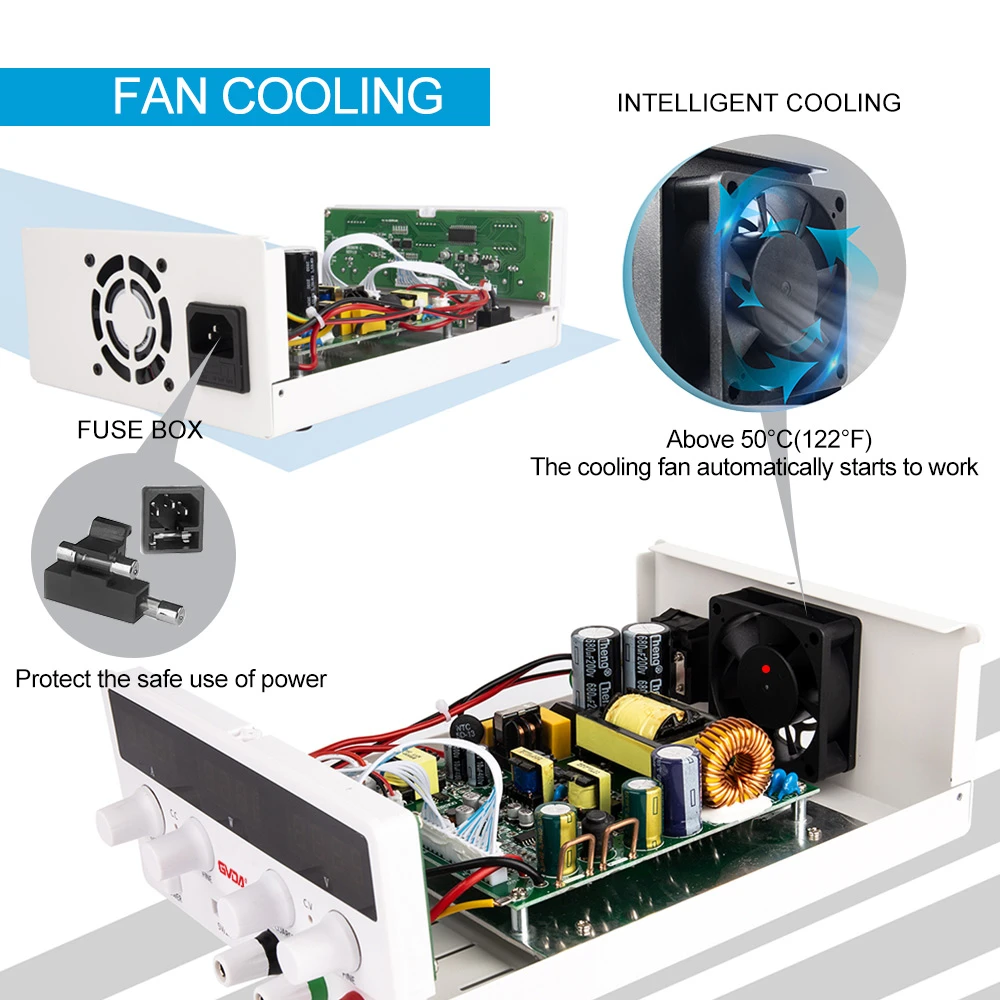

Εισαγωγή του οργάνου μέτρησης ρεύματος ρεύματος DC
παλμοσκόπιο
Ο παλμογράφος είναι το κύριο όργανο για τη μέτρηση της κυμάτωσης της τροφοδοσίας DC. Μπορεί να εμφανίζει διαισθητικά την κυματομορφή τάσης, καθιστώντας εύκολη την παρατήρηση και την ανάλυση της κυματισμού. Η επιλογή του παλμογράφου πρέπει να εξετάσει τους ακόλουθους παράγοντες:
(1) εύρος ζώνης: Το εύρος ζώνης του παλμογράφου θα πρέπει να είναι μεγαλύτερη από την υψηλότερη συχνότητα του μετρούμενου σήματος για να εξασφαλιστεί η ακρίβεια μέτρησης.
(2) Ποσοστό δειγματοληψίας: Ο ρυθμός δειγματοληψίας του παλμογράφου θα πρέπει να είναι αρκετά υψηλός ώστε να καταγράφει ταχέως μεταβαλλόμενα σήματα κυματισμού.
(3) Αντίσταση εισόδου: Η αντίσταση εισόδου του παλμογράφου θα πρέπει να είναι αρκετά μεγάλη ώστε να αποφευχθεί η επίδραση του δοκιμασμένου κυκλώματος.
AC Millivoltmeter
Ένας μετρητής AC Millivolt μπορεί να μετρήσει την αποτελεσματική τιμή (RMS) του κυματισμού και είναι κατάλληλη για ποσοτική ανάλυση μεγέθους κυματισμού. Κατά την επιλογή ενός μετρητή AC Millivolt, πρέπει να δοθεί προσοχή στο εύρος μέτρησης και την ακρίβειά του.
Αναλυτής φάσματος
Ένας αναλυτής φάσματος μπορεί να μετρήσει τη φασματική κατανομή των κυματισμών, η οποία βοηθά στην ανάλυση των πηγών και των χαρακτηριστικών των κυματισμών. Κατά την επιλογή ενός αναλυτή φάσματος, πρέπει να δοθεί προσοχή στο εύρος συχνοτήτων και στην ανάλυση.
Βήματα μέτρησης για κυμάτωση τροφοδοσίας DC
Προετοιμασία μέτρων μέτρησης
Επιλέξτε τα κατάλληλα όργανα μέτρησης, όπως παλμώματα, μετρητές AC Millivolt κ.λπ., και βαθμονομήστε τα σύμφωνα με τις παραμέτρους και τις απαιτήσεις της δοκιμασμένης τροφοδοσίας.
Συνδέστε τα όργανα μέτρησης
Συνδέστε το όργανο μέτρησης με την δοκιμασμένη παροχή ρεύματος, φροντίζοντας να μην επηρεάσετε την κανονική λειτουργία της τροφοδοσίας. Ο ανιχνευτής του παλμογράφου θα πρέπει να συνδέεται με τον ακροδέκτη ισχύος εξόδου και ο ακροδέκτης εισόδου του μετρητή AC Millivolt θα πρέπει να συνδέεται με τον ακροδέκτη εξόδου ισχύος.
Ρυθμίστε τις παραμέτρους μέτρησης
Σύμφωνα με τις παραμέτρους και τις απαιτήσεις της δοκιμασμένης τροφοδοσίας, ορίστε τις παραμέτρους του οργάνου μέτρησης, όπως η αναφορά χρόνου και η κατακόρυφη μεγέθυνση του παλμογράφου.
Παρατηρήστε και καταγράψτε κυματισμό
Ενεργοποιήστε την ισχύ, παρατηρήστε την κυματομορφή τάσης στον παλμογράφο και καταγράψτε την κορυφή προς την τιμή κορυφής (VPP) ή την αποτελεσματική τιμή (RMS) της κυματισμού. Εάν χρησιμοποιηθεί ένας μετρητής AC Millivolt, η αποτελεσματική τιμή του κυματισμού μπορεί να διαβαστεί απευθείας.
Αναλύστε τα χαρακτηριστικά Ripple
Με βάση τα αποτελέσματα της μέτρησης, αναλύστε τη συχνότητα, το εύρος και τα άλλα χαρακτηριστικά της κυματισμού και τον προσδιορίστε την πηγή και τους παράγοντες επηρεασμού της κυματισμού.
Βελτιστοποιήστε τον σχεδιασμό τροφοδοσίας
Με βάση τα αποτελέσματα και την ανάλυση της μέτρησης, η βελτιστοποίηση του σχεδιασμού τροφοδοσίας, όπως η ρύθμιση του κυκλώματος φιλτραρίσματος, η βελτίωση της συχνότητας μεταγωγής κ.λπ., για τη μείωση της κυματισμού.
