Με ποια αρχή εφευρέθηκε το αλφάδι;
Ο χάρακας στάθμης χρησιμοποιείται κυρίως για την ανίχνευση ή τη μέτρηση της στάθμης και της κατακόρυφης θέσης και μπορεί να χρησιμοποιηθεί για επιθεώρηση, μέτρηση, σήμανση, εγκατάσταση εξοπλισμού και κατασκευή βιομηχανικής μηχανικής. Πολλοί φίλοι δεν είναι εξοικειωμένοι με την αρχή του χάρακα επιπέδου. Παρακάτω είναι μια σύντομη εισαγωγή για όλους.
Είτε πρόκειται για παραδοσιακό επίπεδο είτε για ηλεκτρονικό επίπεδο, η αρχή του βασίζεται στην αρχή της στάθμης του υγρού, δηλαδή σε ένα κλειστό δοχείο, καθώς το δοχείο γέρνει, το υγρό μέσα θα γέρνει επίσης και θα παραμένει οριζόντια.
Ο χάρακας στάθμης έχει μια φυσαλίδα ισοπέδωσης, η οποία είναι ένα κλειστό κυκλικό δοχείο γεμάτο με υγρό που δεν παγώνει, έχει καλή ρευστότητα, μπορεί να εκπέμπει φθορισμό και έχει καλή σταθερότητα. Όταν η οριζόντια φυσαλίδα βρίσκεται σε οριζόντια θέση, η φυσαλίδα θα καταλάβει την υψηλότερη θέση μέσα στο σωλήνα. Εάν η οριζόντια φυσαλίδα γέρνει προς το ένα άκρο, η φούσκα θα μετακινηθεί στην υψηλότερη θέση στο άλλο άκρο. Επομένως, η θέση της φυσαλίδας μέσα στην οριζόντια φυσαλίδα αντανακλά επίσης τον βαθμό κλίσης του αντικειμένου που μετράται.
Ποια είναι η αρχή λειτουργίας του ηλεκτρονικού χάρακα επιπέδου

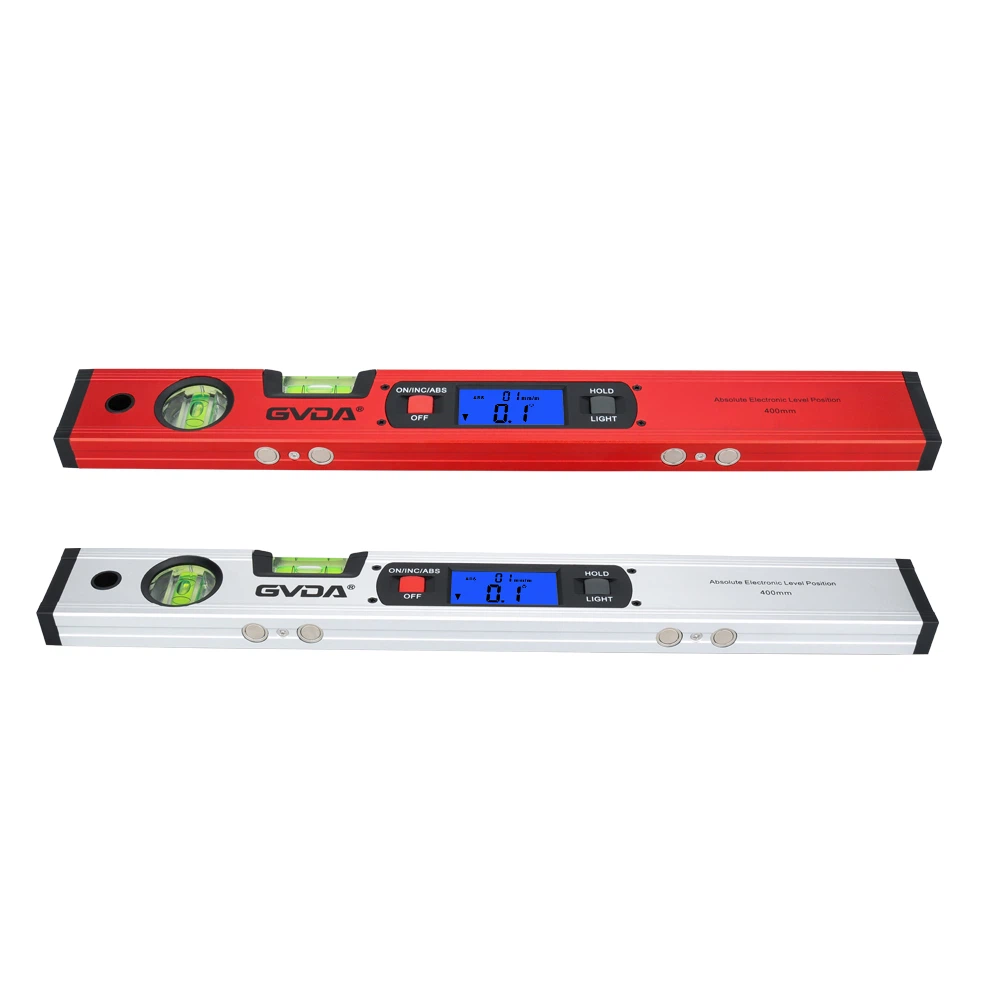

Ένας ηλεκτρονικός χάρακας στάθμης κατασκευάζεται με την προσθήκη ηλεκτρονικών κυκλωμάτων σε έναν κανονικό χάρακα στάθμης, συνήθως χρησιμοποιώντας μέτρηση λέιζερ και οθόνη LCD. Η βασική αρχή του είναι η ίδια με αυτή ενός χάρακα επιπέδου και η συγκεκριμένη αρχή λειτουργίας του είναι:
Ο ηλεκτρονικός χάρακας επιπέδου περιλαμβάνει ένα σώμα χάρακα και μια φυσαλίδα ισοπέδωσης. Σε κάθε άκρο της φυσαλίδας ισοπέδωσης, σωλήνες εκπομπής υπέρυθρων και σωλήνες λήψης υπέρυθρων τοποθετούνται αντίστοιχα και στις δύο πλευρές, οι οποίοι συνδέονται με το τροφοδοτικό και αντιστοιχούν στη θέση. Το άκρο εξόδου του σωλήνα λήψης υπερύθρων συνδέεται επίσης με ένα ηλεκτρονικό κύκλωμα που εμφανίζει τη θέση και την κατάσταση της φυσαλίδας νερού. Κατά τη μέτρηση, όταν η φυσαλίδα κινείται προς τα αριστερά ή προς τα δεξιά, η ένταση του σωλήνα δέκτη υπερύθρων στο αντίστοιχο άκρο αλλάζει, με αποτέλεσμα το άκρο εξόδου να παράγει ένα αντίστοιχο χαμηλό επίπεδο. Αφού περάσετε από το ηλεκτρονικό κύκλωμα, εμφανίζεται η θέση της φυσαλίδας.
Σε σύγκριση με τους παραδοσιακούς χάρακες στάθμης, οι ηλεκτρονικοί χάρακες στάθμης έχουν καλύτερη ακρίβεια και ευαισθησία λόγω του ότι ο σωλήνας δέκτη υπερύθρων έχει ένα συγκεκριμένο εύρος λήψης για εκπομπές υπέρυθρων και υψηλότερη ευαισθησία στο φως.
