Η αρχή και η ακρίβεια της μέτρησης του θορύβου με ηχομετρητή

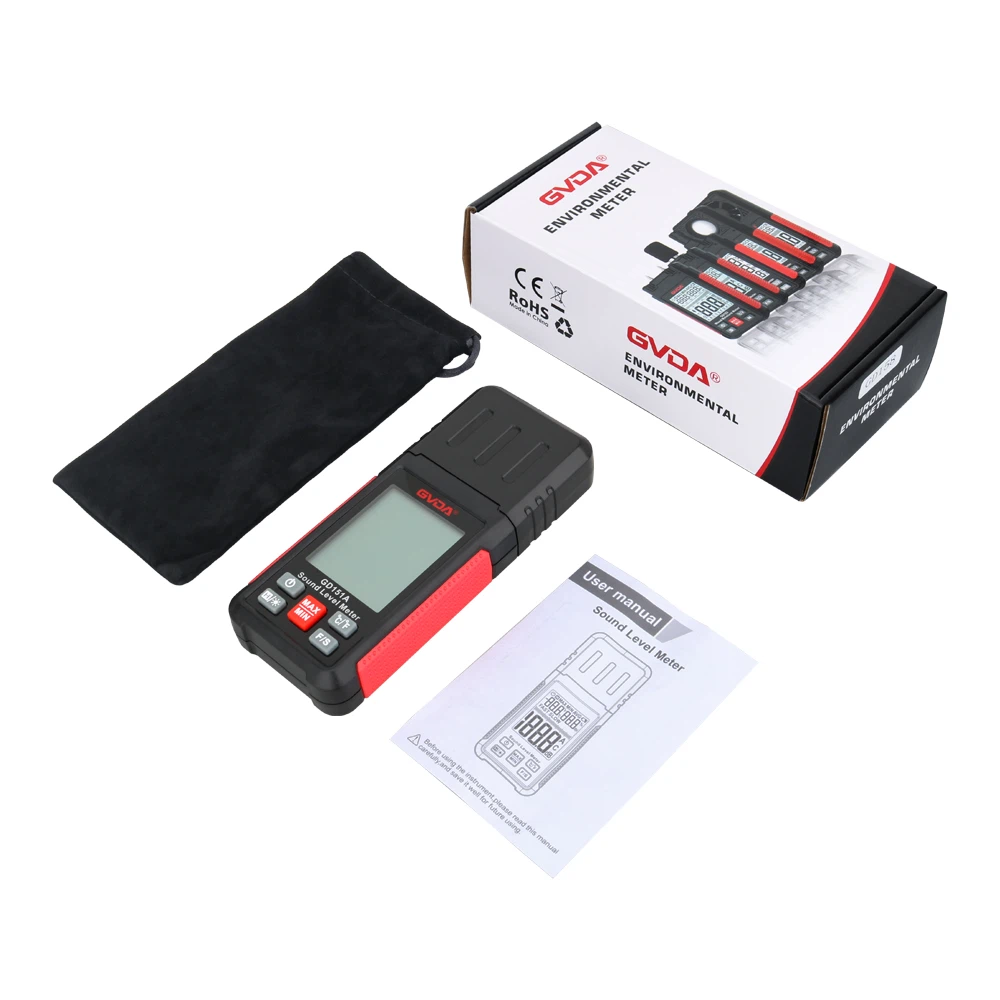

Ένας μετρητής στάθμης ήχου αποτελείται γενικά από ένα χωρητικό μικρόφωνο, προενισχυτή, εξασθενητή, ενισχυτή, δίκτυο στάθμισης συχνότητας και κεφαλή ένδειξης πραγματικής τιμής.
Η αρχή λειτουργίας ενός ηχομετρητή είναι ότι το μικρόφωνο μετατρέπει τον ήχο σε ηλεκτρικά σήματα και στη συνέχεια ο προενισχυτής μετατρέπει την αντίσταση ώστε να ταιριάζει το μικρόφωνο με τον εξασθενητή. Ο ενισχυτής προσθέτει το σήμα εξόδου στο δίκτυο στάθμισης, εκτελεί στάθμιση συχνότητας (ή εξωτερικό φίλτρο) στο σήμα και, στη συνέχεια, ενισχύει το σήμα σε ένα συγκεκριμένο πλάτος μέσω ενός εξασθενητή και ενισχυτή και το στέλνει στον ανιχνευτή πραγματικής τιμής (ή εξωτερικό επίπεδο μηχάνημα εγγραφής). Η τιμή του επιπέδου θορύβου δίνεται στην κεφαλή του δείκτη.
Υπάρχουν τρία τυπικά δίκτυα στάθμισης στους ηχομετρητές: A, B και C.
Το δίκτυο Α προσομοιώνει την απόκριση του ανθρώπινου αυτιού σε έναν καθαρό τόνο 40 τετραγωνικών στην ισοδύναμη καμπύλη απόκρισης. Το σχήμα καμπύλης του είναι αντίθετο με την καμπύλη απόκρισης ισοδύναμου 340 τετραγώνων, με αποτέλεσμα σημαντική εξασθένηση στη μέση και χαμηλή ζώνη συχνοτήτων του ηλεκτρικού σήματος. Το δίκτυο B προσομοιώνει την απόκριση του ανθρώπινου αυτιού σε 70 τετραγωνικούς καθαρούς τόνους, γεγονός που μειώνει σε κάποιο βαθμό το εύρος των ηλεκτρικών σημάτων χαμηλής συχνότητας.
Το δίκτυο C προσομοιώνει την απόκριση του ανθρώπινου αυτιού σε 100 τετραγωνικούς καθαρούς τόνους, με σχεδόν επίπεδη απόκριση σε όλο το εύρος συχνοτήτων ήχου. Η στάθμη ηχητικής πίεσης που μετράται από το ηχομετρητή μέσω ενός δικτύου στάθμισης συχνότητας ονομάζεται στάθμη ήχου. Ανάλογα με το δίκτυο στάθμισης που χρησιμοποιείται, ονομάζεται ηχητική στάθμη Α, στάθμη ήχου Β και στάθμη ήχου C, με μονάδες που καταγράφονται ως dB (A), dB (B) και dB (C).
Επί του παρόντος, οι ηχομετρητές που χρησιμοποιούνται για τη μέτρηση του θορύβου μπορούν να χωριστούν σε τέσσερις τύπους με βάση την ευαισθησία:
(1) Αργή. Η σταθερά χρόνου της κεφαλής του μετρητή είναι 1000 ms, συνήθως χρησιμοποιείται για τη μέτρηση του θορύβου σταθερής κατάστασης και η μετρούμενη τιμή είναι η πραγματική τιμή.
(2) Γρήγορα. Η σταθερά χρόνου της κεφαλής του μετρητή είναι 125ms, η οποία χρησιμοποιείται γενικά για τη μέτρηση ασταθούς θορύβου και θορύβου μεταφοράς με σημαντικές διακυμάνσεις. Το γρήγορο γρανάζι προσεγγίζει την απόκριση του ανθρώπινου αυτιού στον ήχο.
(3) Παλμός ή συγκράτηση παλμού. Ο χρόνος ανύψωσης της βελόνας του ρολογιού είναι 35 ms, ο οποίος χρησιμοποιείται για τη μέτρηση του θορύβου παλμού με μεγαλύτερη διάρκεια, όπως μηχανές διάτρησης, σφυριά πρέσας κ.λπ. Η μετρούμενη τιμή είναι * σημαντική τιμή.
(4) Διατήρηση αιχμής. Ο χρόνος ανύψωσης της βελόνας του ρολογιού είναι μικρότερος από 20 ms. Χρησιμοποιείται για τη μέτρηση παλμικών ήχων μικρής διάρκειας, όπως όπλα, πυροβολικό και εκρηκτικούς ήχους. Η μετρούμενη τιμή είναι η μέγιστη τιμή, η οποία είναι η μέγιστη τιμή. Ο ηχομετρητής μπορεί να συνδεθεί σε εξωτερικό φίλτρο και συσκευή εγγραφής για φασματική ανάλυση θορύβου.
Η ακρίβεια των ηχομετρητών είναι: Ακρίβεια επιπέδου I ± 0.7dB, Ακρίβεια επιπέδου ΙΙ ± 1dB, Ακρίβεια επιπέδου III ± 1,5 dB και κανονικοί ηχομετρητές ± 2dB
Τα ηχόμετρα μπορούν να χωριστούν σε δύο κατηγορίες ανάλογα με τον σκοπό τους: η μία χρησιμοποιείται για τη μέτρηση του θορύβου σταθερής κατάστασης και η άλλη για τη μέτρηση ασταθούς θορύβου και παλμικού θορύβου.
