Η συγκεκριμένη μέθοδος μέτρησης του πολύμετρου για τον έλεγχο της αντίστασης γείωσης
Όσον αφορά τη μέθοδο δοκιμής της αντίστασης γείωσης με ένα πολύμετρο, πριν από τη μέτρηση, τα τρία σώματα γείωσης A, B και C πρέπει να γυαλιστούν με γυαλόχαρτο για να μειωθεί η αντίσταση επαφής μεταξύ του ακροδέκτη δοκιμής και του σώματος γείωσης. Για αναφορά.

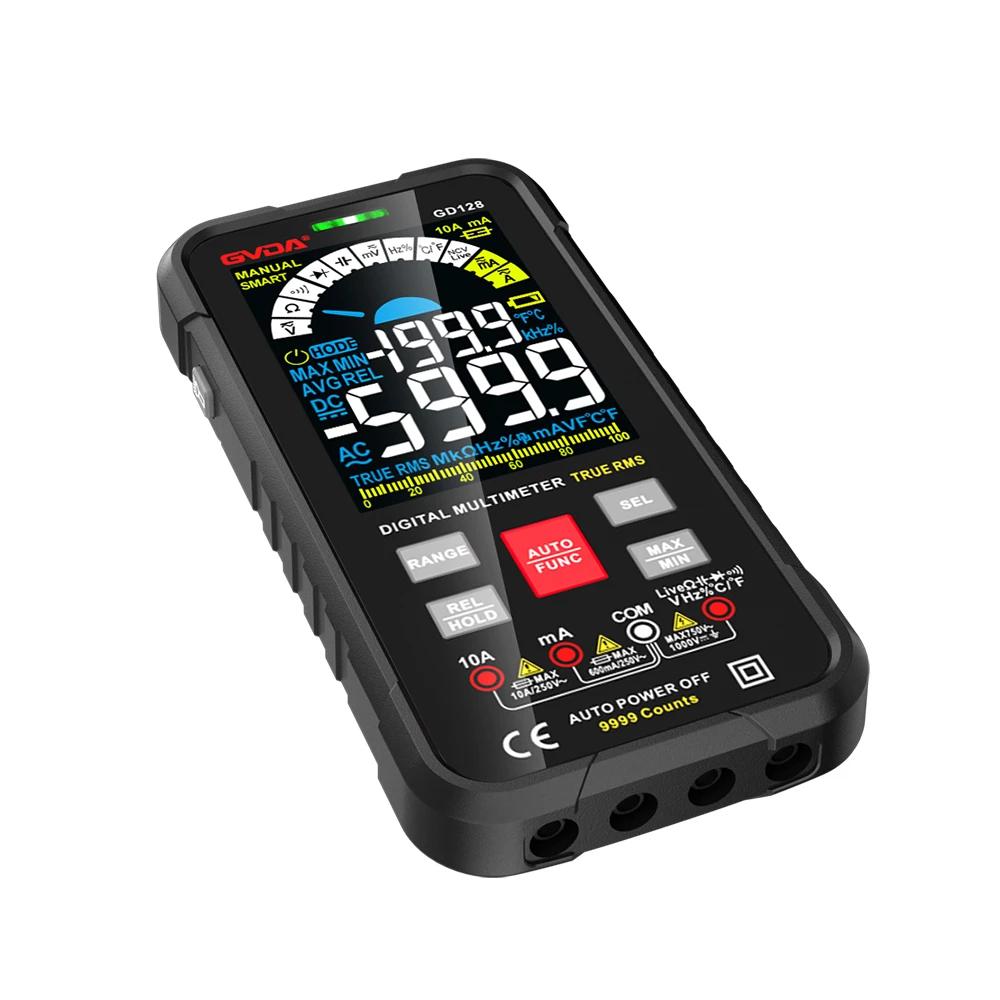

Πώς να δοκιμάσετε την αντίσταση γείωσης με ένα πολύμετρο
Κατά τη χρήση, ο ειδικός ελεγκτής αντίστασης γείωσης είναι ακριβός και άβολος στην αγορά. Μπορεί να χρησιμοποιηθεί ένα πολύμετρο για τη μέτρηση της αντίστασης γείωσης;
Χρησιμοποιώντας ένα πολύμετρο για τη δοκιμή της αντίστασης γείωσης σε διαφορετικές ιδιότητες εδάφους και συγκρίνοντας τα δεδομένα που μετρήθηκαν από το πολύμετρο με τα δεδομένα που μετρήθηκαν από έναν ειδικό ελεγκτή αντίστασης γείωσης, τα δύο είναι πολύ κοντά.
Μέθοδοι μέτρησης:
Βρείτε δύο στρογγυλό χάλυβα μήκους 8mm, μήκους 1m, ακονίστε το ένα άκρο ως βοηθητική ράβδο δοκιμής, τοποθετήστε τα στο έδαφος 5 μέτρα μακριά και από τις δύο πλευρές του σώματος γείωσης Α προς δοκιμή, το βάθος πρέπει να είναι μεγαλύτερο από 0.6m , και κρατήστε τα τρία σε ευθεία γραμμή. Εδώ, το Α είναι το προς δοκιμή σώμα γείωσης και το Β και το Γ είναι βοηθητικές ράβδοι δοκιμής.
Στη συνέχεια, χρησιμοποιήστε ένα πολύμετρο (μπλοκ R*1) για να μετρήσετε την τιμή αντίστασης μεταξύ Α και Β. Τα A και C, τα οποία καταγράφονται ως RAB, RAC, RBC αντίστοιχα, και στη συνέχεια η τιμή αντίστασης γείωσης του σώματος γείωσης Α μπορεί να ληφθεί με υπολογισμό.
Δεδομένου ότι η αντίσταση γείωσης αναφέρεται στην αντίσταση επαφής μεταξύ του σώματος γείωσης και του εδάφους, οι αντιστάσεις γείωσης των A, B και C είναι αντίστοιχα RA, RB και RC. Έστω η αντίσταση του εδάφους μεταξύ Α και Β είναι RX, επειδή η απόσταση μεταξύ AC και ΑΒ είναι ίση, η αντίσταση του εδάφους μεταξύ Α και Γ μπορεί επίσης να είναι RX. και επειδή BC=2AB, η αντίσταση του εδάφους μεταξύ Β και Γ είναι κοντινή
Φαίνεται ότι είναι 2RX, τότε:
RAB=RA συν RB συν RX.
①RAC=RA συν RC συν RX.
②RBC=RB συν RC συν 2RX.
③ Συνδυάστε το ① συν ②—③ για να πάρετε: RA=(RAB συν RAC—RBC)/2. ④
Ο τύπος ④ είναι ο τύπος υπολογισμού της αντίστασης γείωσης.
Παράδειγμα: Τα δεδομένα μέτρησης ενός σώματος γείωσης είναι τα εξής: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. Τότε: RA=(8,4 συν 9,3—10,5)/2=3,6(∩), οπότε η τιμή αντίστασης γείωσης του μετρούμενου σώματος γείωσης Α είναι 3,6∩.
Σημείωση: Πριν από τη μέτρηση, γυαλίστε τα τρία σώματα γείωσης A, B και C για να γυαλίσουν με γυαλόχαρτο για να ελαχιστοποιήσετε την αντίσταση επαφής μεταξύ του δοκιμαστικού καλωδίου και του σώματος γείωσης για να μειώσετε τα σφάλματα.
