Οι μέθοδοι και οι τεχνικές χρήσης των αμπερόμετρων σφιγκτήρα

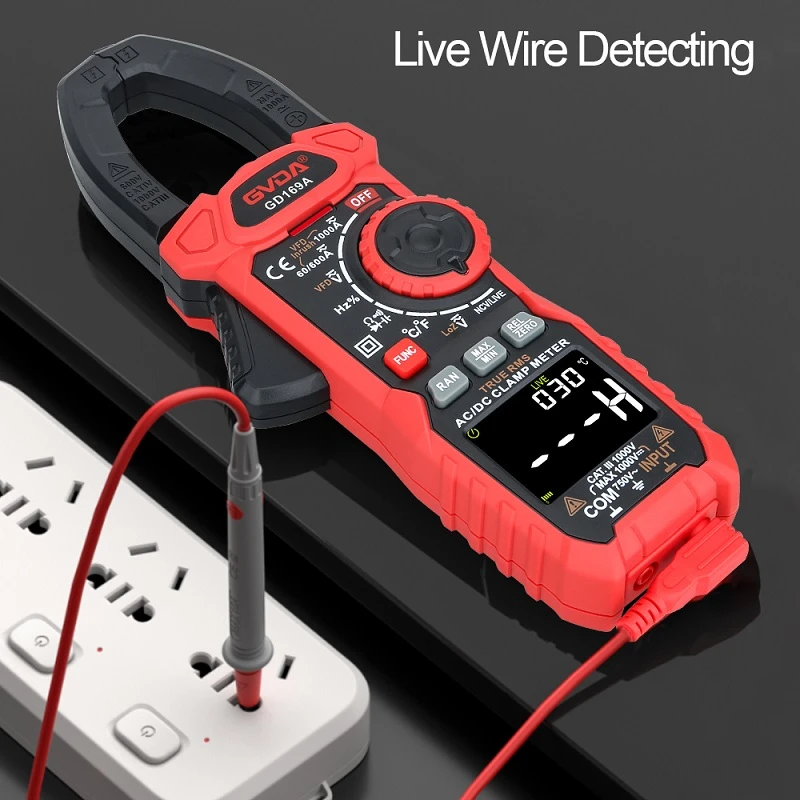

Ένα αμπερόμετρο τύπου σφιγκτήρα αποτελείται από έναν μετασχηματιστή ρεύματος και ένα αμπερόμετρο. Είναι ένα όργανο που χρησιμοποιείται για τη μέτρηση της στάθμης ρεύματος ενός ηλεκτρικού κυκλώματος λειτουργίας και μπορεί να μετρήσει το ρεύμα AC χωρίς διακοπή.
Χρήση αμπερόμετρου σφιγκτήρα
1. Προετοιμασία πριν από τη δοκιμή:
Ρίξτε μια ματιά στην πένσα. Οι σιαγόνες του οργάνου πρέπει να είναι καθαρές. Εάν υπάρχουν υπολείμματα ή λεκέδες λαδιού, θα πρέπει να καθαρίζονται εγκαίρως για να διασφαλιστεί ότι το μαγνητικό κύκλωμα είναι αυστηρά κλειστό και τα αποτελέσματα της μέτρησης είναι ακριβή.
Κοιτάξτε τον δείκτη. Παρατηρήστε τη θέση του δείκτη και εάν δεν είναι στο μηδέν, κάντε μια μηχανική ρύθμιση μηδέν.
2. Βήματα μέτρησης:
Το πρώτο βήμα είναι να επιλέξετε την περιοχή
Αρχικά, υπολογίστε το μέγεθος του μετρούμενου ρεύματος και ρυθμίστε το διακόπτη μεταφοράς στην επιθυμητή θέση μέτρησης. Εάν είναι αδύνατο να εκτιμηθεί το μέγεθος του μετρούμενου ρεύματος, χρησιμοποιήστε πρώτα το υψηλότερο εύρος εύρους για μέτρηση και, στη συνέχεια, προσαρμόστε το στο κατάλληλο εύρος ανάλογα με την κατάσταση μέτρησης.
Βήμα 2: Άνοιγμα και καλωδίωση
Το κλειδί για τη λειτουργία είναι να πιάσετε σφιχτά τη λαβή, να ανοίξετε τις σιαγόνες και να τοποθετήσετε το μετρημένο σύρμα. Για να μειωθούν τα σφάλματα, το μετρημένο σύρμα θα πρέπει να τοποθετηθεί στο κέντρο των σιαγόνων.
Βήμα 3: Ανάγνωση με κλειστό στόμα
Αφήστε τη λαβή και οι σιαγόνες θα επιστρέψουν φυσικά σε κατάσταση στενής επαφής. Αφού σταθεροποιηθεί ο δείκτης, διαβάστε τον αριθμό εμφάνισης. Εάν υπάρχει θόρυβος, ελέγξτε εάν οι σιαγόνες είναι σε στενή επαφή ή λειτουργήστε ξανά.
Βήμα 4: Άνοιγμα εκτός σύνδεσης
Πιάστε σφιχτά τη λαβή και ανοίξτε τις σιαγόνες για να επιτρέψετε στο μετρητή σφιγκτήρα να απομακρυνθεί από το σύρμα. Αφού ολοκληρωθεί η μέτρηση, γυρίστε το διακόπτη επιλογής εύρους στη θέση μέγιστης εμβέλειας.
3. Προφυλάξεις:
Η τάση του δοκιμασμένου κυκλώματος πρέπει να είναι χαμηλότερη από την ονομαστική τάση του αμπερόμετρου του σφιγκτήρα.
Κατά τη μέτρηση του ρεύματος των γραμμών υψηλής τάσης, είναι απαραίτητο να φοράτε μονωτικά γάντια, παπούτσια και να στέκεστε σε μονωτικά τακάκια.
3) Οι σιαγόνες πρέπει να είναι ερμητικά κλειστές και να μην μπορούν να μεταβούν σε περιοχή με ηλεκτρισμό.
4) Η περιοχή πρέπει να επιλεγεί κατάλληλα. Όταν επιλέγετε ένα εύρος, θα πρέπει πρώτα να επιλέξετε το μεγάλο εύρος, μετά να επιλέξετε το μικρό εύρος ή να εκτιμήσετε την τιμή της πινακίδας.
5) Τοποθετήστε το σύρμα στο κέντρο των σιαγόνων.
6) Αφού ολοκληρωθεί η μέτρηση, ο διακόπτης μεταφοράς θα πρέπει να τοποθετηθεί στην πλησιέστερη απόσταση.
4. Τεχνικές μέτρησης:
Κατά τη μέτρηση μικρών ρευμάτων κάτω των 5Α, προκειμένου να βελτιωθεί η ακρίβεια της μέτρησης, εάν οι συνθήκες το επιτρέπουν, το μετρούμενο καλώδιο μπορεί να τυλιχτεί μερικές ακόμη στροφές και στη συνέχεια να τοποθετηθεί στον σφιγκτήρα για μέτρηση. Σε αυτό το σημείο, το πραγματικό ρεύμα θα πρέπει να είναι η ένδειξη του οργάνου διαιρεμένη με τον αριθμό των στροφών του σύρματος που τοποθετούνται στον σφιγκτήρα.
