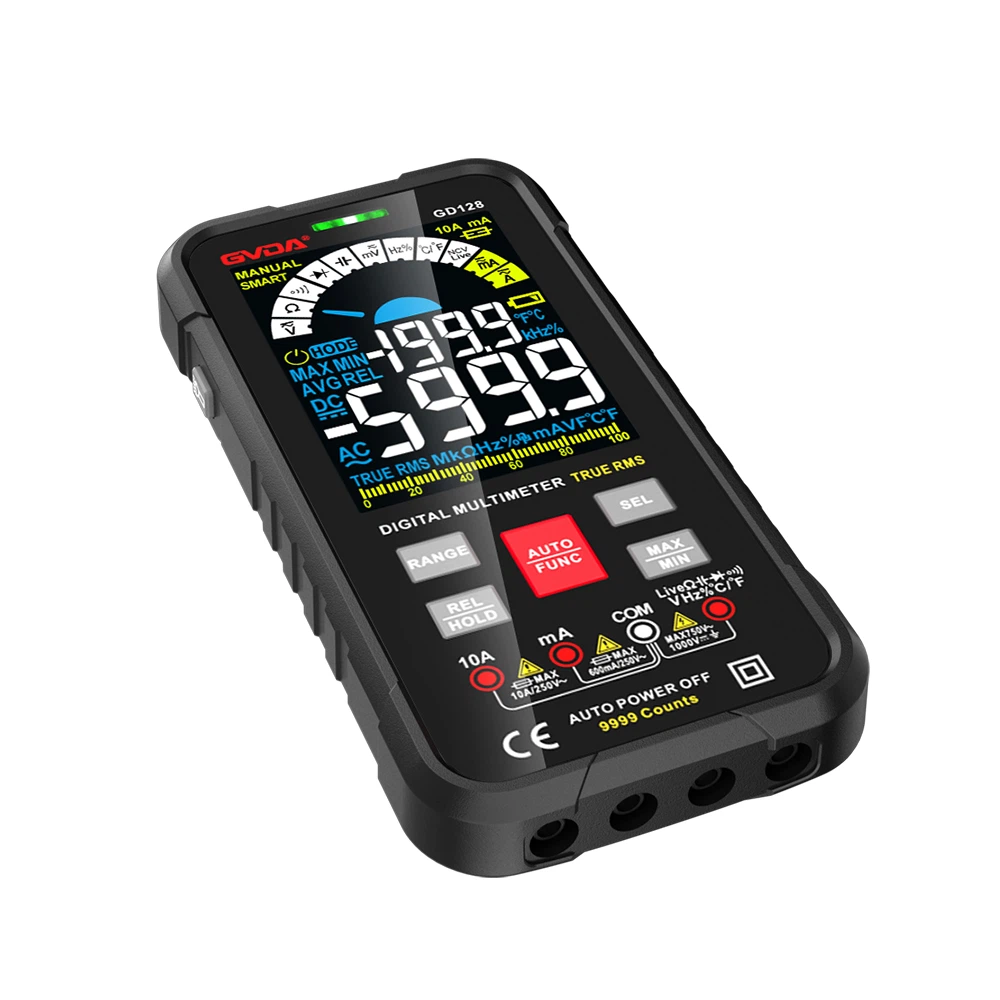

Η χρήση ενός πολύμετρου για τον έλεγχο του πυκνωτή είναι μια καλή ή κακή μέθοδος.
Οι πυκνωτές, που συχνά αναφέρονται απλώς ως πυκνωτές για την ικανότητά τους να συγκρατούν φορτίο, υποδηλώνονται με το γράμμα C. Ορισμός 1: Ένας πυκνωτής, όπως υποδηλώνει το όνομά του, είναι «ένα δοχείο για ηλεκτρική ενέργεια», μια συσκευή που κρατά ηλεκτρικό φορτίο. Αγγλικό όνομα: πυκνωτής. Ο πυκνωτής είναι ένα από τα ηλεκτρονικά εξαρτήματα που χρησιμοποιούνται σε μεγάλο αριθμό ηλεκτρονικών συσκευών, που χρησιμοποιείται ευρέως στην απομόνωση κυκλώματος μέσω του σταυρού, της σύζευξης, της παράκαμψης, του φιλτραρίσματος, του κυκλώματος συντονισμού, της μετατροπής ενέργειας, του ελέγχου κ.λπ.. Ορισμός 2: Πυκνωτής, οποιοιδήποτε δύο αγωγοί (συμπεριλαμβανομένων των καλωδίων) που είναι μονωμένα μεταξύ τους και τοποθετούνται πολύ κοντά μεταξύ τους αποτελούν έναν πυκνωτή.
Η χωρητικότητα είναι διαφορετική από τον πυκνωτή. Η χωρητικότητα είναι ένα θεμελιώδες φυσικό μέγεθος με το σύμβολο C και τη μονάδα F (farad).
Γενικός τύπος C=Q / U πυκνωτής παράλληλης πλάκας ειδικός τύπος: η ένταση ηλεκτρικού πεδίου μεταξύ των πλακών E=U/d, προσδιοριστής χωρητικότητας πυκνωτή C=εS/4πkd
Με τις γρήγορες αλλαγές στην ηλεκτρονική τεχνολογία πληροφοριών, τα ψηφιακά ηλεκτρονικά προϊόντα ενημερώνονται όλο και πιο γρήγορα σε τηλεοράσεις επίπεδης οθόνης (LCD και PDP), φορητούς υπολογιστές, ψηφιακές φωτογραφικές μηχανές και άλλα προϊόντα που βασίζονται στην παραγωγή και τις πωλήσεις καταναλωτικών ηλεκτρονικών προϊόντων συνεχίζουν να αυξάνονται , οδηγώντας την ανάπτυξη της βιομηχανίας πυκνωτών. Και οδήγησε στην ανάπτυξη συναφών υλικών, βιομηχανία εξοπλισμού, η Κίνα έγινε ο κορυφαίος παραγωγός πυκνωτών στον κόσμο.
1, η ανίχνευση σταθερών πυκνωτών
Ανίχνευση μικρών πυκνωτών κάτω από 10pF
Επειδή η χωρητικότητα των σταθερών πυκνωτών κάτω των 10PF είναι πολύ μικρή, η μέτρηση με ένα πολύμετρο μπορεί να ελέγξει μόνο ποιοτικά εάν υπάρχει διαρροή, εσωτερικό βραχυκύκλωμα ή φαινόμενο βλάβης. Μέτρηση, μπορείτε να επιλέξετε το μπλοκ πολύμετρου R × 10k, με δύο στυλό που συνδέονται σε οποιεσδήποτε δύο ακίδες του πυκνωτή, η αντίσταση πρέπει να είναι άπειρη. Εάν η μετρούμενη αντίσταση (ταλάντευση δείκτη προς τα δεξιά) είναι μηδέν, τότε η διαρροή του πυκνωτή ζημιά ή εσωτερική βλάβη.
Β δοκιμάστε 10PF ~ 0 01μF σταθερό πυκνωτή αν το φαινόμενο φόρτισης, και στη συνέχεια κρίνετε το καλό ή το κακό του.
Επιλογή πολυμέτρου R × 1k μπλοκ. Οι τιμές δύο τρανζίστορ είναι περισσότερες από 100 και το ρεύμα διείσδυσης πρέπει να είναι μικρό. Μπορεί να επιλέξει 3DG6 και άλλα μοντέλα τρανζίστορ πυριτίου για να σχηματίσει έναν σύνθετο σωλήνα. Τα κόκκινα και μαύρα στυλό του πολύμετρου συνδέονται με τον πομπό e και τον συλλέκτη c του σύνθετου σωλήνα. Λόγω του ενισχυτικού αποτελέσματος του σύνθετου τρανζίστορ, η μετρούμενη χωρητικότητα της διαδικασίας φόρτισης και εκφόρτισης που πρόκειται να ενισχυθεί, έτσι ώστε το πλάτος αιώρησης του δείκτη του πολύμετρου αυξήθηκε, διευκολύνοντας έτσι την παρατήρηση. Θα πρέπει να σημειωθεί ότι: στη δοκιμή * εργαστείτε, ειδικά στη μέτρηση της μικρότερης χωρητικότητας, για να αλλάξετε επανειλημμένα την επαφή του ακροδέκτη μετρούμενης χωρητικότητας A, B δύο σημείων, για να δείτε καθαρά την ταλάντευση του δείκτη του πολύμετρου.
C Για σταθερούς πυκνωτές πάνω από 0,01μF, το πολύμετρο μπορεί να χρησιμοποιηθεί για να ελέγξει απευθείας τον πυκνωτή με ή χωρίς διαδικασία φόρτισης και εσωτερικό βραχυκύκλωμα ή διαρροή, και σύμφωνα με το μέγεθος της ταλάντευσης του δείκτη προς τα δεξιά για εκτίμηση η χωρητικότητα του πυκνωτή.
2, Δοκιμή ηλεκτρολυτικού πυκνωτή
A Επειδή η χωρητικότητα των ηλεκτρολυτικών πυκνωτών είναι πολύ μεγαλύτερη από αυτή των γενικών σταθερών πυκνωτών, επομένως, κατά τη μέτρηση, θα πρέπει να επιλέγεται το κατάλληλο εύρος για διαφορετικές χωρητικότητες. Σύμφωνα με την εμπειρία, γενικά, χωρητικότητα 1 ~ 47 μF, διαθέσιμη μέτρηση μπλοκ R × 1 k, χωρητικότητα μεγαλύτερη από 47 μF μπορεί να είναι μέτρηση μπλοκ R × 100.
B θα είναι το πολύμετρο κόκκινο στυλό που συνδέεται με τον αρνητικό πόλο, το μαύρο στυλό που συνδέεται με τον θετικό πόλο, μόλις τη στιγμή της επαφής, ο δείκτης του πολύμετρου που βρίσκεται στα δεξιά μιας μεγαλύτερης απόκλισης (για το ίδιο μπλοκ αντίστασης, τόσο μεγαλύτερη όσο μεγαλύτερη είναι η χωρητικότητα, τόσο μεγαλύτερο είναι το πλάτος του εκκρεμούς) και στη συνέχεια στρίψτε σταδιακά προς τα αριστερά μέχρι να σταματήσει σε μια συγκεκριμένη θέση. Αυτή τη στιγμή η τιμή αντίστασης είναι η αντίσταση διαρροής προς τα εμπρός των ηλεκτρολυτικών πυκνωτών, αυτή η τιμή είναι ελαφρώς μεγαλύτερη από την αντίστροφη αντίσταση διαρροής. Η πρακτική εμπειρία δείχνει ότι η αντίσταση διαρροής των ηλεκτρολυτικών πυκνωτών θα πρέπει γενικά να είναι μεγαλύτερη από μερικές εκατοντάδες kΩ, διαφορετικά δεν θα λειτουργήσει σωστά. Στη δοκιμή, εάν το θετικό και το αντίστροφο δεν είναι φαινόμενο φόρτισης, δηλαδή η βελόνα δεν κινείται, σημαίνει ότι η χωρητικότητα εξαφανίζεται ή εσωτερική αποσύνδεση. εάν η μετρούμενη αντίσταση είναι πολύ μικρή ή μηδενική, η διαρροή του πυκνωτή ή έχει καταστραφεί λόγω βλάβης, δεν μπορεί να χρησιμοποιηθεί ξανά.
C Για θετικά και αρνητικά σημάδια του ηλεκτρολυτικού πυκνωτή είναι άγνωστο, μπορεί να χρησιμοποιηθεί για τη μέτρηση της αντίστασης διαρροής της παραπάνω μεθόδου για τον εντοπισμό. Δηλαδή, την πρώτη αυθαίρετη μέτρηση της αντίστασης διαρροής, θυμηθείτε το μέγεθός της, και στη συνέχεια ανταλλάξτε το στυλό και στη συνέχεια μετρήστε μια τιμή αντίστασης. Δύο μετρήσεις στην τιμή αντίστασης της μεγαλύτερης είναι η θετική σύνδεση, δηλαδή η μαύρη πένα συνδέεται στον θετικό ακροδέκτη, η κόκκινη πένα συνδέεται στον αρνητικό ακροδέκτη.
Χρησιμοποιήστε το μπλοκ αντίστασης πολύμετρου, χρησιμοποιώντας τον ηλεκτρολυτικό πυκνωτή για θετική και αρνητική μέθοδο φόρτισης, σύμφωνα με τον δείκτη στα δεξιά του μεγέθους της ταλάντευσης, μπορείτε να υπολογίσετε την χωρητικότητα του ηλεκτρολυτικού πυκνωτή.
3, Ανίχνευση μεταβλητού πυκνωτή
Περιστρέψτε απαλά τον άξονα με το χέρι, θα πρέπει να αισθάνεται πολύ ομαλό, και δεν πρέπει να αισθάνεται μερικές φορές χαλαρό και μερικές φορές σφιχτό ή ακόμα και στάσιμο φαινόμενο. Θα μεταφέρει τον άξονα προς τα εμπρός, πίσω, πάνω, κάτω, αριστερά, δεξιά και άλλες κατευθύνσεις για την προώθηση, ο άξονας δεν πρέπει να είναι χαλαρό φαινόμενο.
B Περιστρέψτε τον άξονα με το ένα χέρι και αγγίξτε ελαφρά την εξωτερική άκρη του σετ κινούμενου τεμαχίου με το άλλο χέρι και δεν θα πρέπει να αισθανθείτε χαλαρότητα. Ένας μεταβλητός πυκνωτής με κακή επαφή μεταξύ του άξονα και του κινούμενου τεμαχίου δεν μπορεί να χρησιμοποιηθεί περαιτέρω.
C Τοποθετήστε το πολύμετρο στο μπλοκ R×10k, συνδέστε τα δύο στυλό στις εξόδους των κινητών και σταθερών τεμαχίων του μεταβλητού πυκνωτή με το ένα χέρι και συνδέστε τον ρότορα στις εξόδους των κινητών και σταθερών τεμαχίων με το Αφετέρου.
τέλος του μεταβλητού πυκνωτή, το άλλο χέρι θα περιστρέψει αργά τον άξονα μερικές φορές, ο δείκτης του πολύμετρου πρέπει να βρίσκεται στη θέση άπειρου. Στη διαδικασία περιστροφής του περιστροφικού άξονα, εάν ο δείκτης μερικές φορές δείχνει στο μηδέν, υποδεικνύοντας ότι υπάρχει ένα σημείο βραχυκυκλώματος μεταξύ του κινούμενου τεμαχίου και του σταθερού τεμαχίου. Αν συναντηθεί σε μια συγκεκριμένη γωνία, η ένδειξη του πολύμετρου δεν είναι άπειρο, αλλά μια ορισμένη αντίσταση, που δείχνει ότι υπάρχει διαρροή μεταβλητών πυκνωτών μεταξύ του κινούμενου τεμαχίου και του σταθερού τεμαχίου.
