Αυτή είναι μια μέθοδος ανίχνευσης με την ανίχνευση της αντίστασης συνεχούς ρεύματος κάθε ακροδέκτη του IC (το IC βρίσκεται στο κύκλωμα), της τάσης AC και DC προς τη γείωση και του συνολικού ρεύματος λειτουργίας. Αυτή η μέθοδος ξεπερνά τους περιορισμούς της αντικατάστασης του IC και το πρόβλημα της αποσυναρμολόγησης του IC στη μέθοδο δοκιμής αντικατάστασης και είναι η πιο συχνά χρησιμοποιούμενη και πρακτική μέθοδος για την ανίχνευση IC.
1. Μέθοδος ανίχνευσης αντίστασης DC εντός κυκλώματος

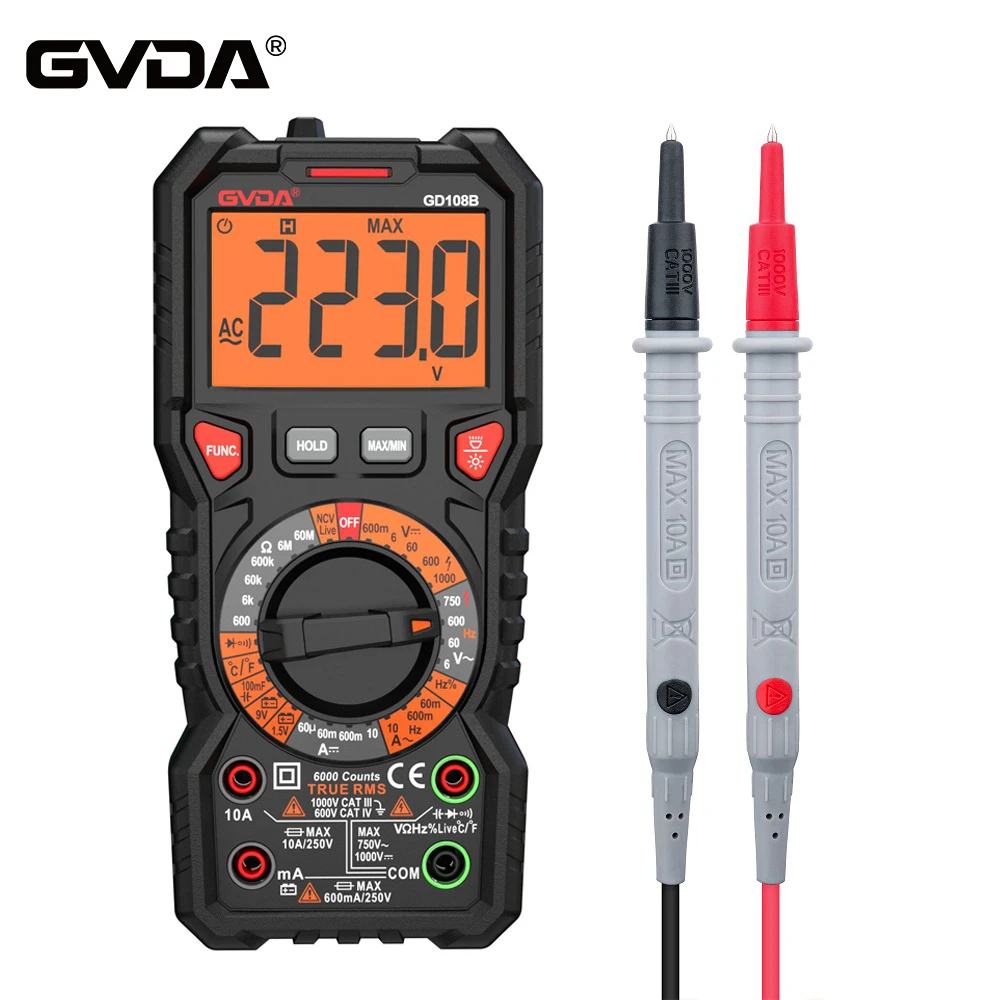

Αυτός είναι ένας τρόπος να χρησιμοποιήσετε το μπλοκ ωμ ενός πολύμετρου για να μετρήσετε απευθείας τις τιμές θετικής και αρνητικής αντίστασης DC κάθε ακίδας του IC και των περιφερειακών εξαρτημάτων στην πλακέτα κυκλώματος και να το συγκρίνετε με τα κανονικά δεδομένα για να βρείτε και να προσδιορίσετε το σφάλμα. Δώστε προσοχή στα ακόλουθα τρία σημεία κατά τη μέτρηση:
(1) Αποσυνδέστε πριν από τη μέτρηση για να αποφύγετε ζημιά στο αμπερόμετρο και τα εξαρτήματα κατά τη διάρκεια της δοκιμής.
(2) Η εσωτερική τάση του ηλεκτρικού μπλοκ του πολυμέτρου δεν πρέπει να είναι μεγαλύτερη από 6 V και η περιοχή είναι κατά προτίμηση R×100 ή R×1k.
(3) Κατά τη μέτρηση των παραμέτρων ακίδας IC, θα πρέπει να δίνεται προσοχή στις συνθήκες μέτρησης, όπως το δοκιμασμένο μοντέλο, η θέση του συρόμενου βραχίονα του ποτενσιόμετρου που σχετίζεται με το IC, κ.λπ., και η ποιότητα των εξαρτημάτων του περιφερειακού κυκλώματος επίσης να ληφθούν υπόψη.
2. Μέθοδος μέτρησης τάσης εργασίας συνεχούς ρεύματος
Αυτός είναι ένας τρόπος μέτρησης της τάσης τροφοδοσίας συνεχούς ρεύματος και της τάσης λειτουργίας των περιφερειακών εξαρτημάτων με ένα μπλοκ τάσης DC πολύμετρου υπό την προϋπόθεση ενεργοποίησης. εντοπίστε την τιμή τάσης συνεχούς ρεύματος κάθε ακροδέκτη του IC στη γείωση και συγκρίνετε τη με την κανονική τιμή και, στη συνέχεια, συμπιέστε το εύρος σφάλματος. Εντοπίστε το κατεστραμμένο εξάρτημα. Δώστε προσοχή στα ακόλουθα οκτώ σημεία κατά τη μέτρηση:
(1) Η εσωτερική αντίσταση του πολύμετρου πρέπει να είναι αρκετά μεγάλη, τουλάχιστον 10 φορές μεγαλύτερη από την αντίσταση του υπό δοκιμή κυκλώματος, ώστε να μην προκαλούνται μεγάλα σφάλματα μέτρησης.
(2) Συνήθως στρέφετε κάθε ποτενσιόμετρο στη μεσαία θέση. Εάν πρόκειται για τηλεόραση, η πηγή σήματος θα πρέπει να χρησιμοποιεί μια τυπική γεννήτρια σήματος έγχρωμης γραμμής.
(3) Θα πρέπει να λαμβάνονται αντιολισθητικά μέτρα για τους ακροδέκτες ή τους ανιχνευτές δοκιμής. Οποιοδήποτε στιγμιαίο βραχυκύκλωμα μπορεί εύκολα να καταστρέψει το IC. Μπορούν να χρησιμοποιηθούν οι ακόλουθες μέθοδοι για να αποτραπεί η ολίσθηση του στυλό δοκιμής: πάρτε έναν πυρήνα βαλβίδας ποδηλάτου και βάλτε τον στο άκρο του στυλό δοκιμής και αυξήστε το άκρο του στυλό δοκιμής κατά περίπου 0.5 χιλιοστά, κάτι που όχι μόνο μπορεί να κάνει δοκιμή μύτη στυλό σε καλή επαφή με το δοκιμασμένο σημείο, αλλά και να αποτρέψει αποτελεσματικά την ολίσθηση. Δεν θα βραχυκυκλωθεί ακόμα κι αν χτυπήσει σε γειτονικό σημείο.
(4) Όταν η μετρούμενη τάση ενός συγκεκριμένου ακροδέκτη δεν ταιριάζει με την κανονική τιμή, θα πρέπει να αναλυθεί ανάλογα με το εάν η τάση του ακροδέκτη έχει σημαντικό αντίκτυπο στην κανονική λειτουργία του IC και στις αντίστοιχες αλλαγές στην τάση άλλων ακίδων, έτσι ώστε να κρίνουμε αν το IC είναι καλό ή κακό.
(5) Η τάση του ακροδέκτη IC θα επηρεαστεί από τα περιφερειακά. Όταν παρουσιάζεται διαρροή, βραχυκύκλωμα, ανοιχτό κύκλωμα ή αλλαγή τιμής σε περιφερειακά εξαρτήματα ή το περιφερειακό κύκλωμα συνδέεται σε ποτενσιόμετρο με μεταβλητή αντίσταση, η θέση του ολισθαίνου βραχίονα του ποτενσιόμετρου είναι διαφορετική, γεγονός που θα προκαλέσει αλλαγή της τάσης της ακίδας.
(6) Εάν η τάση κάθε ακροδέκτη του IC είναι κανονική, θεωρείται γενικά ότι το IC είναι κανονικό. εάν η τάση ορισμένων ακίδων του IC είναι μη φυσιολογική, θα πρέπει να ξεκινήσετε από το σημείο όπου η απόκλιση από την κανονική τιμή είναι η μεγαλύτερη και να ελέγξετε εάν τα περιφερειακά εξαρτήματα είναι ελαττωματικά. Εάν δεν υπάρχει σφάλμα, το IC είναι πιθανό να καταστραφεί. .
(7) Για συσκευές δυναμικής λήψης, όπως τηλεοράσεις, η τάση κάθε ακροδέκτη του IC είναι διαφορετική όταν υπάρχει σήμα ή όχι. Εάν διαπιστωθεί ότι η τάση του ακροδέκτη δεν πρέπει να αλλάξει αλλά αλλάζει πολύ και αυτή που πρέπει να αλλάξει με το μέγεθος του σήματος και τις διαφορετικές θέσεις του ρυθμιζόμενου στοιχείου δεν αλλάζει, μπορεί να προσδιοριστεί ότι το IC έχει υποστεί ζημιά.
(8) Για μια συσκευή με πολλαπλούς τρόπους λειτουργίας, όπως μια συσκευή εγγραφής βίντεο, η τάση κάθε ακροδέκτη του IC είναι επίσης διαφορετική σε διαφορετικές λειτουργίες λειτουργίας.
3. Μέθοδος μέτρησης της τάσης εργασίας AC
Για να κατανοήσετε την αλλαγή του σήματος εναλλασσόμενου ρεύματος IC, μπορεί να χρησιμοποιηθεί ένα πολύμετρο με βύσμα dB για να εκτελέσει μια κατά προσέγγιση μέτρηση της τάσης λειτουργίας AC του κυκλώματος. Κατά τη δοκιμή, το πολύμετρο τοποθετείται στο μπλοκ τάσης AC και το θετικό καλώδιο δοκιμής εισάγεται στην υποδοχή dB. για ένα πολύμετρο χωρίς υποδοχή dB, είναι απαραίτητο να συνδέσετε ένα μπλοκ 0.1-0.5μF DC στο θετικό καλώδιο δοκιμής σε σειρά. Αυτή η μέθοδος είναι κατάλληλη για IC με σχετικά χαμηλή συχνότητα λειτουργίας, όπως το πρώτο στάδιο ενισχυτή μιας τηλεόρασης, κυκλώματα σάρωσης πεδίου κ.λπ. Επειδή αυτά τα κυκλώματα έχουν διαφορετικές φυσικές συχνότητες και κυματομορφές, τα δεδομένα μέτρησης είναι κατά προσέγγιση και είναι μόνο για αναφορά.
4. Μέθοδος μέτρησης συνολικού ρεύματος
Αυτή η μέθοδος είναι μια μέθοδος για να κρίνουμε εάν το IC είναι καλό ή κακό ανιχνεύοντας το συνολικό ρεύμα της γραμμής τροφοδοσίας IC. Δεδομένου ότι τα περισσότερα από τα IC είναι απευθείας συνδεδεμένα, όταν το IC είναι κατεστραμμένο (όπως βλάβη σύνδεσης PN ή ανοιχτό κύκλωμα), θα προκαλέσει κορεσμό και διακοπή του επόμενου σταδίου και θα αλλάξει το συνολικό ρεύμα. Επομένως, το IC μπορεί να κριθεί αν είναι καλό ή κακό μετρώντας το συνολικό ρεύμα. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της πτώσης τάσης της αντίστασης στη διαδρομή ισχύος και να χρησιμοποιήσει το νόμο του Ohm για τον υπολογισμό της συνολικής τιμής ρεύματος.
