Δομή αμπερόμετρου σφιγκτήρα μετασχηματιστή και αρχή λειτουργίας
Δομή και αρχή

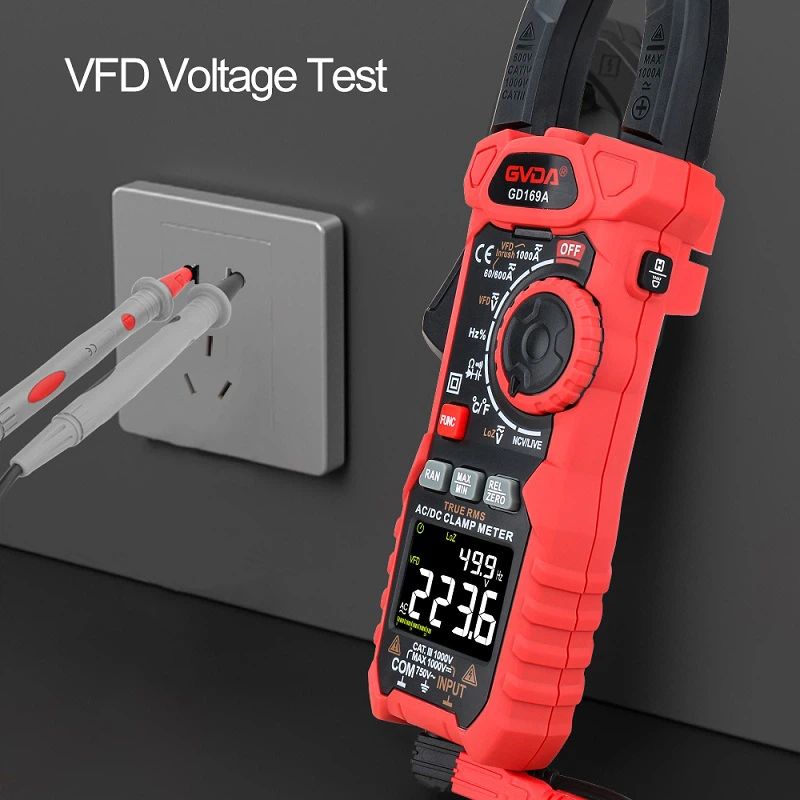

Ο μετρητής σφιγκτήρα αποτελείται ουσιαστικά από έναν μετασχηματιστή ρεύματος, ένα κλειδί σφιγκτήρα και ένα μαγνητοηλεκτρικό όργανο ανορθωτή με δύναμη αντίδρασης.
Η αρχή λειτουργίας του μετρητή σφιγκτήρα είναι η ίδια με αυτή του μετασχηματιστή. Το πρωτεύον πηνίο είναι το σύρμα που διέρχεται από τον σιδερένιο πυρήνα τύπου σφιγκτήρα, ο οποίος είναι ισοδύναμος με το πρωτεύον πηνίο ενός μετασχηματιστή με μία στροφή. Αυτός είναι ένας μετασχηματιστής κλιμάκωσης. Το δευτερεύον πηνίο και το αμπερόμετρο για μέτρηση σχηματίζουν έναν δευτερεύοντα βρόχο. Όταν το εναλλασσόμενο ρεύμα ρέει μέσα από το καλώδιο, αυτή η στροφή του πηνίου είναι που παράγει ένα εναλλασσόμενο μαγνητικό πεδίο και ένα επαγόμενο ρεύμα στον δευτερεύοντα βρόχο. Ο λόγος του ρεύματος προς το πρωτεύον ρεύμα είναι ισοδύναμος με τον αντίστροφο λόγο των στροφών του πρωτεύοντος και του δευτερεύοντος πηνίου. Το αμπερόμετρο του σφιγκτήρα χρησιμοποιείται για τη μέτρηση μεγάλου ρεύματος. Εάν το ρεύμα δεν είναι αρκετά μεγάλο, ο αριθμός των στροφών του πρωτεύοντος αγωγού μπορεί να αυξηθεί όταν διέρχεται από το αμπερόμετρο του σφιγκτήρα και το μετρούμενο ρεύμα μπορεί να διαιρεθεί με τον αριθμό των στροφών.
Η δευτερεύουσα περιέλιξη του μετασχηματιστή ρεύματος διαμπερούς πυρήνα του αμπερόμετρου σφιγκτήρα τυλίγεται στον πυρήνα σιδήρου και συνδέεται με το αμπερόμετρο AC και η κύρια περιέλιξή του είναι το μετρημένο καλώδιο που διέρχεται από το κέντρο του μετασχηματιστή. Το κουμπί είναι στην πραγματικότητα ένας διακόπτης επιλογής εμβέλειας και η λειτουργία του κλειδιού είναι να ανοίγει και να κλείνει το κινητό μέρος του πυρήνα του μετασχηματιστή διαμπερούς πυρήνα, έτσι ώστε να μπορεί να συσφίξει τον μετρούμενο αγωγό.
Κατά τη μέτρηση του ρεύματος, πιέστε το κλειδί, ανοίξτε τη σιαγόνα και τοποθετήστε τον αγωγό που μεταφέρει ρεύμα προς μέτρηση στη μέση του μετασχηματιστή ρεύματος διαμπερούς οπής. Όταν εναλλασσόμενο ρεύμα διέρχεται από τον προς μέτρηση αγωγό, η μαγνητική ροή του εναλλασσόμενου ρεύματος προκαλεί ρεύμα στο δευτερεύον τύλιγμα του μετασχηματιστή, το οποίο διέρχεται από το πηνίο του ηλεκτρομαγνητικού αμπερόμετρου, προκαλώντας την εκτροπή του δείκτη και υποδεικνύοντας τη μετρούμενη τιμή ρεύματος στο την κλίμακα καντράν.
Αφού βάλετε το μετρημένο σύρμα στο παράθυρο μέσω του κουμπιού του σιδερένιου πυρήνα, δώστε προσοχή στην καλή σύμπτωση μεταξύ των δύο όψεων της σιαγόνας και μην αφήσετε άλλα αντικείμενα να μπουν στη μέση.
Το μικρό εύρος z του μετρητή σφιγκτήρα είναι 5Α και το σφάλμα οθόνης θα είναι μεγαλύτερο κατά τη μέτρηση μικρού ρεύματος. Αυτό είναι ότι το ηλεκτρισμένο καλώδιο μπορεί να τυλιχτεί γύρω από τον μετρητή σφιγκτήρα για αρκετές εβδομάδες και στη συνέχεια να μετρηθεί, και η τιμή ανάγνωσης που προκύπτει διαιρείται με τον αριθμό των στροφών, που είναι το απαιτούμενο αποτέλεσμα.
