Βήματα συντήρησης ρυθμιστή τάσης
1, Κατά την επισκευή του τροφοδοτικού μεταγωγής, χρησιμοποιήστε πρώτα ένα πολύμετρο για να εντοπίσετε εάν τα εξαρτήματα ισχύος είναι βραχυκυκλωμένα.

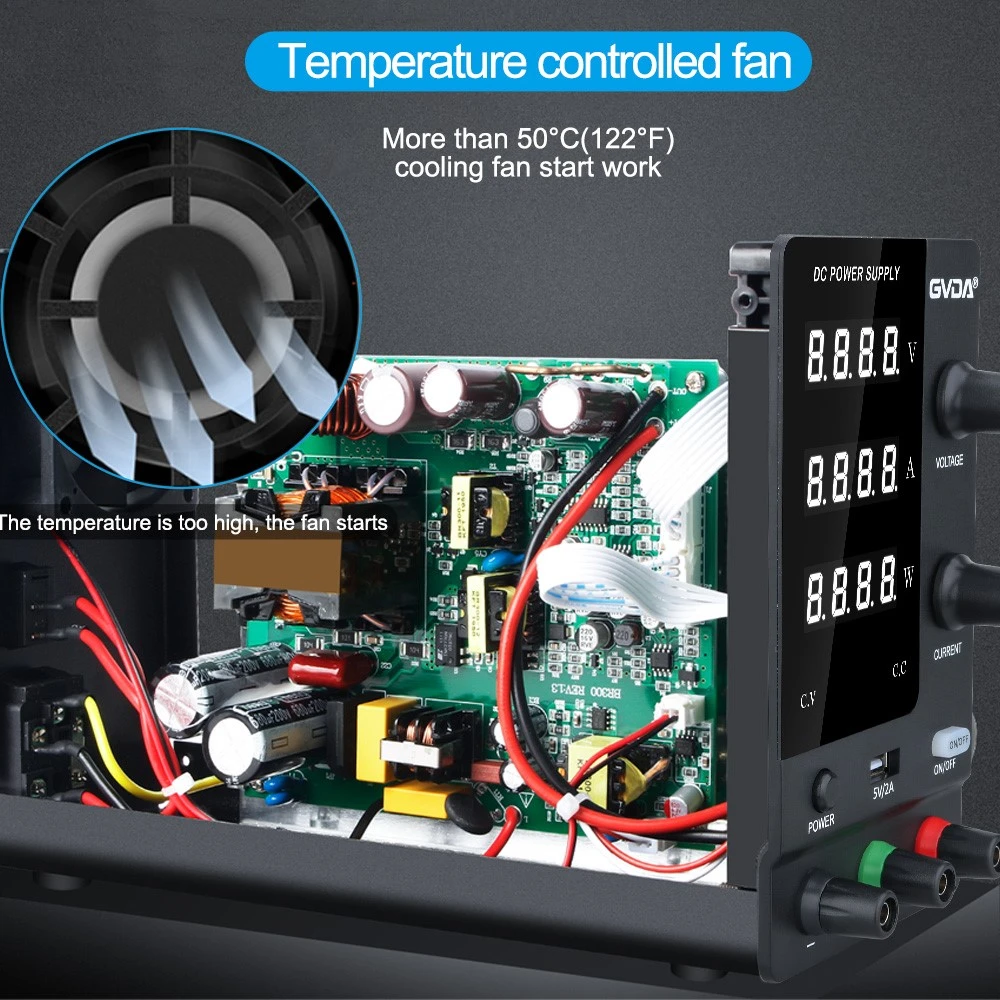

Κέλυφος τροφοδοσίας μεταγωγής
Όπως ανορθωτής ισχύος στοίβα γεφυρών, σωλήνες μεταγωγής, ανορθωτής υψηλής ισχύος υψηλής συχνότητας. αναστέλλουν το ρεύμα εισόδου των αντιστάσεων υψηλής ισχύος καίγονται. Στη συνέχεια, ελέγξτε ότι η αντίσταση της θύρας τάσης εξόδου είναι μη φυσιολογική, τα παραπάνω εξαρτήματα πρέπει να αντικατασταθούν εάν έχουν υποστεί ζημιά.
2, μετά την ολοκλήρωση του πρώτου βήματος, το τροφοδοτικό δεν μπορεί να λειτουργήσει σωστά. Στη συνέχεια, για να εντοπίσετε τη μονάδα συντελεστή ισχύος (PFC) και τα στοιχεία διαμόρφωσης πλάτους παλμού (PWM), συμβουλευτείτε τις σχετικές πληροφορίες, εξοικειωθείτε με τη μονάδα PFC και PWM, η λειτουργία κάθε ποδιού και οι ενότητες του λειτουργούν σωστά απαραίτητες συνθήκες.
3, λοιπόν, για την τροφοδοσία με κύκλωμα PFC απαιτείται να μετρηθεί η τάση του πυκνωτή του φίλτρου είναι περίπου 380VDC, όπως περίπου 380 VDC τάση, υποδεικνύοντας ότι η μονάδα PFC λειτουργεί σωστά και, στη συνέχεια, ανιχνεύονται τα στοιχεία PWM της κατάστασης λειτουργίας, μετρώντας την είσοδο ισχύος VC, τάση αναφοράς εξόδου VR, έλεγχος έναρξης Vstart/Vcontrol Η τάση ακροδεκτών είναι φυσιολογική, η χρήση εξαρτημάτων 220VAC / 220VAC / 220VAC / 220VAC (PWM). Ο μετασχηματιστής απομόνωσης 220VAC/220VAC στο τροφοδοτικό μεταγωγής, χρησιμοποιώντας έναν παλμογράφο για την παρατήρηση του ακροδέκτη CT της μονάδας PWM στη κυματομορφή γείωσης είναι ένα καλό γραμμικό κύμα ή τρίγωνο πριονωτή, όπως ο ακροδέκτης CT TL494 για το πριονωτό κύμα, το άκρο FA5310 CT του τριγωνικό κύμα. Εάν η κυματομορφή της εξόδου V0 είναι ένα τακτοποιημένο στενό παλμικό σήμα.
Ελεγχόμενα βήματα συντήρησης τροφοδοτικού
4, στην πρακτική συντήρησης του τροφοδοτικού μεταγωγής, υπάρχουν πολλά τροφοδοτικά μεταγωγής που χρησιμοποιούν εξαρτήματα PWM σειράς UC38 × × 8-.
Μετασχηματιστής τροφοδοτικού
Τα περισσότερα τροφοδοτικά δεν λειτουργούν επειδή η αντίσταση εκκίνησης του τροφοδοτικού είναι κατεστραμμένη ή υποβάθμιση της απόδοσης του τσιπ. Όταν το R σπάσει χωρίς VC, το εξάρτημα PWM δεν μπορεί να λειτουργήσει, πρέπει να αντικαταστήσετε την αντίσταση με την ίδια τιμή με την αρχική αντίσταση ισχύος. Όταν το ρεύμα εκκίνησης του στοιχείου PWM αυξάνεται, η τιμή R μπορεί να μειωθεί έως ότου το εξάρτημα PWM μπορεί να λειτουργήσει κανονικά. Στην επισκευή ενός τροφοδοτικού GE DR, μονάδα PWM για το UC3843, η δοκιμή δεν βρήκε άλλες ανωμαλίες στο R (220K) στην παράλληλη σύνδεση μιας αντίστασης 220K, Τα εξαρτήματα PWM λειτουργούν, η τάση εξόδου είναι κανονική. Μερικές φορές λόγω βλαβών περιφερειακού κυκλώματος, με αποτέλεσμα τον ακροδέκτη VR 5V τάσης 0V, τα εξαρτήματα PWM δεν λειτουργούν, κατά την επισκευή του τροφοδοτικού της κάμερας Kodak 8900, αντιμετώπισαν αυτήν την κατάσταση, συνδέθηκαν στην πλευρά VR του εξωτερικού κυκλώματος για να αποσυνδέσετε το VR από 0V έως 5V, τα εξαρτήματα PWM λειτουργούν κανονικά, η τάση εξόδου είναι κανονική.
5, όταν ο πυκνωτής φίλτρου στην τάση των 380VDC ή έτσι, υποδεικνύοντας ότι το κύκλωμα PFC δεν λειτουργεί σωστά.
