Ψηφιακό πολύμετρο γρανάζι διόδου και μέθοδος μέτρησης διόδου

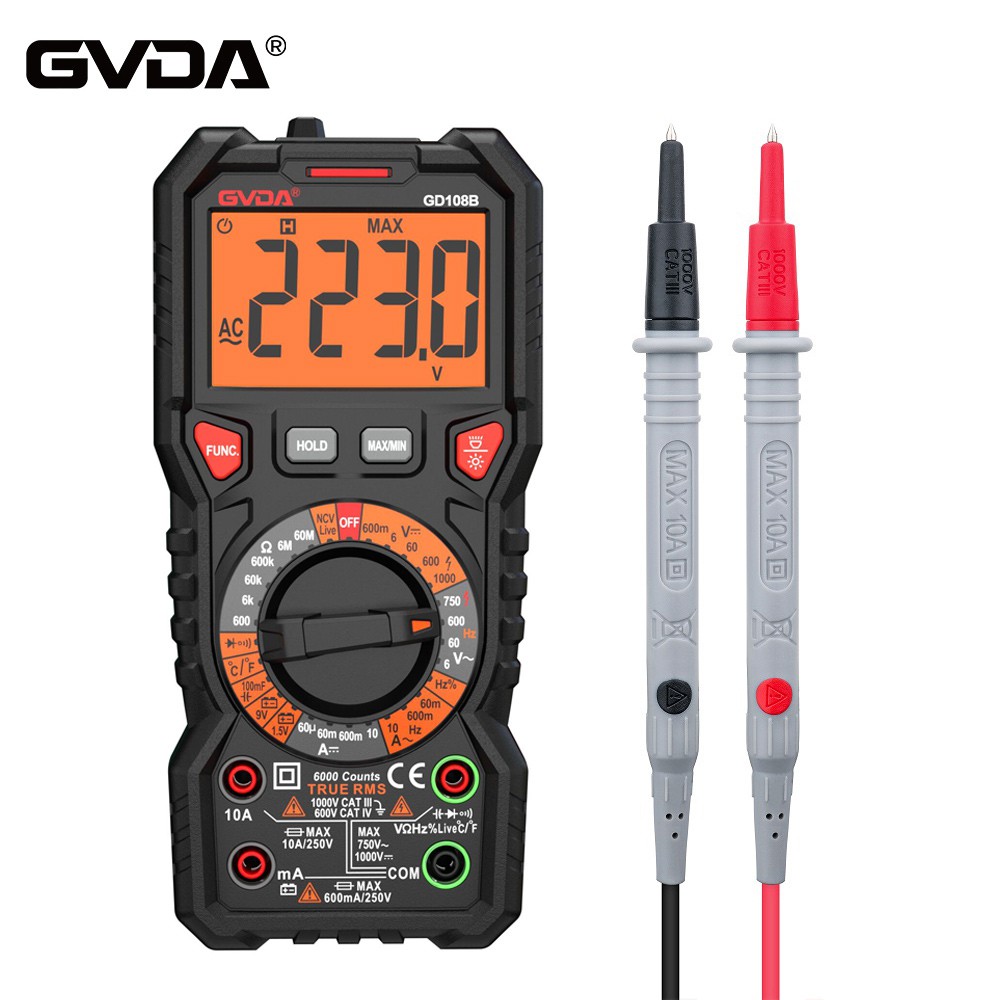

Το γρανάζι διόδου είναι μια υψηλή συχνότητα χρήσης ενός γραναζιού, γενικά στον ψηφιακό μετρητή έχει αυτό το γρανάζι, το λογότυπο είναι σύμβολο διόδου, μπορεί να υπάρχει ένα παρόμοιο "σήμα" γύρω από το σύμβολο, μπορείτε να ανατρέξετε στην παραπάνω εικόνα της αναπαράστασης .
Περιστρέψτε το πολύμετρο σε αυτό το γρανάζι, δείτε εάν η οθόνη δείχνει το σύμβολο "σήμα" που αναφέρθηκε παραπάνω, στην πραγματικότητα, αυτό είναι το αρχείο βομβητή, εάν βραχυκυκλώσουν τα κόκκινα και μαύρα στυλό, θα ακούσετε τον ήχο του βομβητή, με αυτό το γρανάζι μπορείτε να μετρήσετε το ο αγωγός ανάβει και σβήνει, αλλά σήμερα μιλάμε για άλλο, πατήστε το κουμπί διακόπτη στο ψηφιακό τραπέζι! , μπορείτε να δείτε ένα σύμβολο διόδου που εμφανίζεται στην οθόνη.
Όπως το κόκκινο στυλό του ψηφιακού μετρητή συνδεδεμένο με το θετικό ακροδέκτη της εσωτερικής τροφοδοσίας, το μαύρο στυλό που συνδέεται με τον αρνητικό ακροδέκτη του εσωτερικού τροφοδοτικού, έτσι ο ψηφιακός μετρητής για τη μέτρηση της διόδου όταν το κόκκινο στυλό στον θετικό ακροδέκτη της διόδου , το μαύρο στυλό είναι συνδεδεμένο στον αρνητικό ακροδέκτη της διόδου, η κανονική οθόνη θα δείχνει την πτώση τάσης θετικής αγωγιμότητας της διόδου, για παράδειγμα, το παρακάτω σχήμα της πτώσης τάσης αγωγιμότητας της διόδου 0,607 βολτ.
Για μια κανονική δίοδο μπορεί να μετρηθεί στην πτώση τάσης, αλλά η δίοδος είναι αντίστροφη (κόκκινο στυλό συνδεδεμένο με το αρνητικό της διόδου, μαύρο στυλό συνδεδεμένο στη δίοδο θετικό) δεν μετράται κανένα αποτέλεσμα, επομένως αυτή η μέθοδος μπορεί επίσης να καθορίσει την καλή ή κακό, μπορείτε να ανατρέξετε στα αποτελέσματα της μέτρησης στο παρακάτω σχήμα.
Η μέτρηση των διόδων είναι σε συνηθισμένο σωλήνα ανορθωτή ως παράδειγμα, στην πραγματικότητα, για άλλους τύπους διόδων μπορούν επίσης να χρησιμοποιηθούν βασικά με αυτόν τον τρόπο, για παράδειγμα, με αυτό το γρανάζι μπορεί επίσης να μετρηθεί από τα φώτα LED (δίοδοι εκπομπής φωτός) πτώση τάσης αγωγιμότητας.
