Σχετικές γνώσεις ψηφιακού πολύμετρου
Βασικό περίγραμμα
Τα ψηφιακά πολύμετρα είναι διαθέσιμα ως φορητές μονάδες για τη βασική διάγνωση σφαλμάτων, καθώς και εκείνα που τοποθετούνται σε πάγκο εργασίας, και ορισμένα έχουν ανάλυση επτά ή οκτώ ψηφίων.
παρουσιάζω

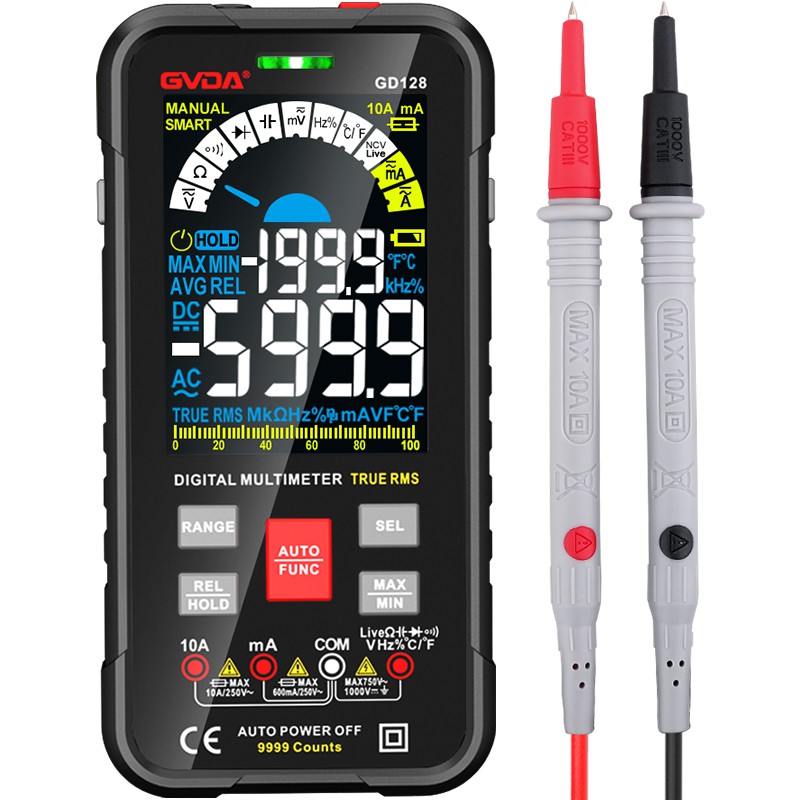

Το ψηφιακό πολύμετρο (GMM) είναι ένα ηλεκτρονικό όργανο που χρησιμοποιείται στις ηλεκτρικές μετρήσεις. Μπορεί να έχει πολλές ειδικές λειτουργίες, αλλά η κύρια λειτουργία είναι η μέτρηση τάσης, αντίστασης και ρεύματος. Το ψηφιακό πολύμετρο, ως σύγχρονο ηλεκτρονικό όργανο μέτρησης πολλαπλών χρήσεων, χρησιμοποιείται κυρίως σε φυσικά, ηλεκτρικά, ηλεκτρονικά και άλλα πεδία μετρήσεων.
Ανάλυση
Η ανάλυση αναφέρεται στο πόσο καλά μετράει ένας μετρητής. Η γνώση της ανάλυσης ενός μετρητή σάς ενημερώνει εάν μπορείτε να δείτε μικρές αλλαγές στο σήμα που μετράται. Για παράδειγμα, εάν το DMM έχει ανάλυση 1 mV σε εύρος 4 V, μπορείτε να δείτε μια μικρή αλλαγή 1 mV (1/1000 του βολτ) όταν μετράτε ένα σήμα 1 V
Εάν μετράτε λιγότερο από 1/4 ίντσας (ή 1 mm) σε μήκος, σίγουρα δεν πρόκειται να χρησιμοποιήσετε χάρακα με τη μικρότερη μονάδα σε ίντσες (ή εκατοστά). Εάν η θερμοκρασία είναι 98,6 βαθμοί F, είναι άχρηστο να μετράτε με ένα θερμόμετρο που έχει μόνο ακέραια σημάδια. Χρειάζεστε ένα θερμόμετρο με ανάλυση 0,1 βαθμών F.
Ο αριθμός των ψηφίων και των λέξεων χρησιμοποιείται για να περιγράψει την ανάλυση του πίνακα. Τα πολύμετρα κατηγοριοποιούνται με βάση τον αριθμό των ψηφίων και των λέξεων που μπορούν να εμφανίσουν.
Ένας μετρητής {{0}}ενάμιση ψηφίου μπορεί να εμφανίσει τρία ψηφία από το 0 έως το 9 και ένα ημιψήφιο (μόνο 1 ή καμία οθόνη). Ένας ψηφιακός μετρητής 3½ ψηφίων μπορεί να επιτύχει ανάλυση 1999 λέξεων. Ένας ψηφιακός μετρητής 4 ½ ψηφίων μπορεί να επιτύχει ανάλυση 19999 λέξεων.
Η ανάλυση των ψηφιακών πινάκων είναι καλύτερη σε λέξεις παρά σε bit και η ανάλυση πινάκων 3½ ψηφίων έχει αυξηθεί σε 3200 ή 4000 λέξεις.
Ο ψηφιακός μετρητής {{0}}word παρέχει καλύτερη ανάλυση για ορισμένες μετρήσεις. Για παράδειγμα, ένας μετρητής λέξεων του 1999, όταν μετράτε τάσεις μεγαλύτερες από 200V, δεν μπορείτε να εμφανίσετε 0,1 V. Ο ψηφιακός μετρητής 3200-χαρακτήρα μπορεί ακόμα να εμφανίζει 0,1 V κατά τη μέτρηση της τάσης των 320 V. Όταν η μετρούμενη τάση είναι μεγαλύτερη από 320 V και πρέπει να επιτευχθεί η ανάλυση 0,1 V, θα πρέπει να χρησιμοποιείται ένας ακριβός ψηφιακός μετρητής 20 χαρακτήρων.
ακρίβεια
Η ακρίβεια αναφέρεται στο μέγιστο επιτρεπόμενο σφάλμα που εμφανίζεται σε ένα συγκεκριμένο περιβάλλον χρήσης. Με άλλα λόγια, η ακρίβεια χρησιμοποιείται για να δείξει
Πόσο κοντά είναι η μέτρηση του DMM στην πραγματική τιμή του σήματος που μετράται.
Για τα DMM, η ακρίβεια εκφράζεται συνήθως ως ποσοστό ανάγνωσης. Για παράδειγμα, η έννοια της ακρίβειας ανάγνωσης 1 τοις εκατό είναι: όταν η οθόνη του ψηφιακού πολύμετρου είναι 100.0V, η πραγματική τάση μπορεί να είναι μεταξύ 99,0 V και 101,0 V. .
Συγκεκριμένες τιμές μπορούν να προστεθούν στη βασική ακρίβεια στη λεπτομερή περιγραφή. Το νόημά του είναι ο αριθμός των λέξεων που πρέπει να προστεθούν για να μεταμορφώσουν το δεξί άκρο του εμφανιζόμενου *. Στο προηγούμενο παράδειγμα, η ακρίβεια μπορεί να σημειωθεί ως ±(1 τοις εκατό συν 2). Επομένως, εάν το GMM δείχνει 100,0V, η πραγματική τάση θα είναι μεταξύ 98,8V και 101,2V.
Η ακρίβεια ενός αναλογικού μετρητή υπολογίζεται με βάση το σφάλμα πλήρους κλίμακας και όχι την ένδειξη που εμφανίζεται. Η τυπική ακρίβεια ενός αναλογικού μετρητή είναι ±2 τοις εκατό ή ±3 τοις εκατό της πλήρους κλίμακας. Η τυπική βασική ακρίβεια ενός DMM είναι μεταξύ ±(0.7 τοις εκατό συν 1) και ±(0.1 τοις εκατό συν 1) της ανάγνωσης, ή ακόμη υψηλότερη.
Ψηφιακές και αναλογικές οθόνες
Όσον αφορά την ακρίβεια και την ανάλυση, οι ψηφιακές οθόνες έχουν μεγάλα πλεονεκτήματα και οι μετρήσεις μπορούν να εμφανίζονται με τρία ή περισσότερα ψηφία.
Οι αναλογικοί δείκτες είναι ελαφρώς κατώτεροι σε ακρίβεια και ανάλυση. Επειδή πρέπει να εκτιμήσετε τη θέση του δείκτη.
Το ραβδωτό γράφημα προσομοιώνει την αλλαγή και την τάση του σήματος σαν δείκτης. Αλλά είναι πιο ανθεκτικό και λιγότερο κατεστραμμένο.
αντίσταση
Η αντίσταση μετριέται στο ηλεκτρικό φράγμα. Οι τιμές αντίστασης ποικίλλουν ευρέως, από μερικά milliohms (mΩ) έως αντίσταση επαφής έως δισεκατομμύρια ohms έως αντίσταση μόνωσης. Πολλά DMM μετρούν αντιστάσεις τόσο μικρές όσο 0.1 ohms και ορισμένες μετρήσεις μπορεί να φτάσουν έως και 300 megohms (300,000,000ohms). Εάν η αντίσταση είναι εξαιρετικά μεγάλη, το πολύμετρο Fluke θα εμφανίσει "OL", υποδεικνύοντας ότι η μετρούμενη αντίσταση υπερβαίνει το εύρος. Όταν μετράτε ένα ανοιχτό κύκλωμα, εμφανίζεται η ένδειξη "OL".
Η αντίσταση πρέπει να μετράται με το κύκλωμα απενεργοποιημένο, διαφορετικά θα προκληθεί ζημιά στον μετρητή ή την πλακέτα κυκλώματος. Ορισμένα ψηφιακά πολύμετρα παρέχουν μια λειτουργία προστασίας όταν ένα σήμα τάσης συνδέεται κατά λάθος σε λειτουργία αντίστασης. Διαφορετικά μοντέλα DMM έχουν διαφορετικές δυνατότητες προστασίας.
Όταν κάνετε ακριβείς μετρήσεις χαμηλής αντίστασης, η αντίσταση του καλωδίου μέτρησης πρέπει να αφαιρείται από τη μέτρηση. Οι τυπικές τιμές αντίστασης του ακροδέκτη δοκιμής είναι μεταξύ {{0}},2Ω και 0,5Ω. Εάν η αντίσταση των καλωδίων δοκιμής είναι μεγαλύτερη από 1Ω, τα καλώδια δοκιμής πρέπει να αντικατασταθούν.
Εάν το ψηφιακό πολύμετρο παρέχει λιγότερο από 0,6V τάση συνεχούς ρεύματος για τη μέτρηση της αντίστασης, μπορεί να μετρήσει την τιμή αντίστασης της πλακέτας κυκλώματος που απομονώνεται από τη δίοδο ή τον ημιαγωγό. Μπορεί να δοκιμαστεί χωρίς να αφαιρέσετε την αντίσταση.
Ανοιχτό και κλειστό
Η συνέχεια είναι η διάκριση μεταξύ ενός κυκλώματος ή ενός βραχυκυκλώματος με μια γρήγορη μέτρηση αντίστασης.
Η μέτρηση on-off είναι απλούστερη και ταχύτερη με ένα DMM με ηχητικό σήμα ενεργοποίησης-απενεργοποίησης. Όταν εντοπιστεί βραχυκύκλωμα, το ρολόι εκπέμπει έναν ήχο, επομένως δεν χρειάζεται να κοιτάξετε το ρολόι κατά τη διάρκεια της δοκιμής. Διαφορετικά μοντέλα DMM έχουν διαφορετικές τιμές αντίστασης σκανδάλης.
Δοκιμή διόδου
Μια δίοδος είναι σαν ένας ηλεκτρονικός διακόπτης. Εάν η τάση είναι πάνω από μια ορισμένη τιμή, η δίοδος θα μεταφέρει. Συνήθως η τάση ενεργοποίησης μιας διόδου πυριτίου είναι 0,6V. Και οι δίοδοι επιτρέπουν στο ρεύμα να ρέει μόνο προς μία κατεύθυνση.
Όταν ελέγχετε διόδους ή συνδέσμους, το πολύμετρο όχι μόνο θα παρέχει ένα ευρύ φάσμα ανάγνωσης αλλά και θα οδηγεί ρεύματα μεγαλύτερα από 50 mA. (βλ. Πίνακα 1)
Κατά τη μέτρηση της αντίστασης κυκλωμάτων που περιέχουν διόδους, η τάση δοκιμής του DMM θα είναι χαμηλότερη από 0,6V, εμποδίζοντας την αγωγή της κρυσταλλικής διασταύρωσης.
Κατά την επιλογή μιας δοκιμής διόδου, η τάση δοκιμής αυξάνεται για να ελεγχθεί η λειτουργικότητα της διόδου ή του κρυστάλλου ημιαγωγού.
Ορισμένα DMM διαθέτουν λειτουργία δοκιμής διόδου. Αυτή η λειτουργία μετρά και εμφανίζει την πραγματική πτώση τάσης στη δίοδο. Η πτώση τάσης της διασταύρωσης πυριτίου θα πρέπει να είναι μικρότερη από 0,7 V κατά τη δοκιμή προς τα εμπρός και το κύκλωμα θα είναι ανοιχτό κατά τη διάρκεια της αντίστροφης δοκιμής.
Πώς να δοκιμάσετε την αντίσταση
1. Κλείστε την τροφοδοσία του κυκλώματος
2. Επιλέξτε ηλεκτρικό μπλοκάρισμα
3. Εισαγάγετε το μαύρο δοκιμαστικό καλώδιο στην υποδοχή COM. Εισαγάγετε το κόκκινο καλώδιο δοκιμής στην υποδοχή δοκιμής αντίστασης
4. Συνδέστε τον αισθητήρα του ακροδέκτη δοκιμής και στα δύο άκρα του εξαρτήματος ή του κυκλώματος υπό δοκιμή
5. Ελέγξτε την ένδειξη και σημειώστε τη μονάδα ωμ (Ω), kilo-ohm (kΩ) ή megohm (MΩ).
Σημείωση: 1,000Ω=1KΩ; 1,000,000Ω=1MΩ
Είναι σημαντικό να σημειωθεί: Απενεργοποιήστε την τροφοδοσία όταν δοκιμάζετε την αντίσταση.
μετρήστε το ρεύμα
Η τρέχουσα μέτρηση δεν είναι ίδια με τη μέτρηση άλλων ποσοτήτων με ένα DMM. Η μέθοδος μέτρησης συνεχούς ρεύματος είναι να συνδέσετε το ψηφιακό πολύμετρο απευθείας στο υπό δοκιμή κύκλωμα, έτσι ώστε το ρεύμα του υπό δοκιμή κυκλώματος να ρέει απευθείας στο εσωτερικό κύκλωμα του πολύμετρου. Η μέθοδος έμμεσης μέτρησης δεν απαιτεί το άνοιγμα του κυκλώματος και τη σύνδεση του πολύμετρου στο υπό δοκιμή κύκλωμα. Η έμμεση μέθοδος χρησιμοποιεί σφιγκτήρα ρεύματος.
Μέτρηση συνεχούς ρεύματος
1. Κλείστε την τροφοδοσία του κυκλώματος
2. Αποσυνδέστε ή αποκολλήστε το κύκλωμα για να συνδέσετε τον μετρητή στο κύκλωμα
3. Επιλέξτε την αντίστοιχη ταχύτητα AC (A~), DC (A--).
4. Εισαγάγετε το μαύρο δοκιμαστικό καλώδιο στην υποδοχή COM και το κόκκινο καλώδιο δοκιμής στην υποδοχή 10A (10A) ή στην υποδοχή 300mA (300mA). Η επιλογή του γρύλου βασίζεται κυρίως στις πιθανές μετρήσεις.
5. Συνδέστε τα καλώδια δοκιμής στο αποσυνδεδεμένο τμήμα του κυκλώματος σε σειρά.
6. Ενεργοποιήστε την τροφοδοσία του κυκλώματος
7. Παρατηρήστε την ανάγνωση και σημειώστε την ενότητα.
Σημείωση: Κατά τη μέτρηση DC, εάν ο δοκιμαστικός καθετήρας συνδεθεί αντίστροφα, θα εμφανιστεί η ένδειξη "-".
προστασία εισόδου
Ένα συνηθισμένο λάθος είναι να τοποθετείτε τα καλώδια δοκιμής στις υποδοχές ρεύματος ενώ προσπαθείτε να ελέγξετε την τάση. Οι αντιστάσεις μικρής αξίας στα DMM μπορούν να βραχυκυκλώσουν την πηγή τάσης. Ένα μεγάλο ρεύμα ρέει μέσα από το ψηφιακό πολύμετρο. Εάν το πολύμετρο δεν προστατεύεται επαρκώς, όχι μόνο θα βλάψει το μετρητή και το κύκλωμα, αλλά θα βλάψει και τον χειριστή. Στην περίπτωση κυκλωμάτων υψηλής τάσης (480 volt ή υψηλότερη), υπάρχει μεγαλύτερος κίνδυνος.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used in high energy circuits (>240V ac). Χρησιμοποιήστε ένα DMM με ασφάλεια που έχει αρκετή χωρητικότητα για να αφαιρέσει σφάλματα υψηλής ενέργειας. Η ονομαστική τάση της ασφάλειας πρέπει να είναι μεγαλύτερη από τη μέγιστη τάση που περιμένετε. Για παράδειγμα, μια ασφάλεια 20A, 250V σε ένα πολύμετρο δεν μπορεί να παρέχει προστασία όταν το πολύμετρο μετρά ένα κύκλωμα 480V. Μια ασφάλεια 20A, 600V μπορεί να παίξει προστατευτικό ρόλο όταν το πολύμετρο μετρά ένα κύκλωμα 480V.
