Εισαγωγή στη δομή του αμπερόμετρο σφιγκτήρα

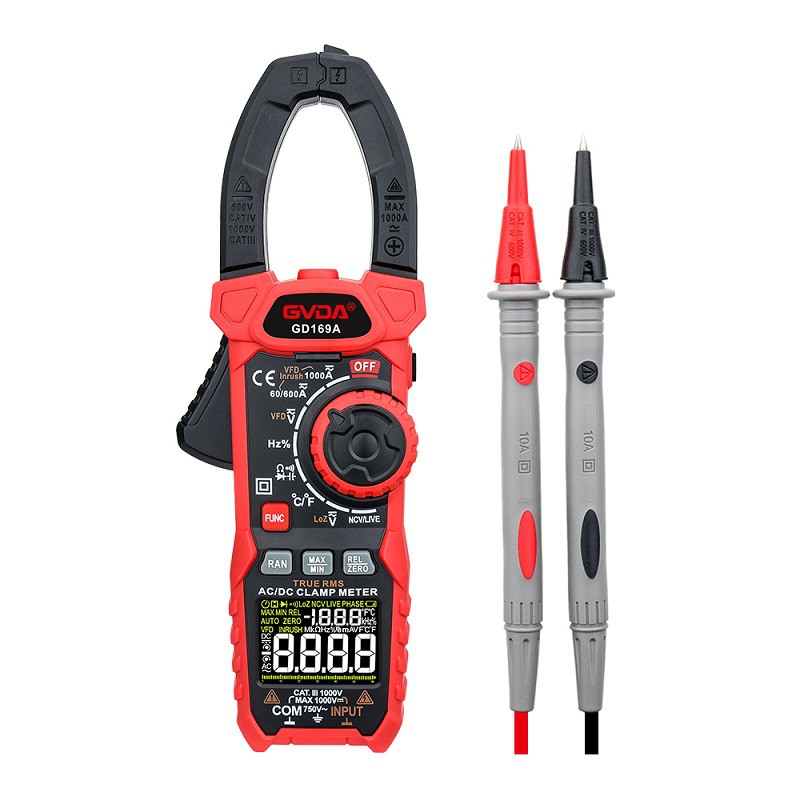

Αποτελείται κυρίως από μια κεφαλή σφιγκτήρα, μια σκανδάλη κεφαλής σφιγκτήρα, ένα κουμπί συγκράτησης, ένα κουμπί λειτουργίας, μια οθόνη LCD, μια υποδοχή ανιχνευτή και δύο κόκκινους και μαύρους ανιχνευτές. Η κεφαλή σφιγκτήρα χρησιμοποιείται για να σφίξει το σύρμα για να μετρηθεί το ρεύμα, ενώ οι κόκκινοι και μαύροι ανιχνευτές χρησιμοποιούνται κυρίως για τη σύνδεση του μετρητή σφιγκτήρα για τη μέτρηση της αντίστασης και της τάσης.
Η κεφαλή σφιγκτήρα χρησιμοποιείται κυρίως για τη σύσφιξη του μετρούμενου καλωδίου κατά τη μέτρηση του ρεύματος AC, χρησιμοποιώντας την αρχή του ρεύματος μετασχηματιστή για να προκαλέσει ρεύμα καλωδίου.
Η σκανδάλη του κεφαλιού σφιγκτήρα χρησιμοποιείται κυρίως για να ανοίξει και να κλείσει το κεφάλι σφιγκτήρα. Όταν πιέζεται, ανοίγει το κεφάλι σφιγκτήρα και όταν απελευθερώνεται, το κεφάλι σφιγκτήρα κλείνει.
Το κουμπί συγκράτησης χρησιμοποιείται κυρίως για τη συγκράτηση των μετρούμενων δεδομένων κατά την ανίχνευση ηλεκτρονικών κυκλωμάτων, προκειμένου να διευκολυνθεί η ανάγνωση και η καταγραφή δεδομένων.
Το κουμπί λειτουργίας είναι κυρίως σχεδιασμένο για το χαρακτηριστικό πολλαπλών χρήσεων του μετρητή σχήματος σφιγκτήρα, ρυθμίζοντας τις αντίστοιχες περιοχές για διαφορετικές ανιχνεύσεις.
Οι οθόνες LCD χρησιμοποιούνται κυρίως για την εμφάνιση δεδομένων ανίχνευσης, μονάδες δεδομένων, εύρη επιλογής και άλλες πληροφορίες.
Η υποδοχή ανιχνευτή χρησιμοποιείται κυρίως για τη σύνδεση του βύσματος του καθετήρα του ανιχνευτή και της μόνωσης αξεσουάρ. Συνδέστε τον κόκκινο ανιχνευτή στην υποδοχή V ω και τον μαύρο ανιχνευτή στο τερματικό του εδάφους.
Ένα αμπερόμετρο AC τύπου σφιγκτήρα αποτελείται ουσιαστικά από έναν μετασχηματιστή ρεύματος και ένα όργανο ανορθωτή. Το μετρούμενο σύρμα μεταφοράς ρεύματος είναι ισοδύναμο με την κύρια περιέλιξη του μετασχηματιστή ρεύματος και η δευτερεύουσα περιέλιξη στον πυρήνα του σιδήρου συνδέεται με το όργανο ανορθωτή. Σύμφωνα με μια ορισμένη αναλογική σχέση μεταξύ των πρωτογενών και των δευτερογενών περιελίξεων του μετασχηματιστή ρεύματος, το όργανο ανορθωτή μπορεί να εμφανίσει την τρέχουσα τιμή της μετρημένης γραμμής.
Ένας μετρητής AC/DC τύπου σφιγκτήρα είναι ένα ηλεκτρομαγνητικό όργανο που χρησιμοποιεί το μετρούμενο σύρμα μεταφοράς που τοποθετείται στον σφιγκτήρα ως πηνίο διέγερσης. Η μαγνητική ροή σχηματίζει έναν βρόχο στον πυρήνα του σιδήρου και ο μηχανισμός ηλεκτρομαγνητικής μέτρησης βρίσκεται στη μέση του κενού του πυρήνα του σιδήρου, ο οποίος εκτρέπεται από το μαγνητικό πεδίο για να ληφθεί αναγνώσεις. Επειδή η εκτροπή του δεν επηρεάζεται από το μετρούμενο ρεύμα, μπορεί να μετρήσει τα ρεύματα AC και DC.
