Μέθοδοι χρήσης ψηφιακού πολύμετρου για τη μέτρηση εάν ένα καλώδιο έχει διαρροή ηλεκτρισμού
Υπάρχουν δύο μέθοδοι για να χρησιμοποιήσετε ένα πολύμετρο για να μετρήσετε εάν ένα καλώδιο διαρρέει ηλεκτρική ενέργεια στο έδαφος: Η μία είναι η μέτρηση υπό τάση. Ρυθμίστε το πολύμετρο στην περιοχή AC. Όταν ο εξοπλισμός είναι ενεργοποιημένος, μετρήστε την τάση μεταξύ του εξωτερικού κελύφους του εξοπλισμού και της γείωσης. Μια τάση πολλών δεκάδων βολτ είναι γενικά επαγόμενη ηλεκτρική ενέργεια και αν υπερβαίνει τα 100 βολτ, μπορεί να προσδιοριστεί ότι ο εξοπλισμός έχει διαρροή ηλεκτρισμού. Αυτή η μέθοδος ανίχνευσης γενικά δεν συνιστάται. Η δεύτερη μέθοδος είναι να διακόψετε την παροχή ρεύματος και να μετρήσετε την αντίσταση μόνωσης μεταξύ του ηλεκτροφόρου καλωδίου και του ουδέτερου καλωδίου, καθώς και μεταξύ του ηλεκτρικού καλωδίου και του καλωδίου γείωσης. Η μέτρηση με πολύμετρο δεν είναι πολύ ακριβής. Μια πιο ακριβής μέτρηση θα πρέπει να χρησιμοποιεί ένα μεγομόμετρο. Όταν χρησιμοποιείτε ένα πολύμετρο, γενικά μόνο περιπτώσεις σοβαρής διαρροής μπορούν να εμφανίζονται στο πολύμετρο και οι τιμές αντίστασης κυμαίνονται συνήθως από αρκετές εκατοντάδες ohms έως αρκετές δεκάδες ohms.

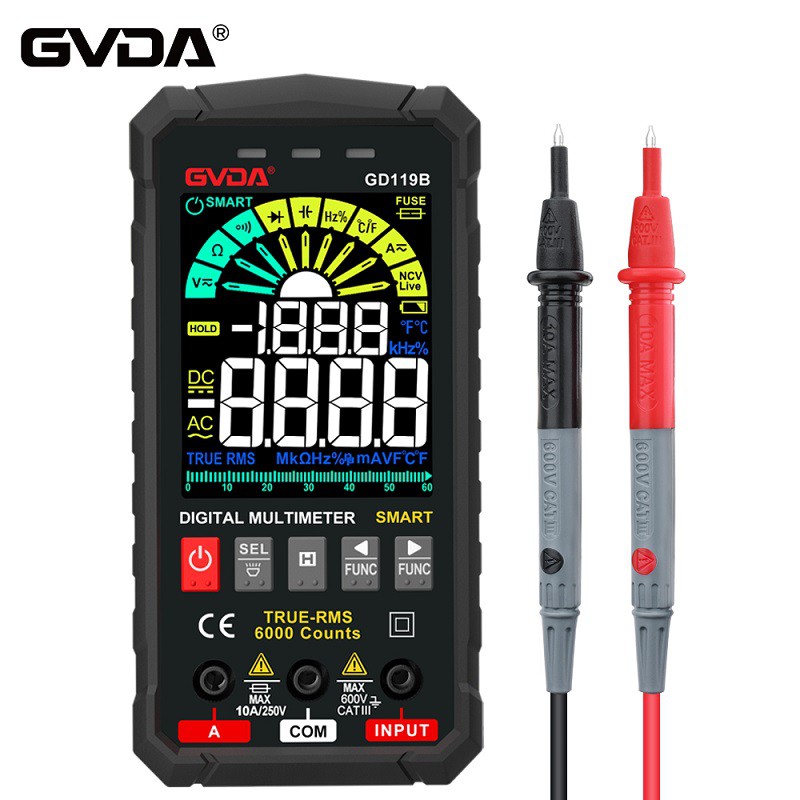

Ψηφιακές Μέθοδοι Μέτρησης Πολύμετρων
Ρυθμίστε το πολύμετρο στην περιοχή AC. Όταν ο εξοπλισμός είναι ενεργοποιημένος, μετρήστε την τάση μεταξύ του εξωτερικού κελύφους του εξοπλισμού και του καλωδίου γείωσης (βεβαιωθείτε ότι είναι το καλώδιο γείωσης). Εάν η τάση κυμαίνεται από αρκετές δεκάδες βολτ έως 110 βολτ, υποδηλώνει επαγόμενη ηλεκτρική ενέργεια. Αν είναι 220V ή 380V, σημαίνει διαρροή.
Ρυθμίστε το πολύμετρο στην περιοχή AC. Όταν ο εξοπλισμός είναι ενεργοποιημένος, μετρήστε την τάση μεταξύ του εξωτερικού κελύφους του εξοπλισμού και του ουδέτερου καλωδίου. Εάν η τάση κυμαίνεται από αρκετές δεκάδες βολτ έως 110 βολτ, υποδηλώνει επαγόμενη ηλεκτρική ενέργεια. Αν είναι 220V ή 380V, σημαίνει διαρροή.
Αυστηρά μιλώντας, θα πρέπει να χρησιμοποιηθεί ένα μεγοχόμετρο για τη μέτρηση της αντίστασης μόνωσης του κυκλώματος και για τον προσδιορισμό του εάν υπάρχει διαρροή. Ένα megohmmeter είναι ισοδύναμο με μια γεννήτρια 1000V ή 500V. Το ρεύμα διαρροής διέρχεται μέσω της αντίστασης δειγματοληψίας μέσα στο μεγομόμετρο και δημιουργείται μια ένδειξη τάσης δειγματοληψίας στην αντίσταση. Συνήθως, μια σταθερή τιμή μεγαλύτερη από 0,5 megohm θεωρείται κατάλληλη. Οι μέθοδοι είναι οι εξής:
Απενεργοποιήστε τον εξοπλισμό, αποφορτίστε τον πλήρως, λάβετε μέτρα ασφαλείας και κρεμάστε προειδοποιητικές πινακίδες και, στη συνέχεια, αποσυνδέστε τους ακροδέκτες και στις δύο πλευρές του καλωδίου για μέτρηση. Απαγορεύεται απολύτως η διεξαγωγή μετρήσεων όσο ο εξοπλισμός είναι ενεργός για να διασφαλιστεί η ασφάλεια του προσωπικού και του εξοπλισμού.
Πριν από τη μέτρηση, ελέγξτε εάν το μεγόμετρο είναι σε κανονική κατάσταση λειτουργίας, ελέγχοντας κυρίως τις θέσεις "0" και "∞". Δηλαδή, κουνήστε τη λαβή για να φτάσει ο κινητήρας στην ονομαστική ταχύτητα. Το μεγωχόμετρο θα πρέπει να δείχνει στη θέση "0" όταν είναι βραχυκυκλωμένο - και στη θέση "∞" όταν είναι ανοιχτό - κυκλωμένο.
Συνδέστε τον ακροδέκτη "L" στον αγωγό της υπό δοκιμή συσκευής, τον ακροδέκτη γείωσης "E" στο γειωμένο εξωτερικό κέλυφος της συσκευής και τον ακροδέκτη θωράκισης "G" στο μονωτικό τμήμα της υπό δοκιμή συσκευής. Περιστρέψτε το μεγωμόμετρο με σταθερή ταχύτητα 120 στροφών ανά λεπτό. Εάν η ένδειξη είναι σταθερά μεγαλύτερη από 0,5 megohms, είναι κατάλληλη. Διαφορετικά, η μόνωση είναι ανεπαρκής και μπορεί να υπάρξει διαρροή.
