Έρευνα σχετικά με τη μέθοδο σύγκρισης του σφάλματος αυτοβαθμονόμησης του υπέρυθρου θερμομέτρου
Λόγω της μακροχρόνιας χρήσης υπέρυθρων θερμομέτρων στη γραμμή παραγωγής για επιτόπιες δοκιμές, η χρήση σκληρών περιβαλλόντων και η ακατάλληλη καθημερινή συντήρηση μπορεί να οδηγήσουν σε ανακριβείς μετρήσεις των υπέρυθρων θερμομέτρων εντός της περιόδου ισχύος της επαλήθευσης, ακόμη και σε αστοχίες εξοπλισμού, με αποτέλεσμα ανακριβείς μετρήσεις και επηρεάζοντας την ασφάλεια και τη σταθερότητα του ηλεκτρικού δικτύου. τρέξιμο. Σύμφωνα με την αρχή της μέτρησης της υπέρυθρης θερμοκρασίας, μελετάται η μέθοδος αυτοβαθμονόμησης του υπέρυθρου θερμομέτρου σε λειτουργία. Οι χρήστες μπορούν να χρησιμοποιήσουν απλό αυτοκατασκευασμένο εξοπλισμό για να πραγματοποιήσουν ποιοτική δοκιμή και ανάλυση του υπέρυθρου θερμομέτρου ανά πάσα στιγμή. Η μέθοδος είναι απλή και εύκολη. Βεβαιωθείτε ότι το υπέρυθρο θερμόμετρο είναι σε καλή κατάσταση λειτουργίας, μετρήστε με ακρίβεια και μειώστε τους πιθανούς κινδύνους για την ασφάλεια.
Με την ανάπτυξη της σύγχρονης τεχνολογίας, τα υπέρυθρα θερμόμετρα χρησιμοποιούνται ευρέως στην επιθεώρηση γραμμών ηλεκτρικής ενέργειας, τη συντήρηση και τη λειτουργία του υποσταθμού, για την ανίχνευση μη φυσιολογικών θερμοκρασιών του εξοπλισμού ισχύος, του εξοπλισμού διανομής ισχύος, των καλωδίων, των ηλεκτρικών βυσμάτων κ.λπ. υπό συνθήκες λειτουργίας και ηλεκτροδότησης, και διαπιστώθηκε ότι Βλάβες σε ηλεκτρολογικό εξοπλισμό. Το αν το θερμόμετρο υπερύθρων που χρησιμοποιείται είναι σε καλή κατάσταση λειτουργίας επηρεάζει άμεσα την ασφαλή και σταθερή λειτουργία του ηλεκτρικού δικτύου. Προκειμένου να βελτιωθεί η ποιότητα της εργασίας και να διασφαλιστεί η ασφάλεια, πρέπει να πραγματοποιηθεί αυτοβαθμονόμηση των υπέρυθρων θερμομέτρων για να διασφαλιστεί ότι τα θερμόμετρα υπερύθρων που λειτουργούν είναι σε καλή κατάσταση λειτουργίας.
Ακτινοβολία μαύρου σώματος και η αρχή της υπέρυθρης μέτρησης θερμοκρασίας
Όλα τα αντικείμενα με θερμοκρασία μεγαλύτερη από το απόλυτο μηδέν εκπέμπουν συνεχώς ενέργεια υπέρυθρης ακτινοβολίας στον περιβάλλοντα χώρο. Το μέγεθος της ενέργειας υπέρυθρης ακτινοβολίας ενός αντικειμένου και η κατανομή του ανάλογα με το μήκος κύματος σχετίζονται στενά με τη θερμοκρασία της επιφάνειάς του. Επομένως, μέσω της μέτρησης της υπέρυθρης ενέργειας που εκπέμπεται από το ίδιο το αντικείμενο, το οπτικό σύστημα του θερμομέτρου μετατρέπεται σε ηλεκτρικό αισθητήρα στον ανιχνευτή. Σήμα και μέσω του τμήματος οθόνης του υπέρυθρου θερμόμετρου για την εμφάνιση της θερμοκρασίας επιφάνειας του μετρούμενου αντικειμένου, μπορεί να μετρήσει με ακρίβεια τη θερμοκρασία της επιφάνειάς του, η οποία είναι η αντικειμενική βάση για τη μέτρηση της θερμοκρασίας της υπέρυθρης ακτινοβολίας.
Χαρακτηριστικά του υπέρυθρου θερμομέτρου: μέτρηση χωρίς επαφή, μεγάλο εύρος μέτρησης θερμοκρασίας, γρήγορη ταχύτητα απόκρισης, υψηλή ευαισθησία, αλλά λόγω της επίδρασης της εκπομπής του μετρούμενου αντικειμένου, είναι σχεδόν αδύνατο να μετρηθεί η πραγματική θερμοκρασία του μετρούμενου αντικειμένου και η μέτρηση είναι η θερμοκρασία της επιφάνειας.
Η τυποποιημένη μέθοδος επαλήθευσης του υπέρυθρου θερμομέτρου είναι η χρήση επαλήθευσης κλιβάνου μαύρου σώματος. Ένα μαύρο σώμα αναφέρεται σε ένα αντικείμενο του οποίου ο ρυθμός απορρόφησης της προσπίπτουσας ακτινοβολίας όλων των μηκών κύματος είναι ίσος με 1 υπό οποιεσδήποτε συνθήκες. Ένα μαύρο σώμα είναι ένα εξιδανικευμένο μοντέλο αντικειμένου, επομένως εισάγεται ένας συντελεστής ακτινοβολίας που ποικίλλει ανάλογα με τις ιδιότητες του υλικού και τις επιφανειακές καταστάσεις, δηλαδή η εκπομπή ακτινοβολίας , η οποία ορίζεται ως ο λόγος της απόδοσης ακτινοβολίας ενός πραγματικού αντικειμένου προς αυτή ενός μαύρου σώματος την ίδια θερμοκρασία. Ο νόμος της ακτινοβολίας και της απορρόφησης της υπέρυθρης ακτινοβολίας ενός αντικειμένου ικανοποιεί το νόμο του Kirchhoff. Όταν μια δέσμη ακτινοβολίας εκτοξεύεται στην επιφάνεια οποιουδήποτε αντικειμένου, σύμφωνα με την αρχή της διατήρησης της ενέργειας, το άθροισμα της απορροφητικότητας, της ανακλαστικότητας και της μετάδοσης του αντικειμένου στην προσπίπτουσα ακτινοβολία πρέπει να είναι ίσο με 1. Γενικά, η ικανότητα εκπομπής δεν είναι εύκολο να μετρηθεί. Συνήθως, η ικανότητα εκπομπής μπορεί να προσδιοριστεί με μέτρηση της απορροφητικότητας. Επομένως, η πηγή ακτινοβολίας μαύρου σώματος χρησιμοποιείται ως πρότυπο ακτινοβολίας για την επαλήθευση της έντασης ακτινοβολίας διαφόρων πηγών υπέρυθρης ακτινοβολίας.

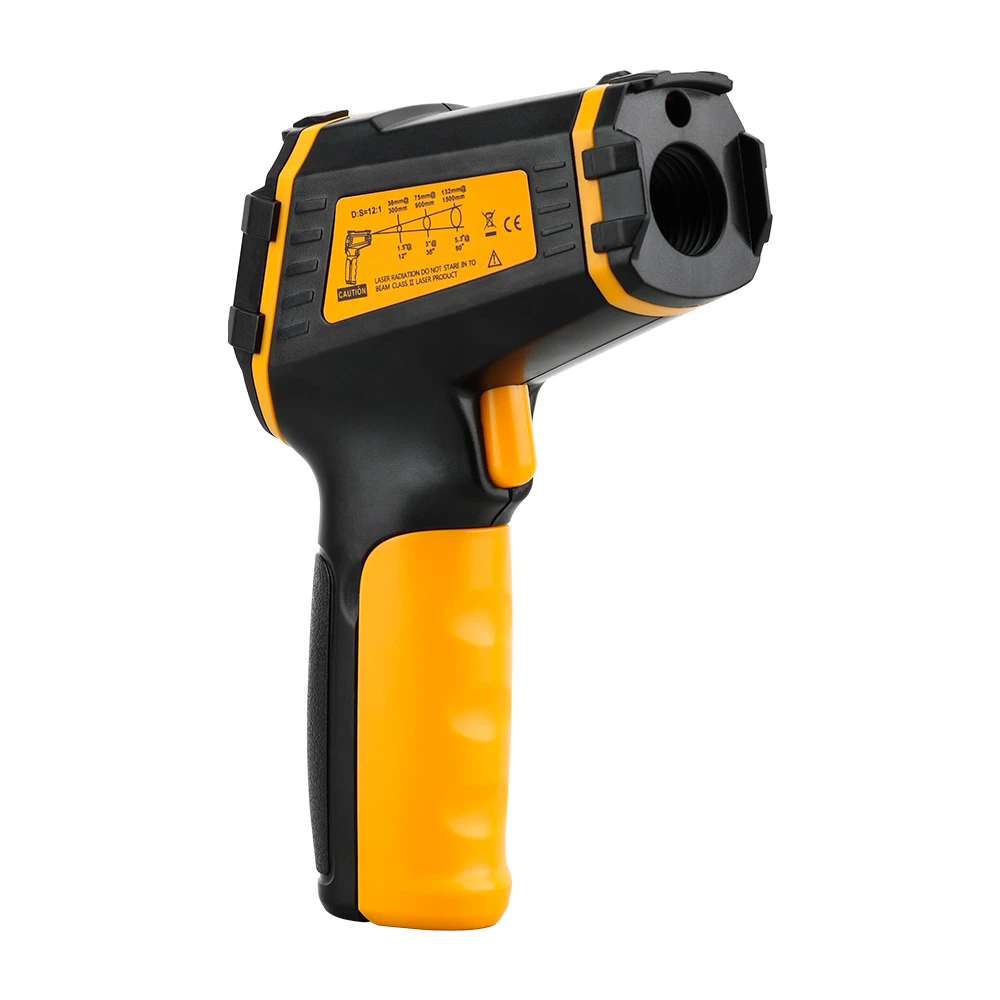

Το υπέρυθρο θερμόμετρο αποτελείται από οπτικό σύστημα, φωτοηλεκτρικό ανιχνευτή, ενισχυτή σήματος, επεξεργασία σήματος, έξοδο οθόνης και άλλα μέρη. Η ακτινοβολία από το μετρούμενο αντικείμενο και την πηγή ανάκλασης αποδιαμορφώνεται από τον διαμορφωτή και στη συνέχεια εισάγεται στον ανιχνευτή υπερύθρων. Η διαφορά μεταξύ των δύο σημάτων ενισχύεται από τον αντιενισχυτή και ελέγχει τη θερμοκρασία της πηγής ανάδρασης, έτσι ώστε η φασματική ακτινοβολία της πηγής ανάδρασης να είναι ίδια με αυτή του αντικειμένου. Η οθόνη δείχνει τη θερμοκρασία φωτεινότητας του μετρούμενου αντικειμένου. Η θερμοκρασία που μετράται από το υπέρυθρο θερμόμετρο είναι η θερμοκρασία ακτινοβολίας του αντικειμένου και όχι η πραγματική θερμοκρασία του αντικειμένου. Δεδομένου ότι το απόλυτο μαύρο σώμα δεν υπάρχει, η συνολική ποσότητα θερμικής ακτινοβολίας του πραγματικού αντικειμένου στην ίδια θερμοκρασία είναι πάντα μικρότερη από τη συνολική ποσότητα της απόλυτης ακτινοβολίας μαύρου σώματος, επομένως η υπέρυθρη μέτρηση Η θερμοκρασία που μετράται από το θερμόμετρο πρέπει σίγουρα να είναι χαμηλότερη από την πραγματική θερμοκρασία του αντικειμένου. Κατά τη μέτρηση της θερμοκρασίας, η εκπομπή του υπέρυθρου θερμόμετρου πρέπει να ρυθμίζεται όσο το δυνατόν περισσότερο (για θερμόμετρα υπερύθρων με ρυθμιζόμενη εκπομπή) στην ίδια τιμή εκπομπής με το μετρούμενο υλικό, έτσι ώστε η μετρούμενη τιμή να είναι όσο το δυνατόν πιο κοντά στη μετρούμενη τιμή. Η πραγματική θερμοκρασία του αντικειμένου είναι η ίδια.
Τα υπέρυθρα θερμόμετρα χρησιμοποιούνται πλέον ευρέως και έχουν γίνει ένα σημαντικό εργαλείο για την ανίχνευση ελαττωμάτων στον ηλεκτρικό εξοπλισμό. Λόγω της μακροχρόνιας χρήσης στη γραμμή παραγωγής, επιτόπια δοκιμή συνδετήρων εξόδου ηλεκτρικού εξοπλισμού, σφιγκτήρες σχήματος Τ, συνδέσμους δακτυλίου τοίχου, κόμβους ζυγών, πύλες μαχαιριών, συνδετήρες καλωδίων σε υποσταθμούς. σωλήνες σύνδεσης καλωδίων, σφιγκτήρες καλωδίων ή συνδέσεις καλωδίων για γραμμές μεταφοράς σε αναμονή. Λόγω του σκληρού περιβάλλοντος χρήσης επιτόπου και της ακατάλληλης καθημερινής συντήρησης, το θερμόμετρο υπερύθρων σε λειτουργία ενδέχεται να μην είναι σε θέση να μετρήσει με ακρίβεια ή ακόμη και αστοχία εξοπλισμού, με αποτέλεσμα ανακριβείς μετρήσεις και επηρεάζοντας την ασφαλή και σταθερή λειτουργία του δικτύου ηλεκτρικής ενέργειας. Αυτή η εργασία μελετά τη μέθοδο αυτο-βαθμονόμησης του υπέρυθρου θερμομέτρου σε λειτουργία σύμφωνα με την αρχή της μέτρησης της θερμοκρασίας υπερύθρων. Είναι απλό και εύκολο. Ο χρήστης μπορεί να κατασκευάσει εξοπλισμό αυτο-βαθμονόμησης σύμφωνα με αυτή τη μέθοδο. Το εάν το υπέρυθρο θερμόμετρο είναι σε καλή κατάσταση λειτουργίας μπορεί να ελεγχθεί για τη μείωση των πιθανών κινδύνων για την ασφάλεια.
2 Εισαγωγή της μεθόδου αυτοβαθμονόμησης του υπέρυθρου θερμομέτρου
Οι πιο σημαντικοί παράγοντες για τα υπέρυθρα θερμόμετρα για τη διασφάλιση της ακρίβειας μέτρησης της θερμοκρασίας είναι η εκπομπή, η απόσταση από το σημείο, η θέση του σημείου και το οπτικό πεδίο. Μέσω επικοινωνίας και διαβούλευσης με ειδικούς μέτρησης θερμοκρασίας υπερύθρων και τεχνικό προσωπικό κατασκευαστών εξοπλισμού, μετά από επαναλαμβανόμενη εξάσκηση διαφόρων μεθόδων, δημιουργήθηκε ένα σύνολο εξοπλισμού βαθμονόμησης με αναφορά στην αρχή του φούρνου μαύρου σώματος και επαληθεύτηκε η σύγκριση αυτοβαθμονόμησης αυτής της μεθόδου. συγκριτικά πρακτικό. Κατά την αυτοβαθμονόμηση ολοκληρώνεται η σύγκριση του βασικού σφάλματος, η επίδραση της αλλαγής της απόστασης μέτρησης και ο προσδιορισμός του εύρους της εκπομπής. Πριν από τη δοκιμή, το υπέρυθρο θερμόμετρο ρυθμίζεται στην καλύτερη κατάσταση και στη συνέχεια χρησιμοποιείται για επιτόπια δοκιμή.
