Τα κύρια εξαρτήματα που απαιτούνται για το σχεδιασμό γραμμικής παροχής ισχύος περιλαμβάνουν:

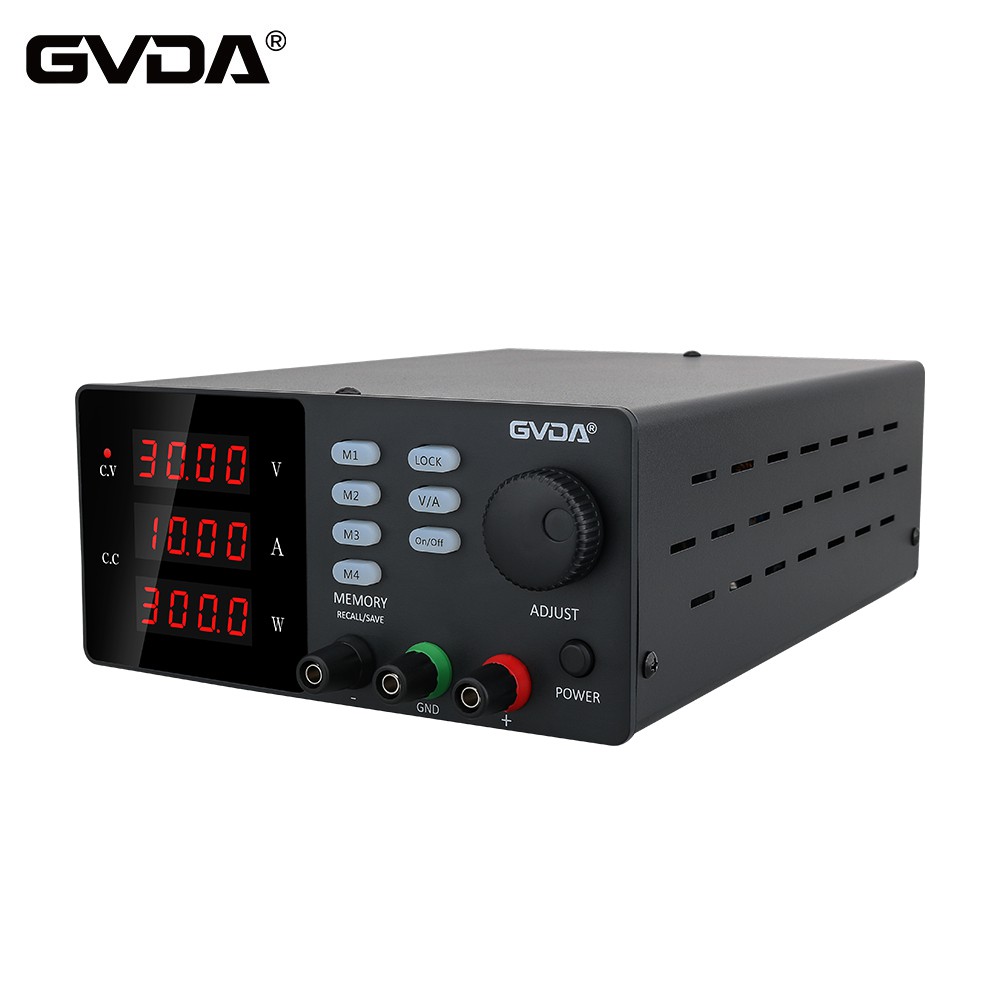

Χαρακτηριστικά γραμμικής τροφοδοσίας
Τα γραμμικά τροφοδοτικά συνήθως μετατρέπουν την τάση AC διαφόρων ηλεκτρονικών συσκευών σε χαμηλότερη τάση DC. Η τάση δικτύου εναλλασσόμενου ρεύματος είναι συνήθως 120V@60Hz ή 220V@50Hz Στη συνέχεια, μετατρέπεται στην απαιτούμενη τάση στάθμης DC μέσω γραμμικής παροχής ρεύματος. Οι μονάδες γραμμικής τροφοδοσίας μπορούν να παρέχουν σταθερή αυθαίρετη τάση DC ή διάφορες τάσεις (συν 5, συν 12, -12 V) για μεγαλύτερα κυκλώματα. Μπορούν επίσης να δημιουργήσουν διπολικές τάσεις, όπως ± 15 V για λειτουργικούς ενισχυτές ή τροφοδοτικά διπλής παρακολούθησης με αμοιβαία κλειδωμένες τάσεις. Οι κοινές χρήσεις των γραμμικών πηγών ισχύος είναι συστήματα επικοινωνίας, ενισχυτές, εξοπλισμός εργαστηριακών δοκιμών, διάφορα κυκλώματα ελέγχου και βιομηχανικός εξοπλισμός υψηλής ισχύος. Παραδείγματα γραμμικής τάσης εξόδου ισχύος περιλαμβάνουν:
Συνδέστε στην κύρια παροχή ρεύματος μέσω διακοπτών, ασφαλειών ή ενδεικτικών λυχνιών. Διασφαλίστε καλή γείωση και μόνωση τυχόν εκτεθειμένων καλωδίων με χιτώνια για προστασία της παροχής ρεύματος.
Ένας μετασχηματιστής με στροφές και δομή με βάση την απαιτούμενη τάση εξόδου. Αυτό χρησιμοποιείται για την απομόνωση των υπόλοιπων τμημάτων του κατάντη κυκλώματος από την αναφορά ισχύος. Οι μετασχηματιστές μπορεί να έχουν πολλαπλές βρύσες για να επιτρέπουν διαφορετικές τάσεις εισόδου ισχύος και δευτερεύουσες βρύσες για να αποκτήσουν την απαιτούμενη τάση εξόδου. Ορισμένοι μετασχηματιστές μπορεί να έχουν μια θωράκιση από φύλλο χαλκού μεταξύ της κύριας και της δευτερεύουσας βρύσης για μείωση της σύζευξης χωρητικότητας σε θόρυβο πηγής ισχύος υψηλής συχνότητας.
Ένας ανορθωτής που μετατρέπει τα σήματα AC σε DC. Σε γενικές γραμμές, ένας ανορθωτής γέφυρας πλήρους κύματος είναι ο καταλληλότερος. Ωστόσο, βεβαιωθείτε ότι η δίοδος που επιλέξατε έχει υπολογιστεί προσεκτικά. Η χρήση φθηνών ή μικρών διόδων μπορεί να οδηγήσει σε σφάλματα που προκαλούνται από υπερβολικές αιχμές ρεύματος ή υπέρτασης. Η επιλογή διόδων με μέγιστη αντίστροφη τάση μπορεί επίσης να είναι χρήσιμη εκτός από τη χρήση μακρύτερων καλωδίων για καλύτερη απαγωγή θερμότητας. Μικροί πυκνωτές μπορούν επίσης να τοποθετηθούν παράλληλα για ταχύτερη ανάκτηση.
Οι λείοι πυκνωτές χρησιμοποιούνται για τη μείωση της ποσότητας κυματισμού εναλλασσόμενου ρεύματος στην τάση σχεδόν συνεχούς ρεύματος εξόδου του ανορθωτή. Οι πυκνωτές με χαμηλή αντίσταση ισοδύναμης σειράς (ESR), όπως οι πυκνωτές με βάση το ταντάλιο, μπορούν να χειριστούν καλύτερα τον κυματισμό.
Ένας ρυθμιστής τάσης χρησιμοποιείται για τη μείωση της τάσης και την παροχή σταθερής τάσης DC στο φορτίο. Μπορεί να είναι σύνδεση σε σειρά, διακλάδωση, απλός ή σύνθετος ρυθμιστής. Αυτό το στοιχείο είναι πολύπλοκο και θα συζητηθεί περαιτέρω στις επόμενες ενότητες.
