Ποια είναι τα κύρια πλεονεκτήματα των μετρήσεων του μετρητή σφιγκτήρα

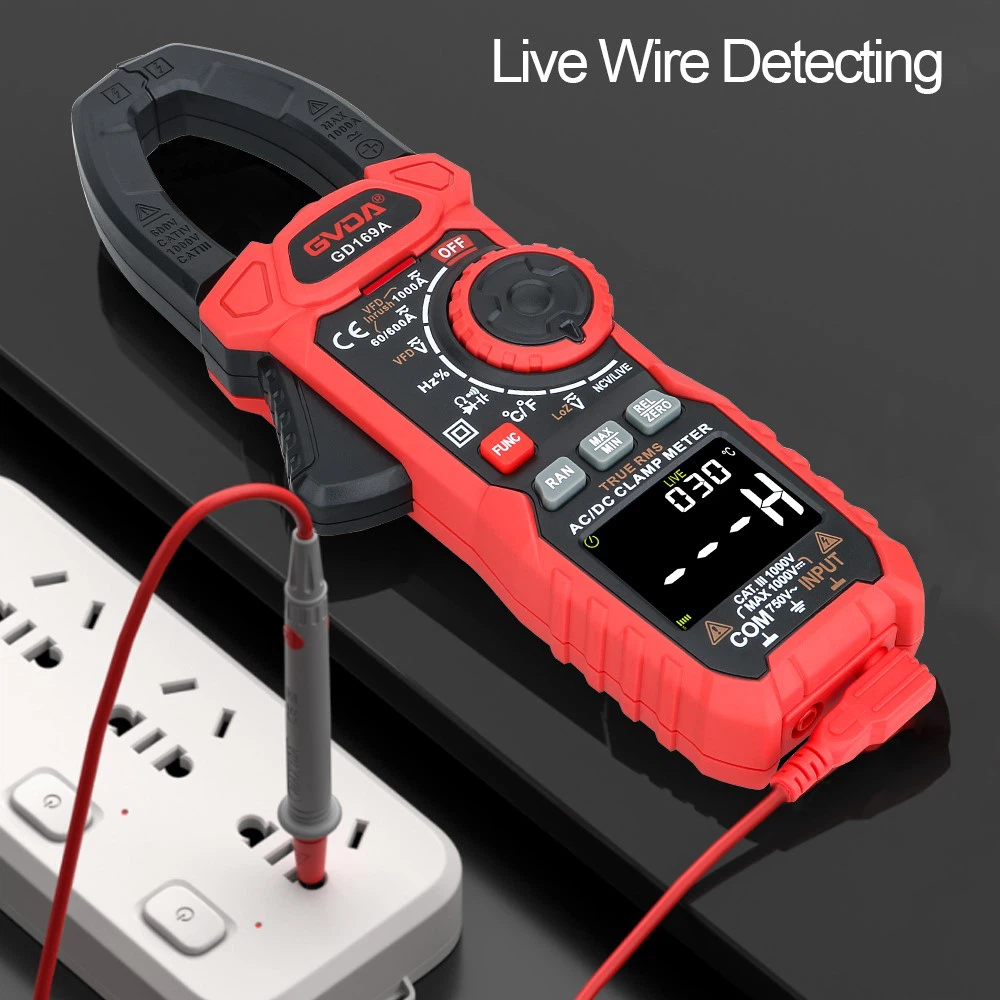

Ο μετρητής σφιγκτήρα (clamp meter) είναι ένα όργανο που ενσωματώνει έναν μετασχηματιστή ρεύματος και ένα αμπερόμετρο και είναι ένας σημαντικός κλάδος ενός ψηφιακού πολύμετρου.
Το μεγαλύτερο πλεονέκτημα του μετρητή σφιγκτήρα είναι ότι μπορεί να μετρήσει το ρεύμα της γραμμής χωρίς να αποσυνδέσει τη γραμμή υπό δοκιμή.
Οι μετρητές σφιγκτήρα γενικά μετρούν μόνο το ρεύμα εναλλασσόμενου ρεύματος συχνότητας ισχύος και υπάρχουν επίσης μετρητές σφιγκτήρα για τη μέτρηση του ρεύματος συνεχούς ρεύματος.
5 Βασικές Χρήσεις των Μετρητών Σφιγκτήρα
Σκοπός 1: Μετρήστε το ρεύμα του τριφασικού τριφασικού κυκλώματος και του ρεύματος του τριφασικού ουδέτερου καλωδίου τεσσάρων συρμάτων
Οι μετρητές σφιγκτήρων μετρούν γενικά το ρεύμα ενός μόνο σύρματος. Εάν δύο καλώδια συσφίγγονται ταυτόχρονα κατά τη μέτρηση του ρεύματος ενός τριφασικού φορτίου τριών συρμάτων, η υποδεικνυόμενη τιμή ρεύματος πρέπει να είναι το ρεύμα του τρίτου καλωδίου.
Η μέθοδος μέτρησης του ρεύματος της τριφασικής ουδέτερης γραμμής τεσσάρων συρμάτων είναι η ίδια με αυτή της μέτρησης του ρεύματος του τριφασικού τριφασικού κυκλώματος. Ταυτόχρονα, οι γραμμές τριών φάσεων συσφίγγονται και η τρέχουσα τιμή που υποδεικνύεται αυτή τη στιγμή είναι η τρέχουσα τιμή της ουδέτερης γραμμής.
Χρησιμοποιήστε 2: Μετρητής σφιγκτήρα για μέτρηση μικρού ρεύματος
Οι μετρητές σφιγκτήρα μετρούν μικρά ρεύματα, ακόμα κι αν το γρανάζι έχει ρυθμιστεί στη μικρότερη ταχύτητα, οι μετρήσεις εξακολουθούν να μην είναι πολύ ακριβείς. Επομένως, ένα σύρμα μπορεί να τυλιχτεί γύρω από τον βραχίονα του σφιγκτήρα και να διαβαστεί η τρέχουσα τιμή. Στη συνέχεια, διαιρέστε την τρέχουσα ένδειξη με τον αριθμό των στροφών, που είναι η πραγματική μικρή τιμή ρεύματος.
Σκοπός 3: Προσδιορίστε το όνομα του ρεύματος στη γραμμή
Το να κρίνουμε εάν ο εξοπλισμός βρίσκεται σε κανονική λειτουργία πρέπει να προσδιορίζεται με βάση το ρεύμα που μετράται επί τόπου, επομένως είναι σημαντικό να προσδιοριστεί ποιο είναι το ρεύμα.
Σκοπός 4: Μετρήστε το ρεύμα χωρίς φορτίο ενός κινητήρα χωρίς πινακίδα για να προσδιορίσετε την ονομαστική ισχύ
Τύπος εκτίμησης: διαιρέστε το ρεύμα χωρίς φορτίο με το 0.8 και πλησιάστε την ισχύ στο επίπεδο.
Τα βήματα είναι τα εξής: Μετρήστε την τιμή ρεύματος χωρίς φορτίο I του κινητήρα, σύμφωνα με τον εμπειρικό τύπο: p=I/0.8
Σκοπός 5: Μετρήστε το ρεύμα χωρίς φορτίο μιας ηλεκτρικής μηχανής συγκόλλησης 380 V χωρίς πινακίδα για να κρίνετε τη φαινομενική ισχύ S
Τύπος εκτίμησης: Η χωρητικότητα της μηχανής συγκόλλησης 380 είναι ίση με το ρεύμα χωρίς φορτίο πολλαπλασιάζω επί 5.
Τα βήματα είναι τα εξής: Μετρήστε την τιμή ρεύματος χωρίς φορτίο I της ηλεκτρικής μηχανής συγκόλλησης, σύμφωνα με τον εμπειρικό τύπο: p=5I
