Πώς να χρησιμοποιήσετε ένα πολύμετρο για να ελέγξετε το ανοιχτό κύκλωμα και το βραχυκύκλωμα

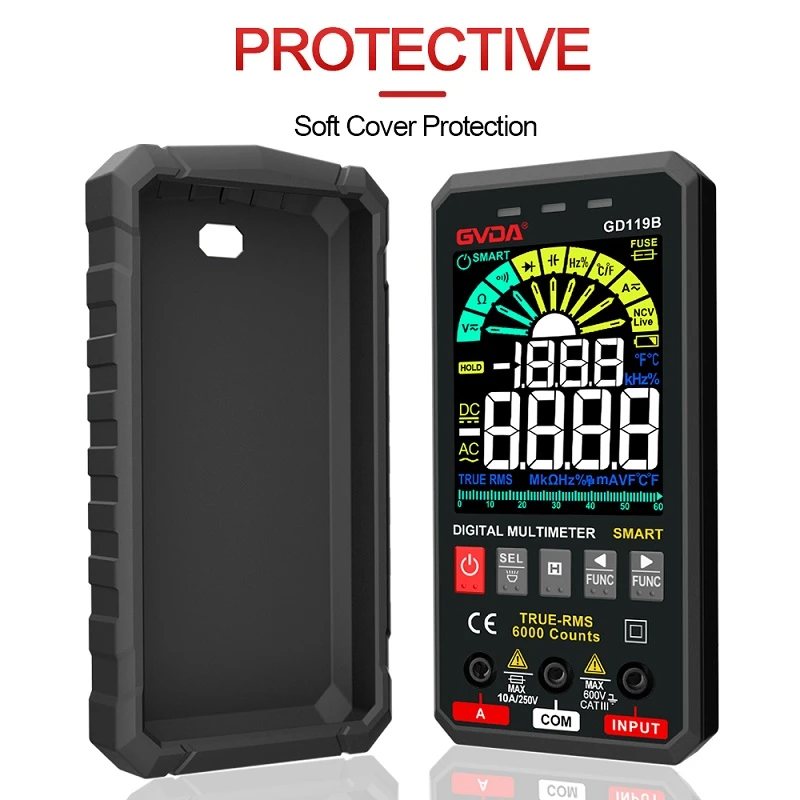

Συνδέστε πρώτα τα καλώδια δοκιμής, η επιλογή του πολύμετρου μπορεί να είναι δείκτης ή ψηφιακή οθόνη, το κόκκινο καλώδιο δοκιμής εισάγεται στο αρχείο VΩ και το μαύρο καλώδιο δοκιμής εισάγεται στον ακροδέκτη COM για να διασφαλιστεί ότι το πολύμετρο είναι κανονικό. περιστρέψτε το γρανάζι του πολύμετρου και χρησιμοποιήστε το αρχείο αντίστασης για να μετρήσετε βραχυκύκλωμα ή ανοιχτό κύκλωμα, όπως αρχείο 200Ω. συνδέστε τους ακροδέκτες δοκιμής και στα δύο άκρα της γραμμής, εάν το πολύμετρο δεν εμφανίζεται (οθόνη 1), σημαίνει ανοιχτό κύκλωμα και εάν εμφανίζει μικρό αριθμό στο 0:00, σημαίνει βραχυκύκλωμα.
Μη χρησιμοποιείτε πολύμετρο για να μετρήσετε τη διαρροή. Η τροφοδοσία του πολύμετρου είναι γενικά μια μπαταρία 9V. Χαμηλή τάση δεν σημαίνει ότι η υψηλή τάση 220 δεν έχει διαρροή. Πρέπει να μετρηθεί με αναδευτήρα τουλάχιστον 500V. Οι δύο σφιγκτήρες του αναδευτήρα συνδέονται στα 2 άκρα της γραμμής. Λαβή, ο δείκτης της κεφαλής του μετρητή τρέχει προς τη μηδενική κατεύθυνση, που είναι η διαρροή.
Τα τρία στοιχεία της σύνθεσης του κυκλώματος είναι η τροφοδοσία, το φορτίο και η ενδιάμεση ζεύξη. Το τροφοδοτικό είναι μια συσκευή που παρέχει ηλεκτρική ενέργεια στο φορτίο και το φορτίο είναι μια συσκευή που λαμβάνει ηλεκτρική ενέργεια και τη μετατρέπει σε άλλες μορφές ενέργειας. Ο διακόπτης στο μεσαίο σύνδεσμο είναι για να ενεργοποιεί ή να απενεργοποιεί το κύκλωμα και το καλώδιο μεταδίδει ηλεκτρική ενέργεια.
Με απλά λόγια, βραχυκύκλωμα είναι έλλειψη φορτίου και υπάρχουν μόνο δύο στοιχεία, το τροφοδοτικό και ο ενδιάμεσος σύνδεσμος. Το ανοιχτό κύκλωμα δεν διαθέτει ενδιάμεσο σύνδεσμο, μόνο δύο στοιχεία τροφοδοσίας και φορτίου, όπως ο διακόπτης δεν είναι κλειστός και το καλώδιο είναι αποσυνδεδεμένο. Διαρροή είναι η τρέχουσα διαρροή ενεργού εξοπλισμού ή συσκευών λόγω γήρανσης του μονωτικού στρώματος ή άλλους λόγους. Για κάποιο λόγο, υπάρχει μια ορισμένη διαφορά δυναμικού μεταξύ του εδάφους και του εδάφους, η οποία είναι διαρροή. Επομένως, μπορεί να προκύψει διαρροή στη συσκευή τροφοδοσίας, στο φορτίο ή στον ενδιάμεσο σύνδεσμο.
Έλεγχος πολύμετρου βραχυκύκλωμα, ανοιχτό κύκλωμα, διαρροή
Ελέγξτε τα σφάλματα βραχυκυκλώματος και ανοιχτού κυκλώματος με τη μέθοδο δοκιμής αντίστασης ή ελέγξτε τα σφάλματα βραχυκυκλώματος και ανοιχτού κυκλώματος με το γρανάζι βομβητή.
Όταν χρησιμοποιείτε ένα πολύμετρο για να ελέγξετε για βραχυκυκλώματα και ανοιχτά κυκλώματα, χρησιμοποιήστε τη μέθοδο ανίχνευσης αντίστασης για να προσδιορίσετε εάν το κύκλωμα έχει διακοπεί. Κατά τον έλεγχο του φορτίου ή της γραμμής, επιλέξτε το κατάλληλο γρανάζι αντίστασης. Διαπιστώθηκε ότι η ένδειξη του πολύμετρου είναι μηδέν και το γρανάζι του πολύμετρου είναι χαμηλωμένο. Εάν η ένδειξη εξακολουθεί να είναι μηδέν, πρέπει να υπάρχει βραχυκύκλωμα. Διαπιστώθηκε ότι η ένδειξη δείχνει το σύμβολο υπερχείλισης "1" και το σύμβολο υπερχείλισης "1" εξακολουθεί να εμφανίζεται μετά τη ρύθμιση του γραναζιού αντίστασης προς τα πάνω. Πρέπει να υπάρχει ανοιχτό κύκλωμα. Ελέγξτε το βραχυκύκλωμα και το ανοιχτό κύκλωμα με το γρανάζι βομβητή του πολύμετρου και η προϋπόθεση είναι να διακόψετε την τροφοδοσία του κυκλώματος. Κατά τη διάρκεια της δοκιμής, διαπιστώθηκε ότι το πολύμετρο εκπέμπει έναν ήχο, πρέπει να είναι βραχυκύκλωμα. Εάν εμφανίζεται το σύμβολο υπερχείλισης 1, δεν πρόκειται απαραίτητα για ανοιχτό κύκλωμα. Αυτή τη στιγμή, συνεχίστε τη μέτρηση με το γρανάζι υψηλής αντίστασης του πολύμετρου. Εάν το σύμβολο υπερχείλισης 1 εξακολουθεί να εμφανίζεται, σημαίνει ότι υπάρχει ανοιχτό κύκλωμα.
Πολύμετρο για έλεγχο διαρροής
Σύμφωνα με την περιγραφή της διαρροής, μπορεί να φανεί ότι λόγω της γήρανσης του μονωτικού στρώματος του φορτίου, της συσκευής τροφοδοσίας και των ενδιάμεσων συνδέσμων ή άλλους λόγους, θα υπάρξει διαφορά δυναμικού μεταξύ των παραπάνω τριών στοιχείων και της γης. Αν εντοπιστεί με δοκιμαστικό μολύβι, ο σωλήνας νέον του σίγουρα θα συνεχίσει να λάμπει. Κατά τον έλεγχο με ένα πολύμετρο, ένας από τους ακροδέκτες δοκιμής συνδέεται με το μεταλλικό περίβλημα ή το περίβλημα του εξοπλισμού της μονάδας τροφοδοσίας και το άλλο καλώδιο δοκιμής συνδέεται στη γείωση και υπάρχει τάση μεταξύ τους. Η ένδειξη του πολύμετρου δείχνει εάν η διαρροή ρεύματος διαρροής ενός από τα τρία στοιχεία του φορτίου, του ενδιάμεσου συνδέσμου και της συσκευής τροφοδοσίας είναι σοβαρή.
Μεταξύ αυτών, το αποτέλεσμα της μέτρησης της διαρροής είναι το καλύτερο. Αυτή τη στιγμή, αναζητήστε ένα καλό σημείο γείωσης στην ανιχνευμένη θέση, όπως σωλήνες φρεατίων, υγρό έδαφος και άλλα καλά σημεία γείωσης. Στη συνέχεια, συνδέστε ένα από τα καλώδια δοκιμής του πολύμετρου στο κέλυφος του φορτισμένου σώματος που πρόκειται να ανιχνευθεί και το άλλο καλώδιο δοκιμής στο επιλεγμένο σημείο γείωσης. Με αυτόν τον τρόπο, το αποτέλεσμα διαρροής της ανίχνευσης είναι πιο εμφανές.
