Η τάση μετριέται με πολύμετρο σε σειρά ή παράλληλη;
Το πολύμετρο μετρά την τάση παράλληλα και το ρεύμα σε σειρά, είτε είναι AC είτε DC. Η εσωτερική αντίσταση του πολύμετρου είναι κοντά στο άπειρο, επομένως εάν το πολύμετρο είναι συνδεδεμένο σε σειρά με το εύρος τάσης, στην πραγματικότητα δεν υπάρχει ρεύμα στο κύκλωμα ή το ρεύμα είναι ιδιαίτερα μικρό, επομένως δεν μπορούν να μετρηθούν δεδομένα. Για το εύρος ρεύματος, η εσωτερική αντίσταση είναι κοντά στο 0, επομένως η σύνδεση της σε σειρά στο κύκλωμα δεν θα επηρεάσει την εργασία των παρακάτω ηλεκτρικών συσκευών.
Ωστόσο, εάν το γρανάζι ρεύματος επιλεχθεί για να συνδεθεί παράλληλα στο κύκλωμα, όπως στην περίπτωση του θέματος, εάν το γρανάζι τάσης αντικατασταθεί από το τρέχον γρανάζι και συνδεθεί παράλληλα και στα δύο άκρα του τροφοδοτικού 220 V, θα είναι αρκετά επικίνδυνο και θα βραχυκυκλωθεί απευθείας, κάτι που μπορεί να κάψει το πολύμετρο ή τη γραμμή.
Το εύρος τάσης είναι σχετικά ασφαλές στη μέτρηση, και ακόμη και αν είναι συνδεδεμένο σε σειρά στο κύκλωμα, δεν θα είναι τόσο επιβλαβές όσο η κατάσταση ότι το εύρος ρεύματος είναι λάθος. Θέλουμε αρχικά να μετρήσουμε ορισμένα δεδομένα με ένα πολύμετρο, επομένως πρέπει να σκεφτούμε πώς να τα μετρήσουμε πριν από τη μέτρηση.
Είτε πρόκειται για σύνδεση σε σειρά είτε για παράλληλη σύνδεση, πρέπει πρώτα να κατανοήσουμε την αρχή της μέτρησης της τάσης AC με πολύμετρο. Το πολύμετρο μπορεί να μετρήσει μόνο τάση DC, δηλαδή μπορεί να μετρήσει μόνο τάση DC, οπότε γιατί μπορεί να μετρήσει την τάση AC; Αυτό συμβαίνει επειδή υπάρχει ένα κύκλωμα ανορθωτή μέσα στο πολύμετρο και η μονόπλευρη αγωγιμότητα της διόδου χρησιμοποιείται για τη μετατροπή του σήματος AC σε σήμα DC, ώστε να μπορεί να μετρήσει την τάση AC. Δηλαδή, το πολύμετρο γρανάζι εναλλασσόμενου ρεύματος είναι ένα παράλληλο κύκλωμα για τη μέτρηση της οικιακής τάσης 220V.
Αρχή μέτρησης τάσης AC: Κατά τη μέτρηση της τάσης εναλλασσόμενου ρεύματος με πολύμετρο, επειδή υπάρχει ένα κύκλωμα ανορθωτή μισού κύματος μέσα στο πολύμετρο, κατά τη μέτρηση της τάσης εναλλασσόμενου ρεύματος, θα ανορθωθεί σε τάση συνεχούς ρεύματος και στη συνέχεια θα περάσει από δύο μέτρα και τέλος στην τάση AC θα μετρηθεί σύμφωνα με το μέγεθος του DC και η τάση AC που εμφανίζεται από το πολύμετρο δεν είναι η στιγμιαία τιμή του AC, αλλά η μέση τιμή εντός μιας χρονικής περιόδου, δηλαδή η πραγματική τιμή. Στην πραγματικότητα, το πολύμετρο δεν είναι μόνο τόσο απλό, αλλά και το σήμα ενισχύεται από έναν λειτουργικό ενισχυτή και το τελικό αποτέλεσμα εμφανίζεται στην οθόνη μετά από δειγματοληψία και μετατροπή αναλογικού σε ψηφιακό.

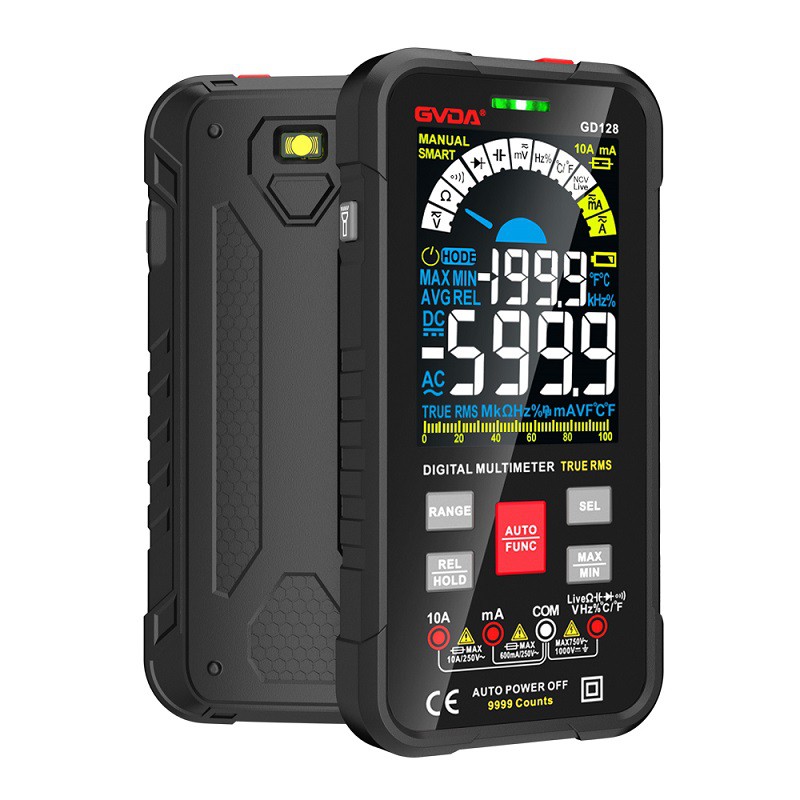

Κατά τη μέτρηση της οικιακής τάσης των 220 V, είναι απαραίτητο μόνο να επιλέξετε το εύρος του γραναζιού AC, το οποίο εξηγείται από το ψηφιακό πολύμετρο Fluke παρακάτω. Οι μαύροι και οι κόκκινοι ανιχνευτές εισάγονται σε αντίστοιχες θέσεις και συνδέονται απευθείας με το μηδενικό ηλεκτρικό καλώδιο της εμπορικής ισχύος, επομένως δεν είναι απαραίτητο να διακρίνουμε ποιο είναι το ζωντανό καλώδιο και ποιο το μηδενικό, και η τάση μπορεί να διαβαστεί απευθείας.
