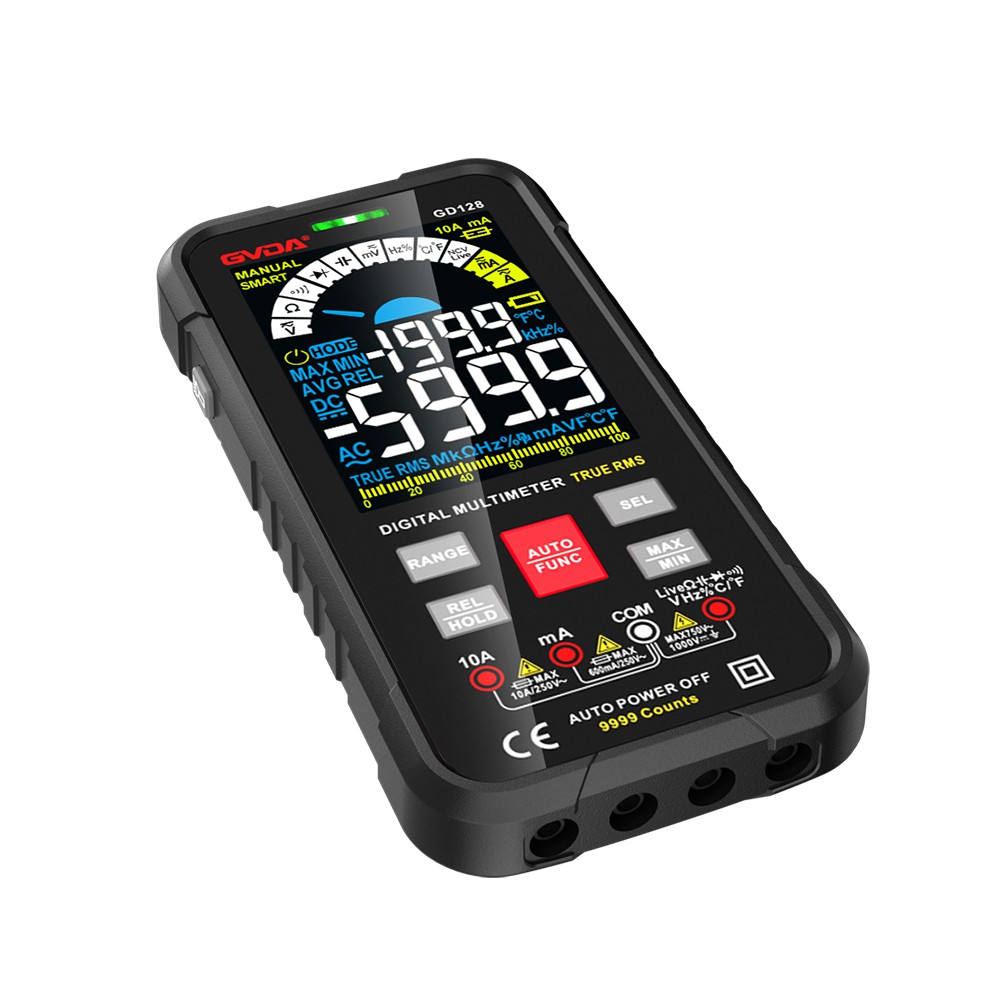

Η σημασία κάθε δείκτη ψηφιακού πολύμετρου
Εύρος μέτρησης ακρίβειας (ακρίβειας) ανάλυσης (ανάλυσης), 3 και 1/2 περιγράφουν ποιες ενδείξεις του ψηφιακού πολύμετρου, τι σημαίνει;
Το λεγόμενο ψηφιακό πολύμετρο 3 και 1/2 μπορεί να εμφανίσει 0000-1999. Το πρώτο ψηφίο μπορεί να εμφανίσει μόνο το 1 ή το 0, το 3 αντιπροσωπεύει τα μονά, οι δεκάδες και οι εκατοντάδες μπορούν να εμφανίσουν αριθμούς από το 0-9 και το 1/2 αντιπροσωπεύει χιλιάδες Μόνο το 0 και το 1 μπορούν να εμφανιστούν . Διαβάστε το ως «τρεισήμισι». Τέτοια ψηφιακά πολύμετρα τσέπης περιλαμβάνουν DT830A, DT830C, DT890D και ούτω καθεξής.
Τα ψηφία εμφάνισης ενός ψηφιακού πολύμετρου είναι συνήθως {{0}}/2 έως 8 1/2 ψηφία. Υπάρχουν δύο αρχές για να κρίνουμε τα ψηφία εμφάνισης των ψηφιακών οργάνων: η μία είναι ότι τα ψηφία που μπορούν να εμφανίσουν όλους τους αριθμούς από το 0 έως το 9 είναι ακέραια ψηφία. είναι ο αριθμητής και η τιμή μέτρησης είναι 2000 όταν χρησιμοποιείται η πλήρης κλίμακα, η οποία δείχνει ότι το όργανο έχει 3 ακέραια ψηφία και ο αριθμητής του κλασματικού ψηφίου είναι 1, και το ο παρονομαστής είναι 2, επομένως ονομάζεται 3 1/2 ψηφία, διαβάζεται ως "τριάμισι ψηφία", το υψηλότερο bit μπορεί να εμφανίσει μόνο 0 ή 1 (το 0 συνήθως δεν εμφανίζεται). 3 2/3 ψηφία (προφέρεται "ψηφία τριών και δύο τρίτων") Το υψηλότερο ψηφίο ενός ψηφιακού πολύμετρου μπορεί να εμφανίζει μόνο αριθμούς από το 0 έως το 2, επομένως η μέγιστη τιμή εμφάνισης είναι ±2999. Υπό τις ίδιες συνθήκες, είναι 50 τοις εκατό υψηλότερο από το όριο ενός ψηφιακού πολύμετρου 3 1/2 ψηφίων, το οποίο είναι ιδιαίτερα πολύτιμο κατά τη μέτρηση της τάσης AC 380V.
Για παράδειγμα, κατά τη μέτρηση της τάσης δικτύου με ψηφιακό πολύμετρο, το υψηλότερο ψηφίο ενός συνηθισμένου ψηφιακού πολύμετρου {{0}}/2-ψηφίου μπορεί να είναι μόνο 0 ή 1. Εάν θέλετε για να μετρήσετε την τάση δικτύου 220V ή 380V, μπορείτε να χρησιμοποιήσετε μόνο τρία ψηφία για να την εμφανίσετε. μόνο 1V. Αντίθετα, χρησιμοποιώντας ένα ψηφιακό πολύμετρο 3 3/4-ψηφίου για τη μέτρηση της τάσης του δικτύου, το υψηλότερο ψηφίο μπορεί να εμφανίσει το 0 έως το 3, έτσι ώστε να μπορεί να εμφανίζεται σε τέσσερα ψηφία με ανάλυση 0,1 V, που διαφέρει από ένα ψηφιακό πολύμετρο 4 1/2-ψηφίου. ίδια δύναμη.
Τα δημοφιλή ψηφιακά πολύμετρα ανήκουν γενικά σε πολύμετρα χειρός με οθόνη 3 1/2 ψηφίων και τα ψηφιακά πολύμετρα 4 1/2 και 5 1/2 ψηφίων (κάτω από 6 ψηφία) χωρίζονται σε δύο τύπους : φορητό και επιτραπέζιο. Περισσότερα από 6 1/2 ψηφία είναι ως επί το πλείστον ψηφιακά πολύμετρα πάγκου.
Το ψηφιακό πολύμετρο υιοθετεί προηγμένη τεχνολογία ψηφιακής οθόνης, με καθαρή και διαισθητική οθόνη και ακριβή ανάγνωση. Όχι μόνο διασφαλίζει την αντικειμενικότητα της ανάγνωσης, αλλά και συμμορφώνεται με τις αναγνωστικές συνήθειες των ανθρώπων και μπορεί να συντομεύσει το χρόνο ανάγνωσης ή εγγραφής. Αυτά τα πλεονεκτήματα δεν είναι διαθέσιμα στα παραδοσιακά αναλογικά (δηλ. δείκτη) πολύμετρα.
1. Ακρίβεια (ακρίβεια)
Η ακρίβεια ενός ψηφιακού πολύμετρου είναι ένας συνδυασμός συστηματικών και τυχαίων σφαλμάτων στα αποτελέσματα των μετρήσεων. Υποδεικνύει τον βαθμό συμφωνίας μεταξύ της μετρούμενης τιμής και της πραγματικής τιμής και αντικατοπτρίζει επίσης το μέγεθος του σφάλματος μέτρησης. Σε γενικές γραμμές, όσο μεγαλύτερη είναι η ακρίβεια, τόσο μικρότερο είναι το σφάλμα μέτρησης και αντίστροφα.
Υπάρχουν τρεις τρόποι έκφρασης της ακρίβειας, οι οποίοι είναι οι εξής:
Ακρίβεια=±(ένα ποσοστό RDG συν b τοις εκατό FS ) ( 2.2.1 )
Ακρίβεια=±(ένα ποσοστό RDG συν n λέξεις) ( 2.2.2 )
Ακρίβεια=±(ένα ποσοστό RDG συν β τοις εκατό FS συν n λέξεις) ( 2.2.3 )
Στον τύπο (2.2.1), το RDG είναι η τιμή ανάγνωσης (δηλαδή η τιμή εμφάνισης), το FS αντιπροσωπεύει την τιμή πλήρους κλίμακας και το προηγούμενο στοιχείο στις αγκύλες αντιπροσωπεύει τον μετατροπέα A/D και τον λειτουργικό μετατροπέα (όπως π.χ. διαιρέτης τάσης, διακλάδωση, μετατροπέας πραγματικής πραγματικής τιμής) και ο τελευταίος όρος είναι το σφάλμα λόγω ψηφιοποίησης. Στον τύπο (2.2.2), n είναι το ποσό της αλλαγής που αντικατοπτρίζεται στο τελευταίο ψηφίο του σφάλματος κβαντισμού. Εάν το σφάλμα n λέξεων μετατραπεί σε ποσοστό της πλήρους κλίμακας, γίνεται ο τύπος (2.2.1). Η φόρμουλα (2.2.3) είναι μάλλον ιδιαίτερη. Ορισμένοι κατασκευαστές χρησιμοποιούν αυτήν την έκφραση και ένα από τα δύο τελευταία στοιχεία αντιπροσωπεύει το σφάλμα που εισάγεται από άλλα περιβάλλοντα ή λειτουργίες.
Τα ψηφιακά πολύμετρα είναι πολύ πιο ακριβή από τα αναλογικά αναλογικά πολύμετρα. Λαμβάνοντας ως παράδειγμα τον δείκτη ακρίβειας του βασικού εύρους για τη μέτρηση της τάσης DC, μπορεί να φτάσει το ± {{0}},5 τοις εκατό για 3,5 ψηφία, 0,03 τοις εκατό για 4,5 ψηφία, κ.λπ. Παράδειγμα: πολύμετρα OI857 και OI859CF . Η ακρίβεια του πολύμετρου είναι ένας πολύ σημαντικός δείκτης. Αντανακλά την ποιότητα και την ικανότητα επεξεργασίας του πολύμετρου. Είναι δύσκολο για ένα πολύμετρο με χαμηλή ακρίβεια να εκφράσει την πραγματική τιμή, κάτι που μπορεί εύκολα να προκαλέσει λανθασμένη εκτίμηση στη μέτρηση.
2. Ψήφισμα (ψήφισμα)
Η τιμή τάσης που αντιστοιχεί στο τελευταίο ψηφίο του ψηφιακού πολύμετρου στη χαμηλότερη περιοχή τάσης ονομάζεται ανάλυση, η οποία αντανακλά την ευαισθησία του μετρητή. Η ανάλυση των ψηφιακών ψηφιακών οργάνων αυξάνεται με την αύξηση των ψηφίων της οθόνης. Οι δείκτες υψηλότερης ανάλυσης που μπορούν να επιτύχουν τα ψηφιακά πολύμετρα με διαφορετικά ψηφία είναι διαφορετικοί, για παράδειγμα: 100μV για πολύμετρα 3 1/2 ψηφίων.
Ο δείκτης ανάλυσης του ψηφιακού πολύμετρου μπορεί επίσης να εμφανιστεί με ανάλυση. Ανάλυση είναι το ποσοστό του μικρότερου αριθμού (εκτός του μηδενός) που μπορεί να εμφανίσει ο μετρητής στον μεγαλύτερο αριθμό. Για παράδειγμα, ο ελάχιστος αριθμός που μπορεί να εμφανιστεί από ένα γενικό ψηφιακό πολύμετρο {{0}}/2-ψηφίου είναι 1 και ο μέγιστος αριθμός μπορεί να είναι 1999, επομένως η ανάλυση είναι ίση με 1/ 1999≈0,05 τοις εκατό.
Πρέπει να σημειωθεί ότι η ανάλυση και η ακρίβεια ανήκουν σε δύο διαφορετικές έννοιες. Το πρώτο χαρακτηρίζει την "ευαισθησία" του οργάνου, δηλαδή την ικανότητα "αναγνώρισης" μικροσκοπικών τάσεων. Το τελευταίο αντανακλά την «ακρίβεια» της μέτρησης, δηλαδή τον βαθμό συνέπειας μεταξύ του αποτελέσματος της μέτρησης και της πραγματικής τιμής. Δεν υπάρχει απαραίτητη σύνδεση μεταξύ των δύο, επομένως δεν μπορούν να συγχέονται και η ανάλυση (ή η ανάλυση) δεν πρέπει να εκλαμβάνεται ως ομοιότητα. Η ακρίβεια εξαρτάται από το συνολικό σφάλμα και το σφάλμα κβαντισμού του εσωτερικού μετατροπέα A/D και του λειτουργικού μετατροπέα του οργάνου. Από την άποψη της μέτρησης, η ανάλυση είναι ένας "εικονικός" δείκτης (που δεν έχει καμία σχέση με το σφάλμα μέτρησης) και η ακρίβεια είναι ένας "πραγματικός" δείκτης (καθορίζει το μέγεθος του σφάλματος μέτρησης). Επομένως, δεν είναι δυνατό να αυξήσετε αυθαίρετα τον αριθμό των ψηφίων της οθόνης για να βελτιώσετε την ανάλυση του οργάνου.
3. Εύρος μέτρησης
Σε ένα ψηφιακό πολύμετρο πολλαπλών λειτουργιών, διαφορετικές λειτουργίες έχουν τις αντίστοιχες μέγιστες και ελάχιστες τιμές που μπορούν να μετρηθούν. Για παράδειγμα: 4 1/2-ψηφίο πολύμετρο, το εύρος δοκιμής του εύρους τάσης DC είναι 0,01mV ~ 1000V.
4. Ρυθμός μέτρησης
Ο αριθμός των φορών που ένα ψηφιακό πολύμετρο μετρά τη μετρούμενη ηλεκτρική ενέργεια ανά δευτερόλεπτο ονομάζεται ρυθμός μέτρησης και η μονάδα του είναι "χρόνοι/δευτερόλεπτα". Εξαρτάται κυρίως από το ποσοστό μετατροπής του μετατροπέα A/D. Ορισμένα φορητά ψηφιακά πολύμετρα χρησιμοποιούν την περίοδο μέτρησης για να υποδείξουν την ταχύτητα μέτρησης. Ο χρόνος που απαιτείται για την ολοκλήρωση μιας διαδικασίας μέτρησης ονομάζεται κύκλος μέτρησης.
Υπάρχει αντίφαση μεταξύ του ρυθμού μέτρησης και του δείκτη ακρίβειας. Συνήθως, όσο μεγαλύτερη είναι η ακρίβεια, τόσο χαμηλότερος είναι ο ρυθμός μέτρησης και είναι δύσκολο να εξισορροπηθούν τα δύο. Για να λύσετε αυτήν την αντίφαση, μπορείτε να ορίσετε διαφορετικά ψηφία οθόνης ή να ρυθμίσετε τον διακόπτη μετατροπής ταχύτητας μέτρησης στο ίδιο πολύμετρο: προσθέστε ένα αρχείο γρήγορης μέτρησης, το οποίο χρησιμοποιείται για τον μετατροπέα A/D με ταχύτερο ρυθμό μέτρησης. Βελτιώνοντας τον ρυθμό μέτρησης, αυτή η μέθοδος είναι σχετικά κοινή επί του παρόντος και μπορεί να καλύψει τις ανάγκες διαφορετικών χρηστών για το ρυθμό μέτρησης.
5. Αντίσταση εισόδου
Κατά τη μέτρηση της τάσης, το όργανο πρέπει να έχει υψηλή σύνθετη αντίσταση εισόδου, έτσι ώστε το ρεύμα που αντλείται από το υπό δοκιμή κύκλωμα να είναι πολύ μικρό κατά τη διαδικασία μέτρησης, το οποίο δεν θα επηρεάσει την κατάσταση λειτουργίας του υπό δοκιμή κυκλώματος ή την πηγή σήματος και μείωση των σφαλμάτων μέτρησης. Για παράδειγμα: Η αντίσταση εισόδου του εύρους τάσης συνεχούς ρεύματος ενός ψηφιακού πολυμέτρου χειρός 3 1/2-ψηφίου είναι γενικά 10μΩ. Το αρχείο τάσης AC επηρεάζεται από την χωρητικότητα εισόδου και η σύνθετη αντίσταση εισόδου του είναι γενικά χαμηλότερη από αυτή του αρχείου τάσης DC.
Κατά τη μέτρηση του ρεύματος, το όργανο πρέπει να έχει πολύ χαμηλή σύνθετη αντίσταση εισόδου, έτσι ώστε η επίδραση του οργάνου στο υπό δοκιμή κύκλωμα να μπορεί να μειωθεί όσο το δυνατόν περισσότερο αφού συνδεθεί στο υπό δοκιμή κύκλωμα. Κάψτε τον μετρητή
