Ποια είναι η διαφορά μεταξύ ενός μεγομόμετρου και ενός πολύμετρου;
1. Διαφορετικές δομές σύνθεσης:
Ένα μεγοχόμετρο αποτελείται από ολοκληρωμένα κυκλώματα μέσης έως μεγάλης κλίμακας. Αυτός ο μετρητής έχει υψηλή ισχύ εξόδου, υψηλή τιμή ρεύματος βραχυκυκλώματος και πολλαπλά επίπεδα τάσης εξόδου (κάθε μοντέλο έχει τέσσερα επίπεδα τάσης).
Το πολύμετρο αποτελείται από τρία κύρια μέρη: την κεφαλή του μετρητή, το κύκλωμα μέτρησης και τον διακόπτη μετατροπής.
2. Η αρχή λειτουργίας είναι διαφορετική:
Ένα μεγωμόμετρο χρησιμοποιεί μια τάση για να διεγείρει τη συσκευή ή το δίκτυο υπό δοκιμή και στη συνέχεια μετρά το ρεύμα που παράγεται από τη διέγερση, χρησιμοποιώντας το νόμο του Ohm για τη μέτρηση της αντίστασης.
Η βασική αρχή ενός πολύμετρου είναι η χρήση ενός ευαίσθητου μαγνητοηλεκτρικού μετρητή συνεχούς ρεύματος (μικροαμπερόμετρο) ως κεφαλή μετρητή. Όταν ένα μικρό ρεύμα διέρχεται από την κεφαλή του μετρητή, θα υπάρχει ένδειξη ρεύματος.
3. Διαφορετικό πεδίο χρήσης:
Το megohmmeter είναι ένα ευρέως χρησιμοποιούμενο και απαραίτητο όργανο για βιομηχανικές επιχειρήσεις στον τομέα της ενέργειας, των ταχυδρομείων και των τηλεπικοινωνιών, των επικοινωνιών, της ηλεκτρομηχανολογικής εγκατάστασης και συντήρησης, καθώς και στη χρήση ηλεκτρικής ενέργειας ως βιομηχανική ενέργεια ή ενέργεια. Είναι κατάλληλο για τη μέτρηση των τιμών αντίστασης διαφόρων υλικών μόνωσης και της αντίστασης μόνωσης μετασχηματιστών, κινητήρων, καλωδίων και ηλεκτρικού εξοπλισμού.
Ένα πολύμετρο δεν μπορεί να χρησιμοποιηθεί μόνο για τη μέτρηση της αντίστασης του αντικειμένου που μετράται, αλλά και για τη μέτρηση της τάσης AC και DC. Μερικά πολύμετρα μπορούν ακόμη και να μετρήσουν τις κύριες παραμέτρους των τρανζίστορ και την χωρητικότητα των πυκνωτών.
Η αρχή και τα πρότυπα του εύρους ενεργοποίησης/απενεργοποίησης πολυμέτρων

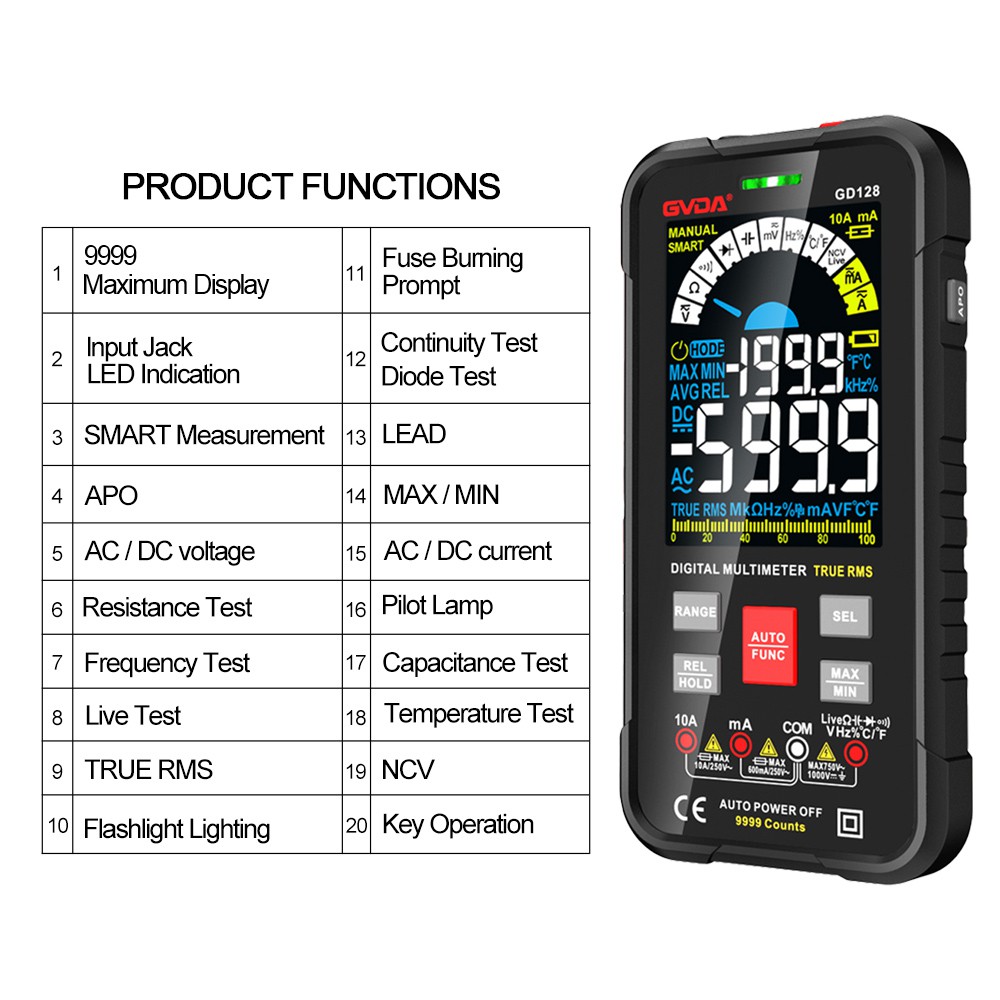

Το εύρος ενεργοποίησης/απενεργοποίησης είναι ένας τρόπος μέτρησης που έχουν σχεδόν όλα τα πολύμετρα και χρησιμοποιείται για τη μέτρηση της συνέχειας (βραχυκύκλωμα) ενός κυκλώματος. Γενικά, θα συνδυαστεί με βομβητή και φως LED. Θα ηχήσει ο βομβητής ή θα ανάψει η λυχνία LED, υποδεικνύοντας ότι το κύκλωμα είναι αγώγιμο. Όπως φαίνεται στο σχήμα, το σύμβολο στο κόκκινο πλαίσιο αντιπροσωπεύει το εύρος ενεργοποίησης/απενεργοποίησης του πολύμετρου.
Αρχή ενεργοποίησης/απενεργοποίησης ταχύτητας
Όταν το πολύμετρο έχει ρυθμιστεί στη θέση on/off, το εσωτερικό κύκλωμα που είναι συνδεδεμένο είναι: το μαύρο καλώδιο συνδέεται στον αρνητικό πόλο της εσωτερικής μπαταρίας, ο θετικός πόλος της μπαταρίας συνδέεται με αντίσταση με μικρή τιμή αντίστασης , και το άλλο άκρο της αντίστασης συνδέεται με ένα κόκκινο καλώδιο. Το εσωτερικό κύκλωμα μπιπ λαμβάνει ένα σήμα ενεργοποίησης από την αντίσταση. Εάν οι δύο ανιχνευτές είναι βραχυκυκλωμένοι ή η αντίσταση μεταξύ τους είναι μικρή, τότε η τάση στην αντίσταση ενεργοποίησης στο μετρητή είναι υψηλότερη, ενεργοποιώντας ένα ηχητικό σήμα. Εάν η αντίσταση μεταξύ δύο ανιχνευτών είναι μεγάλη, τότε η μερική τάση της εσωτερικής αντίστασης ενεργοποίησης σε σειρά είναι μικρή και δεν μπορεί να ενεργοποιήσει το ηχητικό σήμα.
Στάνταρ εργαλείων on/off
Ο γενικός ορισμός είναι ότι 80 Ohm ή λιγότερο είναι αγωγιμότητα, διαφορετικά είναι μη αγωγιμότητα. Δηλαδή, συνδέστε τους κόκκινους και μαύρους αισθητήρες του πολύμετρου και στις δύο πλευρές ενός κυκλώματος. Εάν η τιμή αντίστασης αυτού του κυκλώματος είναι μικρότερη από 80 ohms, το πολύμετρο θα κάνει έναν ήχο και θα πιστέψει ότι αυτό το κύκλωμα είναι αγώγιμο.
