Η ρύθμιση αντίστασης του πολύμετρου δεν εμφανίζει την τιμή κατά τη μέτρηση της αντίστασης προς τα εμπρός και προς τα πίσω της διόδου.
Γιατί δεν μπορούν να μετρηθούν οι δίοδοι χρησιμοποιώντας μια κλίμακα αντίστασης;
Τα χαρακτηριστικά μονοκατευθυντικής αγωγιμότητας της διόδου είναι υπό όρους, δηλαδή, η διασταύρωση PN της διόδου πρέπει να είναι πολωμένη προς τα εμπρός προτού να αγώγει. Εάν χρησιμοποιείτε απλώς τη ρύθμιση αντίστασης για τη μέτρηση της αντίστασης, η ίδια η δίοδος δεν θα αγωγιμότητα, επομένως η αντίσταση δεν μπορεί να μετρηθεί. Οι ρυθμίσεις διόδου του πολύμετρου είναι όλες φορτισμένες, συνήθως περίπου 1.5-2.8V. Κατά τη μέτρηση της διόδου, η τάση προστίθεται στην πραγματικότητα και στα δύο άκρα της διόδου για να ωθήσει προς τα εμπρός τη διασταύρωση PN. Μόνο τότε βλέπω περίπου 0.7V στο πολύμετρο. Η πτώση τάσης αποδεικνύει ότι η δίοδος είναι καλή. Η αντίσταση περίπου 10K που μετράται από το μετρητή δείκτη δεν είναι ακριβής και οι τιμές που λαμβάνονται με τη μέτρηση διαφορετικών διόδων είναι επίσης διαφορετικές.

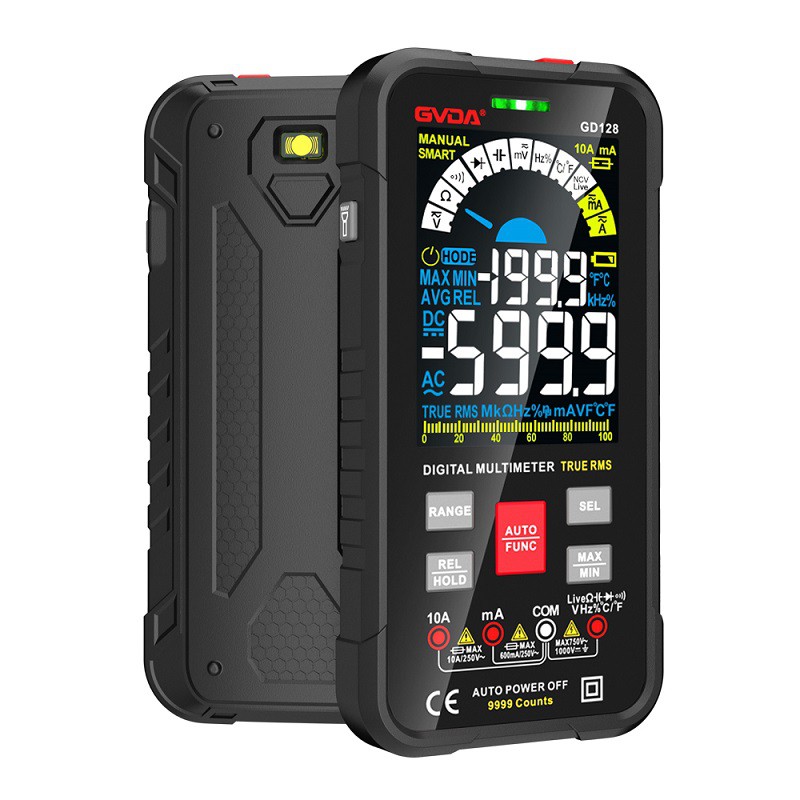

Πώς να μετρήσετε διόδους με ένα πολύμετρο
Πρέπει να χρησιμοποιήσετε την κλίμακα διόδου ενός πολύμετρου για να μετρήσετε τη δίοδο. Γυρίστε το πολύμετρο στη ρύθμιση της διόδου, τοποθετήστε το κόκκινο καλώδιο δοκιμής στον θετικό ακροδέκτη και τοποθετήστε το μαύρο καλώδιο δοκιμής στον αρνητικό ακροδέκτη.
Χρησιμοποιήστε το κόκκινο καλώδιο δοκιμής και το μαύρο καλώδιο δοκιμής για να αγγίξετε τα δύο ηλεκτρόδια της υπό δοκιμή διόδου. Εάν η δίοδος παρουσιάζει πτώση τάσης περίπου 0,7V, σημαίνει ότι το ένα άκρο του κόκκινου ακροδέκτη δοκιμής είναι η άνοδος της διόδου και το άλλο άκρο είναι η κάθοδος της διόδου.
Αντικαταστήστε την κατεύθυνση της υπό δοκιμή διόδου. Εάν δεν μετρηθεί τιμή τάσης, σημαίνει ότι το κόκκινο καλώδιο δοκιμής είναι σε επαφή με την κάθοδο της διόδου και το μαύρο καλώδιο δοκιμής είναι σε επαφή με την άνοδο της διόδου.
Μετά τις δύο παραπάνω μετρήσεις, μπορούν να επιβεβαιωθούν οι θετικοί και αρνητικοί πόλοι της διόδου και να επιβεβαιωθεί η ποιότητα της διόδου.
Όταν το ψηφιακό πολύμετρο βρίσκεται σε λειτουργία αντίστασης, η τάση μεταξύ των δύο καλωδίων δοκιμής είναι χαμηλή, χαμηλότερη από την τάση προς τα εμπρός αγωγιμότητας περίπου 0.6-0.7V συνηθισμένων διόδων πυριτίου και οι δίοδοι είναι σε κατάσταση αποκοπής. Η τιμή αντίστασης στην κατάσταση αποκοπής είναι πολύ μεγάλη, επομένως όταν μετράτε τη δίοδο με ψηφιακό πολύμετρο, είτε είναι προς τα εμπρός είτε προς τα πίσω, η τιμή της οθόνης θα ξεχειλίσει. Το ψηφιακό πολύμετρο έχει εύρος μέτρησης διόδου, το οποίο πρέπει να χρησιμοποιείται για τη μέτρηση της προς τα εμπρός και αντίστροφης συνέχειας της διόδου.
Επιπλέον, η δίοδος είναι ένα μη γραμμικό στοιχείο και η τιμή αντίστασης δεν είναι σταθερή. Όταν η αντίσταση προς τα εμπρός αγωγιμότητας της διόδου μετράται με το εύρος αντίστασης ενός πολύμετρου δείκτη, μπορεί να φανεί ότι η τιμή αντίστασης διαφορετικών ρυθμίσεων είναι πολύ διαφορετική. Επομένως, είναι μικρής σημασίας η χρήση ενός πολύμετρου για τη μέτρηση της τιμής αντίστασης της διόδου. Εφόσον μπορεί να μετρήσει την προς τα εμπρός αγωγιμότητα και την αντίστροφη αποκοπή ή να αναγνωρίσει τους θετικούς και αρνητικούς πόλους και να προσδιορίσει εάν υπάρχει βλάβη ή εξάντληση, δεν χρειάζεται να διαβάσετε τη συγκεκριμένη τιμή αντίστασης. αντίσταση.
Το ψηφιακό πολύμετρο διαθέτει ειδική ρύθμιση μέτρησης διόδου για δοκιμή διόδων. Εάν πρέπει να χρησιμοποιήσετε την κλίμακα αντίστασης για τη μέτρηση, η δίοδος έχει τιμή αντίστασης μεγαλύτερη από δεκάδες K στην αντίστροφη κατεύθυνση, επομένως ο μετρητής θα υπερχειλίσει 1. Υπάρχουν αρκετές εκατοντάδες ohms έως αρκετά K στην προς τα εμπρός κατεύθυνση. Επειδή η τάση που εφαρμόζεται και στα δύο άκρα της διόδου ημιαγωγών είναι διαφορετική, η τιμή αντίστασης είναι διαφορετική. Επομένως, κατά τη μέτρηση διόδων, χρησιμοποιείται γενικά μια ειδική ρύθμιση. Η αντίστροφη τιμή είναι γενικά 1 (υπερχείλιση) και η μπροστινή τιμή είναι μεταξύ 300 και 750 (αυτή είναι στην πραγματικότητα η πτώση τάσης). Τα περισσότερα από αυτά είναι περίπου 600 σωλήνες (πυρίτιο) και κάτω από 500 (γερμάνιο). .
